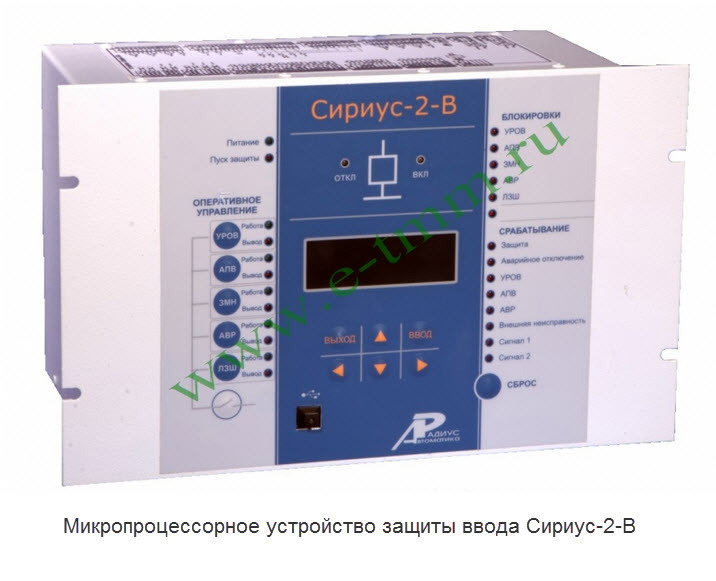

Микропроцессорное устройство защиты ввода Сириус-2-В, купить в России, цена Микропроцессорное устройство защиты Сириус-2-В предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3-35 кВ.
Устройство устанавливается в релейных отсеках КРУ, КРУН, КРН, ЯКНО и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3-35 кВ. Устройство Сириус-2-В предназначено для защиты вводов систем шин подстанций, распределительных пунктов и т.д.
Сириус-2-В является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве Сириус-2-В модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надёжность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что даёт возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве Сириус-2-В алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Сириус-2-В может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Сириус-2-В обеспечивает следующие эксплуатационные возможности: выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); ввод и хранение установок защит и автоматики; контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; определение вида повреждения (при срабатывании МТЗ); передачу параметров аварии, ввод и изменение установок по линии связи; непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ. Функции защиты Сириус-2-В: трёхступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трёх фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными); автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; возможность работы МТЗ-1 в качестве ускоряющей отсечки; защита от обрыва фазы питающего фидера (ЗОФ); сигнализация однофазных замыканий на землю по напряжению нулевой последовательности; защита минимального напряжения (ЗМН); логическая защита шин (ЛЗШ). Функции автоматики Сириус-2-В: операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю; формирование сигнала УРОВ при отказах своего выключателя; отключение выключателя по входу УРОВ от нижестоящих выключателей; однократное АПВ; формирование сигнала АВР на включение секционного выключателя или резервного ввода; автоматическое восстановление схемы нормального режима после АВР. Дополнительные сервисные функции Сириус-2-В: определение места повреждения при срабатывании МТЗ; фиксация токов и напряжений в момент аварии; измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь; возможность встраивания устройства в систему единого точного времени станции или подстанции; измерение текущих фазных токов, напряжений, мощности; дополнительные реле и светодиоды с функцией, заданной пользователем; цифровой осциллограф; регистратор событий. Сириус-2-В производит измерение электрических параметров входных аналоговых сигналов фазных токов и напряжений IА, IВ, IС, UА СЕКЦИИ, UВ СЕКЦИИ, UС СЕКЦИИ и двух линейных напряжений от ТН, установленного выше вводного выключателя UАВ ВВОДА, UВС ВВОДА.
Элементная база входных и выходных цепей Сириус-2-В обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей - электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.
Сириус-2-В имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.
Сириус-2-В может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.
Технические характеристики Сириус-2-В:
