РЗА по току и напряжению LX 120.2/3/4/5/2k/3k/4k/5k, купить в России, цена Микропроцессорные устройства серии LX 120 предназначены для применения в схемах релейной защиты и автоматики присоединений 6-35 кВ электрических подстанций районных (региональных) распределительных электросетей, на подстанциях промышленных и сельско- хозяйственных предприятий, железнодорожного и городского электротранспорта. Устройства обеспечивают защиту от коротких замыканий и перегрузок, а также выполняют функции управления и телемеханики присоединений, работающих с изолированной или компенсированной нейтралью. Устройства могут быть использованы для выполнения функций релейной защиты, автоматики и сигнализации кабельных и воздушных линий, трансформаторов, электродвигателей, сборных шин и др.
Краткое описание конструктивных особенностей устройств серии LX120:
Характерной чертой этой серии устройств есть наличие цифрового осциллографа, который фиксирует 14 осциллограмм длительностью 3,4 с, и регистратор событий на 200 записей.
Для считывания осциллограмм, просмотра событий, изменения уставок служит ПО, поставляемое с устройством.
Для оповещения оператора о режимах работы и состоянии устройства на лицевой панели имеются светодиоды, также вся информация отображается на ЖКД. С помощью кнопок осуществляется перемещение по меню для ввода уставок, изменение режимов работы и просмотр текущего состояния устройства.
Электропитание устройств осуществляется от источника постоянного и переменного оперативного тока и имеет комбинированный блок питания от токовых цепей и цепей постоянного или переменного напряжения.
Максимальная токовая защита может работать только от тока короткого замыкания, значение которого не менее 3А.

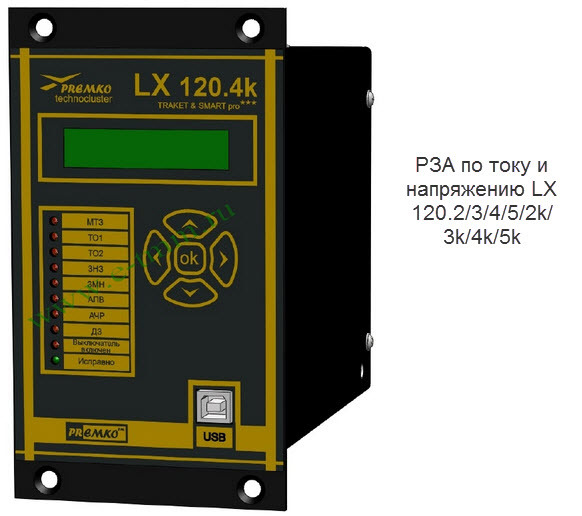

Микропроцессорные устройства серии LX120 выполнены в прямоугольном металлическом корпусе. Монтаж производится в просечку. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей напряжения, входных/выходных дискретных сигналов и порт связи RS-485 (протокол связи MODBUS RTU). На лицевой панели расположены ЖКД, кнопки управления и светодиодные индикаторы режимов работы устройства.
Устройства LX120.xk отличаются от LX120.x наличием на лицевой панели порта USB и уменьшенными габаритными размерами.
