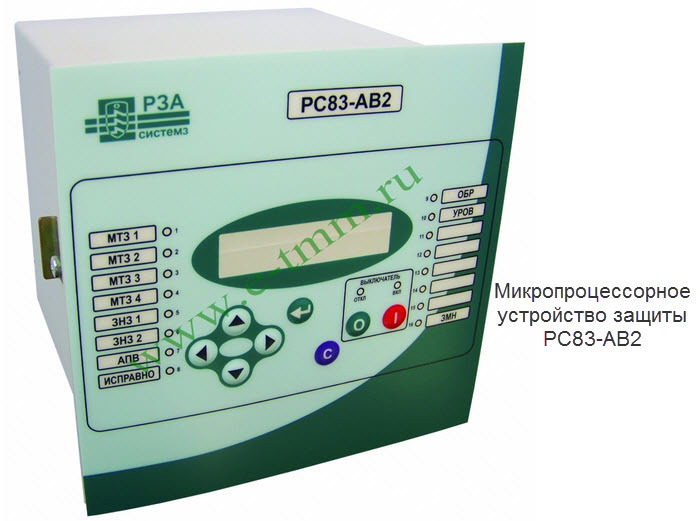

Микропроцессорное устройство защиты РС83-АВ2 (в дальнейшем - устройство), предна-значено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-35 (110) кВ, а также может быть использовано на присоединениях других классов напряжений.
Устройство может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ.
Устройство оснащено следующими функциями:4-х ступенчатая трехфазная направленная максимально-токовая защита (МТЗ) с незави-симой или зависимой выдержкой времени и возможностью блокировки от броска намаг-ничивающего тока (БНТ) по второй гармонике контролируемого тока; 2-х ступенчатая направленная защита от замыканий на землю (ЗНЗ) по расчетному или измеренному току нулевой последовательности; под заказ возможна поставка специспол-нения устройства с ипользованием входа ЗНЗ в качестве дополнительной 1-фазной токо-вой защиты с теми же параметрами, что и МТЗ; 2-х ступенчатая защита от несимметричной нагрузки или обрыва фаз по току обратной последовательности (ОБР); ЗМН - 2-х ступенчатая защита минимального напряжения, с блокировкой при АВР (блокировка ЗМН при КЗ на шинах и при ручном отключении для ее использования в качестве пускового органа АВР), с блокировкой от ЗОЦН; Двукратное автоматическое повторное включение (АПВ); АЧР/ЧАПВ - автоматическая частотная разгрузка/частотное АПВ (по дискретному вхо-ду от внешнего реле частоты); Ускорение МТЗ при включении выключателя; Местное, с передней панели устройства, или дистанционное управление выключателем (включение, отключение), в том числе по интерфейсу связи RS-485, с контролем неис-правности цепей включения- отключения (НЦЭВО); Внешняя блокировка защиты ввода и СВ от устройств РЗА отходящих линий (логиче-ская защита шин - ЛЗШ); Резервирование отказа выключателя ( УРОВ); Измерение токов фаз, фазных (линейных) напряжений, тока и напряжения нулевой по-следовательности; ЗОЦН - защита от обрыва цепей напряжения, в том числе и с внешним пуском по дис-кретному входу (для организации полного контроля цепей напряжения, в частности с ис-пользованием информации от второго ТН или ТСН); Наличие двух групп уставок, переключаемых из меню, по дискретному входу, по сети или по направлению мощности; ОМП - определение расстояния до места повреждения; Регистрация параметров срабатывания защит в журнале аварий (ЖА) на 100 событий; Регистрация изменеий уставок и настроек в журнале событий (ЖС) на 200 событий; Цифровое осцилограффирование параметров аварийных событий; Технические характеристики устройства
Параметры надежности.
Полный средний срок службы - не менее 20 лет.
Средняя наработка на отказ - не менее 100 000 ч.
Условия эксплуатации
Рабочая температура:универсальное исполнение - от -40 до +80 ? С; исполнение для закрытых помещений - от -25 до +80 ? С. Относительная влажность - не более 98% при 25 ? С.
Вибрационные нагрузки - с максимальным ускорением до 0,5g в диапазоне частот 0,5-100Гц
Многократные ударные нагрузки продолжительностью от 2 до 20 мс с максимальным ускорением 3g.
Степень защиты оболочки:по лицевой панели - IP54. по корпусу, кроме внешних соединителей и зажимов - IP40. по зажимам токовых цепей - IP00. по соединителям остальных цепей - IP20. Оперативное питание
Питание устройства может осуществлятся по цепям напряжения от источника постоянного тока напряжением 60-450 В или переменного тока с действующим значением напряжения 48-400 В, что обеспечивает работу в системах с номинальным напряжением 110 и 220 В, а также повышает надежность работы устройства за счет расширения диапазона допустимых отклонений питающего напряжения.
Время готовности устройства к работе после подачи напряжения оперативного питания - не более 0,2 с. Устройство сохраняет работоспособность при кратковременных перерывах питания длительностью до 0,5 с.
При питании по цепям напряжения потребляемая устройством мощность без срабатывания выходных реле не превышает 3 Вт, на каждое сработавшее выходное реле дополнительно потребляется 0,3 Вт.
В модификациях устройства, содержащих блок AD (цифра 2 или 6 в третьей позиции кода заказа, см. приложение Е), обеспечивается комбинированное питание по току и напряжению.
При отсутствии питания по цепям напряжения работоспособность устройства обеспечивается при протекании тока величиной не менее 80% от номинального. При отсутствии тока указанной величины в доаварийном режиме время срабатывания защит может возрастать не более, чем на 0,15 с.
Термическая устойчивость токовых цепей питания устройства составляет 200 А в течении 1с или 10 А длительно.Мощность, потребляемая по цепям токового питания устройства при прохожденнии по ним тока номинальной величины не превышает 5 Вт на фазу.
Измерительные цепи тока и напряженя
Параметры измерительных цепей тока и напряжения приведены ниже во вторичных единицах. Задание уставок по току и напряжению выполняется во вторичных единицах. Отображение измеряемых значений токов и напряжений на индикаторе устройства в исходном состоянии и в программах «RZA_config» и «RZA_Oscillog» осуществляется в первичных единицах с учетом введенных значений коэффициентов трансформации трансформаторов тока и напряжения. В разделе меню «КОНТРОЛЬ» для наладочных целей те же значения измеренных токов и напряжений отображаются во вторичных единицах.
