Варочный котел с нижним приводом с паровым нагревом

Варочный котел с нижним приводом с паровым нагревом

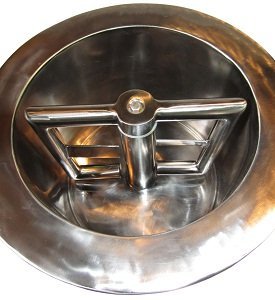

Область применения. Основные продукты. Котел с нижним приводом применяется в пищевой, химической, фармацевтической, косметической, и многих других отраслях промышленности. Используется для приготовления овощных и фруктовых масс требуемой концентрации, а также для приготовления сиропов, инверта, начинок, зефирной массы, мармелада, джема. Назначение. Котел с паровой рубашкой предназначен для приготовления продукта необходимой консистенции, заложенной в технологии процесса. Требуемая концентрация продукта достигается за счет выпаривания из него лишней жидкости. Принцип действия. Принцип действия смесителя заключается в нагреве загруженного продукта до заданной температуры. Процесс протекает с использованием перемешивающего устройства. При этом время приготовления продукта определяется технологией процесса. Процесс перемешивания позволяет нагревать продукт более быстро и равномерно по всему объему, а также значительно сокращает время варки. Базовая конструкция. Котел с паровой рубашкой представляет собой многослойную цилиндрическую емкость, с плоским наклонным дном. Загрузка котла осуществляется через откидную крышку, открывающуюся на 1/3 от диаметра емкости. разгрузка котла осуществляется через патрубок расположенный сбоку емкости. Емкость котла устанавливается на регулируемые по высоте опоры или раму. Возможны два варианта изготовления смесителя с паровым нагревом. Первый вариант это использование штрипсов, второй вариант - использование змеевика. Конструкция смесителя выполнена из пищевой нержавеющей стали. Варочный котел оснащен перемешивающим устройством (как правило, рамного типа) с мотор-редуктором, перемешивающее устройство имеет скребки, препятствующие пригоранию продукта к внутренней стенке и дну варочного котла. Также котел оснащен датчиком блокировки работы перемешивающего устройства при открытии крышки, датчиками температуры продукта и рубашки, клапаном впуска пара, конденсатоотводчиком, моющими головками (одной или несколькими, в зависимости от объема котла) и мерной трубкой. Смеситель поставляется в комплекте со шкафом управления, включающим в себя систему управления нагревом, организованной на базе измерителя-регулятора температуры, системой управления перемешивающего устройства, системой блокировки работы перемешивающего устройства при открытии крышки сироповарочного котла. Дополнительное оборудование. Варочный котел по желанию заказчика может быть снабжен дополнительным оборудованием, значительно ускоряющим цикл работы установки, а также облегчающим труд оператора: полностью автоматической системой управления циклом работы варочного котла выполненной на базе ПЛК (программируемом логическом контроллере); подъемник крышки (где это целесообразно). При этом используется автоматическая блокирующая система, предотвращающая выход подъемника за крайний верхний и нижний пределы перемещения; системами звукового и светового оповещения; таймер. Определяет время процесса приготовления сырья; датчики уровня. Позволяют автоматизировать процесс управления насосом (автоматическая загрузка/выгрузка продукта); насос для загрузки и выгрузки продукта; преобразователи частоты вращения электродвигателей (насоса, перемешивающего устройства и т.д.). Применяются для плавного (от 0 до max) регулирования частоты вращения электродвигателей, а также их защиты, при выходе электропараметров за пределы допустимых значений; моющие головки; перемешивающие устройства, фрезы различного типа. Перемешивающее устройство позволяет нагревать продукт более равномерно, ускоряет процесс нагрева продукта, а как следствие и время выпаривания жидкости. Фрезы используются для измельчения компонентов исходного сырья (например, кусочков фруктов); смотровые окна (при желании с подсветкой) и т.д.; а также другими устройствами и системами необходимыми заказчику.
