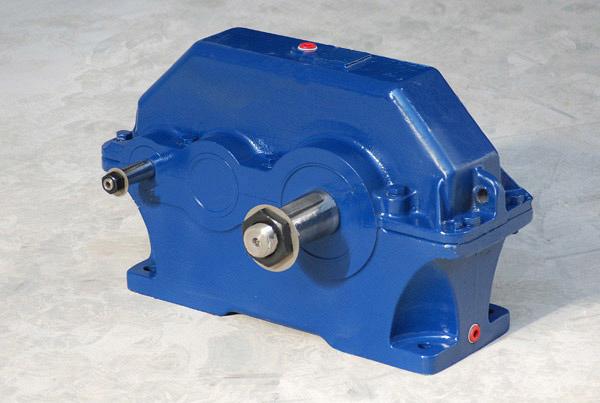

РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ Ц2У-355Н Технические характеристики Номинальное передаточное отношение редуктора, i 8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 Номинальный крутящий момент на тихоходном валу, Т, Нхм 14000 Номинальная частота вращения быстроходного вала, с -1 (об/мин) 25(1500) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 5600 3150 тихоходного цилиндрический конец 40000 конец вала в виде части зубчатой полумуфты 50000 Масса, кг 700 Габаритные и присоединительные размеры awб awт L L1 L2 L3 L4 L5 L6 L7 225 355 1170 850 425 250 110 210 320 440 H H1 H2 H3 H4 B B1 B2 B3 B4 ?D ?D1 ?D2 740 375 35 59 132 360 280 435 16 32 28 55m6 125m Размеры конических концов валов Конический конец быстроходного вала а1 а2 а3 а4 а5 ?а6 ?а7 а8 ?а9 110 82 41 14 54,4 50,9 55 320 М36х3 Конический конец тихоходного вала b1 b2 b3 b4 b5 ?b6 ?b7 b8 ?b9 210 165 82.5 28 122,75 116,75 125 440 M90x4
