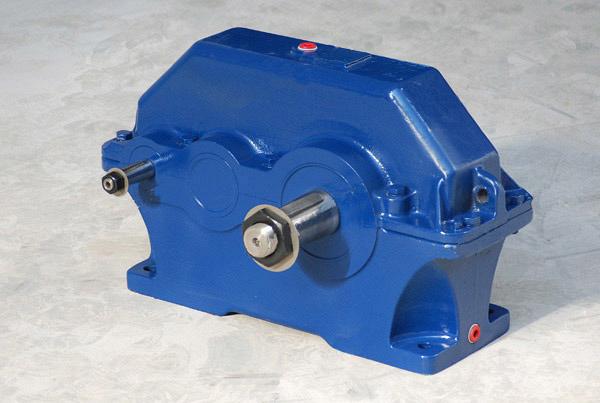

Редуктор цилиндрический двухступенчатый Ц2У-315Н
|
Поделитесь страницей в Социальных сетях
|
|
 РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ Ц2У-315Н Технические характеристики Номинальное передаточное отношение редуктора, i 8 10 12,5 16 20 25 31,5 40 50 Номинальный крутящий момент на тихоходном валу, Т, Нхм 8000 8100 7700 7800 900 7600 7500 Номинальная частота вращения быстроходного вала, с -1 (об/мин) 25(1500) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 4000 2000 тихоходного цилиндрический конец 22400 конец вала в виде части зубчатой полумуфты 26800 Масса, кг 510 Габаритные и присоединительные размеры awб awт L L1 L2 L3 L4 L5 L6 L7 200 315 1045 740 370 215 110 210 300 420 H H1 H2 H3 H4 B B1 B2 B3 B4 ?D ?D1 ?D2 685 335 35 54 116 340 260 395 14 28 28 50m6 110m Размеры конических концов валов Конический конец быстроходного вала а1 а2 а3 а4 а5 ?а6 ?а7 а8 ?а9 110 82 41 12 48,9 45,9 50 300 М36х3 Конический конец тихоходного вала b1 b2 b3 b4 b5 ?b6 ?b7 b8 ?b9 210 165 82.5 25 106,75 101,75 110 420 M80x4 Размеры конца тихоходного вала в виде зубчатой полумуфты и конца тихоходного вала для присоединения приборов и автоматики Размеры, мм Исполнение в виде части зубчатой полумуфты Исполнение для присоединения приборов и автоматики f ? f1 ? f2 ? f3 f4 f5 f6 m z e ? e1 ? e2 ? e3 ? e4 275 110F8 130 252 65 30 10 6 40 200 110h10 75h8 55 M87H
