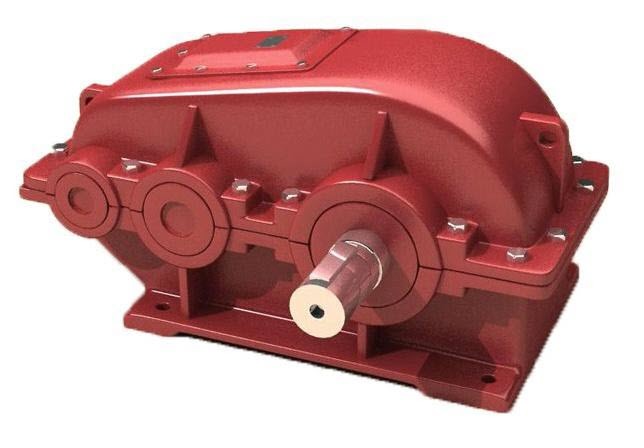

Редуктор цилиндрический двухступенчатый Ц2У-400Н
|
Поделитесь страницей в Социальных сетях
|
|
 РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ Ц2У-400Н Технические характеристики Номинальное передаточное отношение редуктора, i 8,0 10,0 12,5 16,0 20,0 25,0 31,5 Номинальный крутящий момент на тихоходном валу, Т, Нхм 16100 16300 16100 15500 15600 15900 15600 Номинальная частота вращения быстроходного вала, с -1 (об/мин) 16,(6) (1000) 25(1500) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 7100 3150 тихоходного цилиндрический конец 31500 конец вала в виде части зубчатой полумуфты 37800 Масса, кг 93 Габаритные и присоединительные размеры awб awт L L1 L2 L3 L4 L5 L6 L7 250 400 1320 950 475 280 140 250 380 500 H H1 H2 H3 H4 B B1 B2 B3 B4 ?D ?D1 ?D2 835 425 42 64 148 410 330 475 18 36 35 60m6 140m Размеры конических концов валов Конический конец быстроходного вала а1 а2 а3 а4 а5 ?а6 ?а7 а8 ?а9 140 105 52,5 16 58,75 54,75 60 380 М42х3 Конический конец тихоходного вала b1 b2 b3 b4 b5 ?b6 ?b7 b8 ?b9 250 200 100 32 137 130 140 500 M100x
