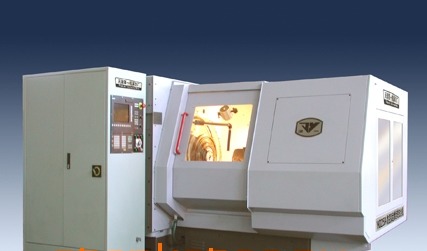

Зуборезный станок для нарезания конических зубчатых колес с круговыми зубьями методом обката YKD2250A
|
Поделитесь страницей в Социальных сетях
|
|
 "Зуборезный станок для нарезания конических зубчатых колес с круговыми зубьями методом обката YKD2250A Макс. корпусное расстояние (угол наклона 30о 12''):20 мм Макс. глубина обработки: 25 мм Макс. корпусное расстояние (угол наклона 30о 12'') мм 20 Макс. передаточное число - 10:1 Макс. диаметр (угол наклона винтовой линии 30о) - При передаточном числе 10:1 мм 500 При передаточном числе 2:1 мм 450 При передаточном числе 1:1 мм 350 Макс. нарезаемый модуль зуба мм 12 Макс. глубина обработки мм 25 Макс. ширина зубчатого венца мм 70 Больший диаметр корпусного отверстия бабки изделия мм 100 Корпус шпинделя бабки изделия 1:20 Диаметр сквозного отверстия в шпинделе бабки изделия мм 78 Наружный диаметр торца шпинделя бабки изделия мм 145 Диаметр зуборезной головки - 6", 7,5", 9", 12" Смещение шпинделя изделия мм +70 Диапазон расстояний от торца шпинделя бабки изделия до оси центра станка мм 100-360 Частота вращения инструментального шпинделя (бесступенчатая) об/ мин 20-140 скорость нарезания 1 зуба сек 20-80 Макс. угол наклона 30о Мощность электродвигателя главного привода кВт 4 Суммарная мощность электродвигателей станка кВт 33 Габаритные размеры (ДхШХВ) мм 2507х1875х1846 Масса нетто кг 10000"
