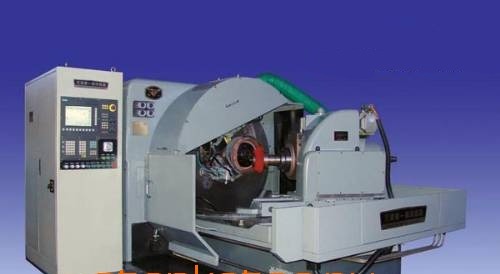

Зуборезный станок для нарезания конических зубчатых колес с круговыми зубьями методом обката YK2080G
"Число нарезаемых зубьев: 4~100 шт Расстояние от торца шпинделя до оси центра станка: 600 мм Модель YK2080G Параметры обрабатываемого изделия Максимальный нарезаемый модуль зуба 15 мм Максимальное конусное расстояние в зависимости от угла наклона винтовой линии 0о 285 мм 15о 350 мм 30о 350 мм Угол делительного конуса изделия Максимальный 90о Минимальный 5о Передаточное соотношение зубчатой передачи предельное 10:1 Максимальный диаметр зубчатого колеса в зависимости от передаточного соотношения и угла наклона винтовой линии Передаточное соотношение 10:1 Угол наклона винтовой линии 0о 575 мм 15о 700 мм 30о 800 мм 2:1 0о 520 мм 15о 635 мм 30о 750 мм 1:1 0о 395 мм 15о 500 мм 30о 600 мм Максимальная ширина зубчатого венца 100 мм Диапазон угла наклона винтовой линии 0о~60о Угол зацепления 20о Максимальная высота зуба 33 мм Число нарезаемых зубьев 4~100 шт Диаметр зуборезной головки 6" 9" 12" 18" Бабка изделия Расстояние от торца шпинделя до оси центра станка макс 600 мм мин 125 мм Единицы показания расстояния по шкале и градации нониуса (горизонтальное перемещение) шкала 1 мм нониус 0,02 мм Смещение вниз от центральной позиции в зависимости от торца шпинделя до оси центра станка 125~270 25 мм 270~330 70 мм 330~540 90 мм Смещение вверх от среднего положения 90 мм Единица показаний расстояния по шкале и граадация нониуса (вверх и вниз) шкала 1 мм нониус 0,02 мм Больший диаметр конусного отверстия 153 мм Конус шпинделя 1:20 Длина конуса шпинделя 180 мм Диаметр сквозного отверстия 125 мм Диаметр фланца 235 мм Люлька Пределы угла регулировки установки макс 360о мин 0о Единица показания угла по шкале и градация нониуса шкала 30' нониус 1' Пределы регулирования угла качания макс 180о мин 0о Пределы радиального перемещения инструментального шпинделя шкала 340 мм нониус 0 мм Максимальный угол поворота 60о Максимальное перемещение относительно центра станка вперд 25 мм назад 150 мм Общая мощность электродвигателя станка 38 кВт Габаритные размеры (ДхШхВ) 2900х2750х2200 мм Масса нетто 13000 кг"
