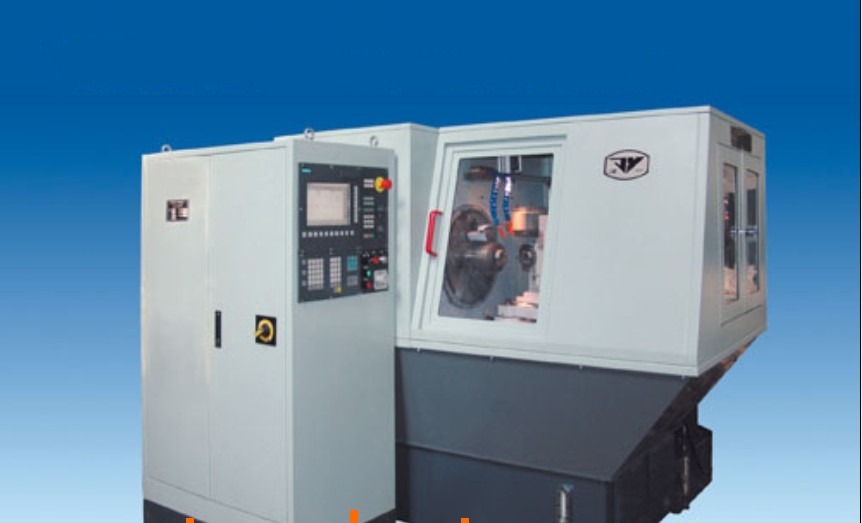

Зуборезный станок для нарезания конических зубчатых колес с круговыми зубьями методом обката YKD2212
|
Поделитесь страницей в Социальных сетях
|
|
 Наибольшее шпоночное смещение шпинделя: 30/20 мм Габаритные размеры станка: 2030х1950х1700 мм Модель YKD2212 Максимальный нарезаемый модуль зуба мм 2,5 Максимальное конусное расстояние (угол наклона винтовой линии 30о) мм 65 Максимальный диаметр зубчатого колеса (угол наклона винтовой линии 30о, передаточное число 10:1) мм 125 Угол делительного конуса Максимальный 90o Минимальный 4o Максимальное передаточное число зубчатой передачи 10:1 Максимальная ширина зубчатого венца мм 20 Максимальная глубина обработки мм 6 Диапазон количества нарезаемых зубьев шт 5-100 Больший диаметр конусного отверстия бабки изделия мм 31,269 Конус шпинделя бабки изделия Morse 4 Длина конуса шпинделя бабки изделия мм 80 Диаметр сквозного отверстия в шпинделе бабки изделия мм 20 Диаметр зубчатой головки 1 1/10'', 1 1/2'', 2'', 3 1/2'' Наибольшее шпоночное смещение шпинделя мм 30/20 Диапазон расстояний от торца шпинделя бабки изделия до оси центра станка мм 30-140 Частота вращения инструментального шпинделя rpm 172-800 Мощность электродвигателя главного привода кВт 0,75 Установочные параметры люльки Диапазон угла установки - 0о-360о Наибольший угол качания люльки - 70о Диапазон радиального перемещения мм 0-64 Максимальное перемещение от центра станка скользящего основания вперед мм 15 назад мм 90 Масса нетто станка кг 2700 Габаритные размеры станка мм 2030х1950х1700 Общая мощность электродвигателя станка кВт 10
