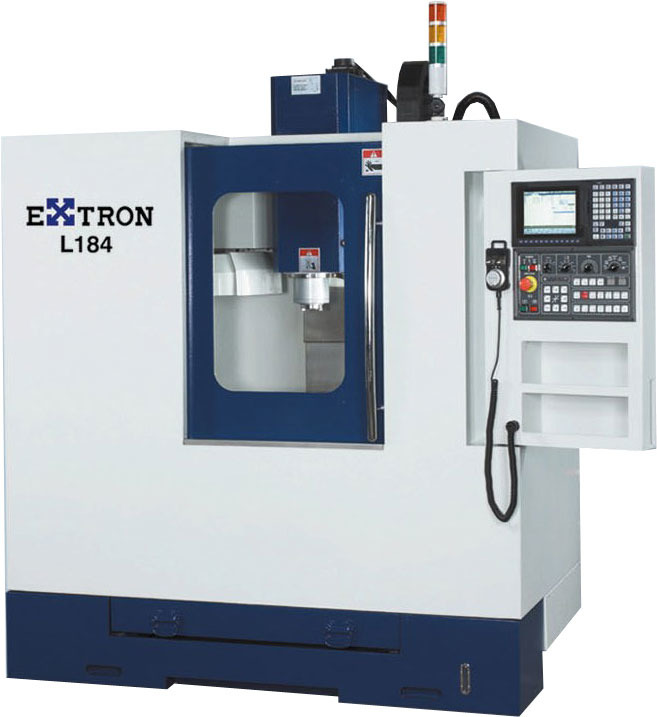

Фрезерный вертикальный обрабатывающий центр Extron мод. L184
|
Поделитесь страницей в Социальных сетях
|
|
 Технические характеристики Размеры стола (длина х ширина) 770х300 мм Т-образные пазы (ширина х количество) 16мм х 3 Максимальная нагрузка на стол (по центру) 200 кг Перемещение по оси X 450 мм Перемещение по оси Y 350 мм Перемещение по оси Z 460 мм Расстояние от торца шпинделя до поверхности стола 120~580 мм Расстояние от оси шпинделя до вертикальных направляющих станины 405 мм Расстояние от поверхности стола до пола 900 мм Максимальная скорость вращения шпинделя #40 8000 об/мин (опция 10000 об/мин) Мощность двигателя шпинделя 5,5 / 7,5 кВт Конус шпинделя ISO #40 Диаметр шариковых ходовых винтов ?32 мм Шаг ШВП по осям X,Y, Z 12 мм Скорость быстрых перемещений по осям X и Y 30 м/мин Скорость быстрых перемещений по оси Z 24 м/мин Рабочая подача 10 м/мин Тип устройства автоматической смены инструмента Зонтик Емкость инструментального магазина 12 инструментов Максимальный диаметр инструмента ?75 мм Максимальный вес инструмента 7 кг Точность позиционирования ±0.005 мм Повторяемость позиционирования ±0.003 мм Масса станка 4300 кг Габаритные размеры станка длина 2400 мм ширина 2100 мм высота 2500 мм
