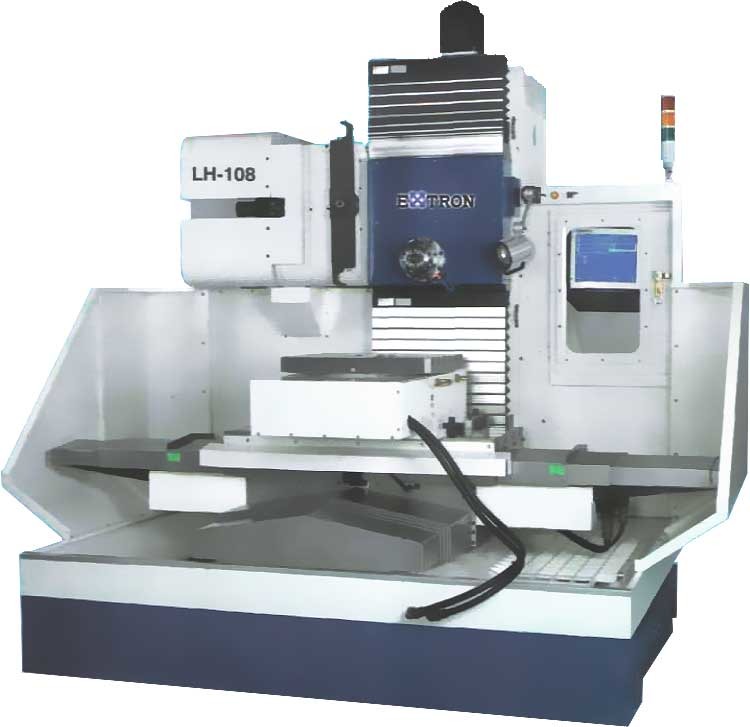

Фрезерный горизонтальный обрабатывающий центр Extron мод. LH108
|
Поделитесь страницей в Социальных сетях
|
|
Технические характеристики Перемещение по оси X 1020 мм Перемещение по оси Y 800 мм Перемещение по оси Z 685 мм Размер стола 1090 х 500 мм Т-образные пазы (ширина х количество) 18 мм х 4 Максимальная нагрузка на стол 800 кг Расстояние от торца шпинделя до центра стола 88-773 мм Расстояние от центра шпинделя до поверхности стола 158-950 мм Расстояние от торца шпинделя до вертикальных направляющих станины 250 мм Расстояние от поверхности стола до пола 882 мм Максимальная скорость вращения шпинделя 6000 об/мин ( 8000 об/мин опция) Конус шпинделя ISO40 (CAT40,BT40) Мощность двигателя шпинделя 15 кВт Диаметр ШВП 40 мм Шаг ШВП X,Y-12мм, Z-10мм Скорость ускоренных перемещений X,Y-24 м/мин, Z-20 м/мин Скорость рабочих подач 10 м/мин Тип МСИ манипуляторный Количество инструментов 24 Максимальный диаметр инструмента 80 мм Максимальный вес инструмента 7 кг Максимальная длина инструмента 300 мм Габаритные размеры 2800 х 2950 х2730 мм Вес 6400 кг
