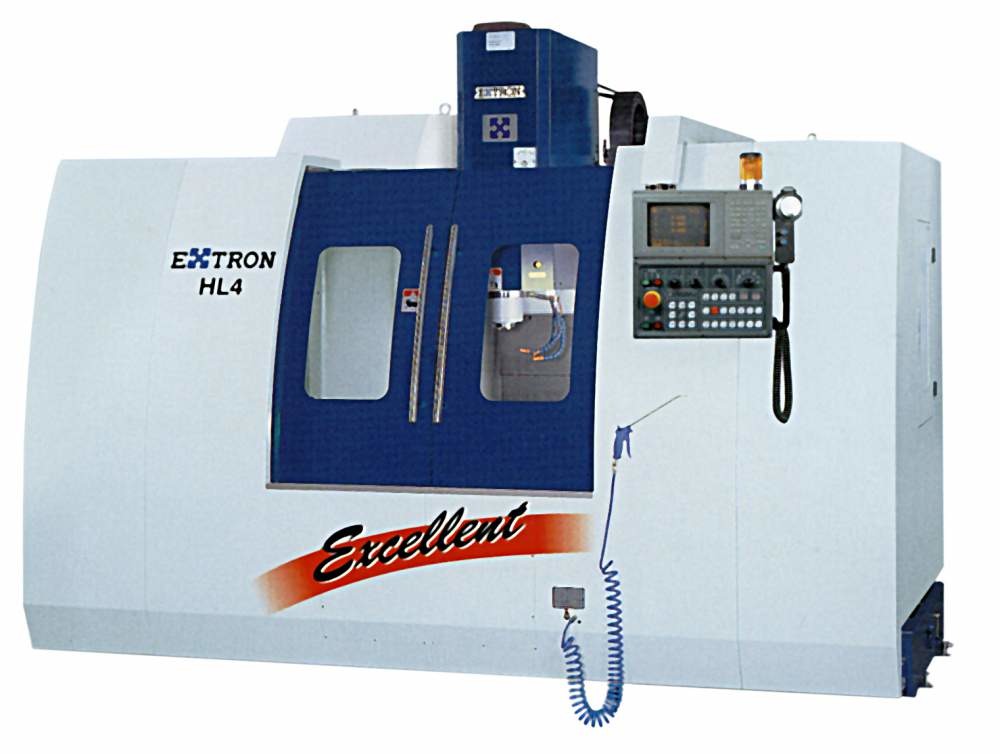

Высокоскоростной фрезерный вертикальный обрабатывающий центр Extron мод. HL4
|
Поделитесь страницей в Социальных сетях
|
|
 Технические характеристики Размеры стола (длина х ширина) 1260х510 мм Т-образные пазы (ширина х количество) 18мм х 5 Максимальная нагрузка на стол (по центру) 520 кг Перемещение по оси X 1060 мм Перемещение по оси Y 610 мм Перемещение по оси Z 700 мм Расстояние от торца шпинделя до поверхности стола 122~822 мм Расстояние от оси шпинделя до вертикальных направляющих станины 650 мм Расстояние от поверхности стола до пола 860 мм Максимальная скорость вращения шпинделя #40 15000 об/мин Мощность двигателя шпинделя 7,5/11 кВт Конус шпинделя #40 Диаметр шариковых ходовых винтов ?40 мм Шаг ШВП по осям X,Y, 12 мм Шаг ШВП по оси Z 8 мм (опция 12 мм) Скорость быстрых перемещений по осям X и Y 30 м/мин Скорость быстрых перемещений по оси Z 16 м/мин Рабочая подача 10 м/мин Тип устройства автоматической смены инструмента Зонтик Емкость инструментального магазина 20 инструментов Максимальный диаметр инструмента ?90 мм Максимальный вес инструмента 7 кг Точность позиционирования ±0.005 мм Повторяемость позиционирования ±0.003 мм Масса станка 5900 кг Габаритные размеры станка длина 3180 мм ширина 2465 мм высота 2770 мм
