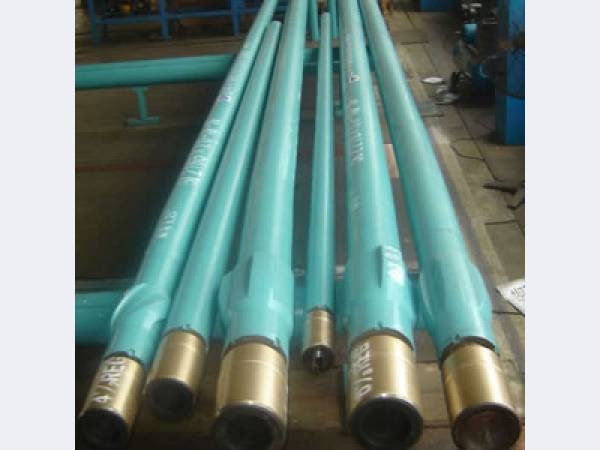

Винтовые забойные двигатели диаметром 43 - 95 мм Назначение и конструктивные особенности Двигатели Д, ДР предназначен для бурения наклонно-направленных и вертикальных нефтяных и газовых скважин с использованием промывочной жидкости плотностью до 1500 кг/mi при забойной температуре не более 100С. Двигатель предназначен для работы под землей в не воздушной среде в климатических районах УХЛ1 по ГОСТ 15150-69 Условное обозначение ВЗД __ДХХ XXX X XX 1. Тип двигателя (Д, ДР) 2. Диаметр корпуса двигателя (мм) 3. Число зубьев ротора 4. Длина секции рабочих органов (Дм) Например: ДР - 195.9.34 IDT Двигатель с регулятором угла, диаметром 195 мм, число зубьев ротора 9, длина статора 3400 мм Технические характеристики винтовых забойных двигателей диаметром 43 - 95 мм Параметры Д-43.5.08 IDT Д-43.5.15 IDT Д-54.5.15 IDT Д-54.5.18 IDT Д-63.3.18 IDT Диаметр корпуса наружный, мм 43 54 55 63 Диаметр применяемых долот, мм 58,0 59,0-76,0 59,0-76,0 76,0 Присоединительные резьбы к долоту М16х1,5 3-35 3-42 3-42 3-42 Присоединительные резьбы к бурильным трубам 3-35 3-35 3-42 3-42 3-42 Длина шпиндельной секции до места искривления, мм Углы искривления между секциями, градус Допустимая осевая нагрузка, кН 6 8 10 10 15 Заходи ость секции рабочих органов, Zp/ZcT 5/6 5/6 5/6 3/4 Число шагов статора 4,2 3,6 3,1 2,2 4 Длина активной части статора, мм 760 1300 1130 1600 1600 Расход рабочей жидкости, л/с 0,2-0,5 1,0-2,0 1,0-2,0 1,5-2,5 1,5-3,0 Частота вращения выходного вала на холостом ходу, об/с 2,0-4,9 4,7-9,4 3,1-6,3 2,1-3,5 4,5-9,1 Перепад давления в режиме холостого хода, МПа 1,5-2,6 2,0-3,0 2,0-3,0 1,2-2,0 1,5-2,0 Частота вращения выходного вала в режиме максимального КПД об/с 1,74,2 4,2-8,4 2,8-5,7 1,7-3,0 3,8-7,6 Момент силы на выходном валу в режиме максимального КПД кН*м 0,02-0,05 0,07-0,12 0,06-0,15 0,1-0,2 0,1-0,2 Перепад давления в режиме максимального КПД. МПА 3,2-7,0 5,0-8,0 4,5-7,4 2,6-4,1 5,5-7,5 Частота вращения выходного вала в режиме макс. Мощности, об/с 1,5-3,6 3,8-7,6 2,4-4,8 1,2-2,3 3,1-6,3 Момент силы на выходном валу в режиме максимальной мощности, кН*м 0,03-0,06 0,08-0,15 0,1-0,2 0,2-0,3 0,15-0,3 Перепад давления в режиме максимальной мощности, МПа 4,0-8,0 6,5-10,0 6,0-9,4 3,9-5,9 6,5-9,0 Мощность максимальная, кВт 0,28-1,4 1,9-7,2 1,0-6,2 1,4-4,2 2,5-8,0 Максимальный эффективный КПД % 40 40 45 40 Параметры Д-76.4.20 IDT ДР-73.4.21 IDT Д-85.5.14 IDT ДР-85.5.22 IDT Диаметр корпуса наружный, мм 76 73/79 88 89 Диаметр применяемых долот, мм 83,0-98,4 83,0-98,4 98,4-120,6 98,4-120,6 Присоединительные резьбы к долоту 3-66 3-66 3-66 3-66 Присоединительные резьбы к бурильным трубам 3-66 3-65 3-66 3-66 Длина шпиндельной секции до места искривления, мм 1035 1145 Углы искривления между секциями, градус 0-2,5 0-2,5 Допустимая осевая нагрузка, кН 20 20 30 40 Заходи ость секции рабочих органов, Zp/ZcT 4/5 4/5 5/6 5/6 Число шагов статора 4,4 4,2 3,1 5,1 Длина активной части статора, мм 2000 1900 1220 2000 Расход рабочей жидкости, л/с 3-5 3-5 5-7 5-7 Частота вращения выходного вала на холостом ходу, об/с 4,0-6,6 4,0-6,6 5,0-7,0 4,8-6,8 Перепад давления в режиме холостого хода, МПа 1,2-2,5 1,2-2,5 2,0-3,5 2,0-3,5 Частота вращения выходного вала в режиме максимального КПД об/с 3,5-6,0 3,5-6,0 4,3-6,0 4,5-6,4 Момент силы на выходном валу в режиме максимального КПД кН*м 0,4-0,52 0,4-0,52 0,4-0,6 0,7-0,9 Перепад давления в режиме максимального КПД. МПА 4,5-8,3 4,5-8,3 5,5-7,0 7,5-10,0 Частота вращения выходного вала в режиме макс. Мощности, об/с 3,0-5,0 3,0-5,0 3,6-5,0 4,0-5,3 Момент силы на выходном валу в режиме максимальной мощности, кН*м 0,6-0,8 0,6-0,8 0,7-0,9 1,1-1,3 Перепад давления в режиме максимальной мощности, МПа 8,0-10,0 8,0-10,0 8,0-9,0 10,0-13,0 Мощность максимальная, кВт 11-25 11-25 16-28 27-43 Максимальный эффективный КПД % 50 50 45 50 Параметры Д-95.5.33 IDT Д-95.6.33 IDT ДР-95.7.33 IDT ДР-95.7.43 IDT Диаметр корпуса наружный, мм 95 95 95/106 95/106 Диаметр применяемых долот, мм 112,0-120,6 112,0-120,6 120,6-123,8 120,6-123,8 Присоединительные резьбы к долоту 3-76 З-76 3-76 3-76 Присоединительные резьбы к бурильным трубам 3-73 3-73 3-73 3-73 Длина шпиндельной секции до места искривления, мм 1139 1139 Углы искривления между секциями, градус 0-2,0 0-2,0 Допустимая осевая нагрузка, кН 50 50 65 65 Заходи ость секции рабочих органов, Zp/ZcT 5/6 6/7 7/8 7/8 Число шагов статора 5 5 5 6,5 Длина активной части статора, мм 3000 3000 3000 4000 Расход рабочей жидкости, л/с 5-10 5-10 5-10 06.12.13 Частота вращения выходного вала на холостом ходу, об/с 3,0-6,0 1,4-2,8 3,5-6,0 2,5-4,5 Перепад давления в режиме холостого хода, МПа 1,5-3,0 1,0-3,0 3,0-4,0 5,0-6,0 Частота вращения выходного вала в режиме максимального КПД об/с 2,5-5,0 1,2-2,4 2,5-5,0 2,0-3,5 Момент силы на выходном валу в режиме максимального КПД кН*м 0,7-1,6 0,9-1,6 1,1-1,6 2,0-3,2 Перепад давления в режиме максимального КПД. МПА 4,5-8,5 4,0-6,0 4,5-8,5 3,5-6,3 Частота вращения выходного вала в режиме макс. Мощности, об/с 2,0-4,0 1,0-2,0 2,5-5,0 2,0-3,5 Момент силы на выходном валу в режиме максимальной мощности, кН*м 1,4-2,2 1,5-2,3 1,6-2,4 1,9-2,8 Перепад давления в режиме максимальной мощности, МПа 8,0-12,0 4,5-8,4 8,5-12,0 4,5-8,4 Мощность максимальная, кВт 17-50 15-28 17-50 15-45 Максимальный эффективный КПД % 50 45 50 50
