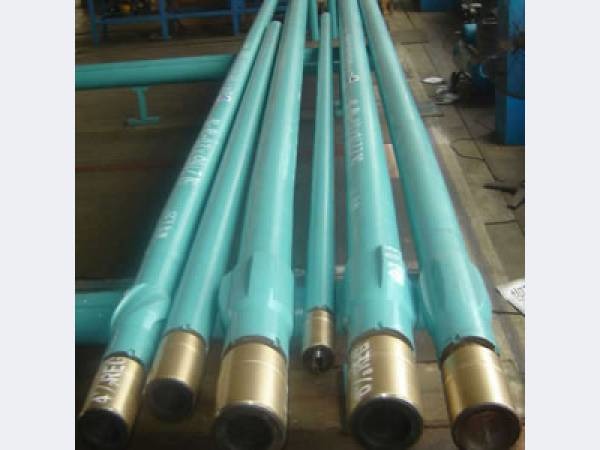

Винтовые забойные двигатели диаметром 195 мм для бурения нефтяных и газовых скважин
Винтовые забойные двигатели диаметром 195 мм для бурения нефтяных и газовых скважин Назначение и конструктивные особенности Двигатели Д, ДР предназначен для бурения наклонно-направленных и вертикальных нефтяных и газовых скважин с использованием промывочной жидкости плотностью до 1500 кг/mi при забойной температуре не более 100С. Двигатель предназначен для работы под землей в не воздушной среде в климатических районах УХЛ1 по ГОСТ 15150-69 Условное обозначение ВЗД __ДХХ XXX X XX 1. Тип двигателя (Д, ДР) 2. Диаметр корпуса двигателя (мм) 3. Число зубьев ротора 4. Длина секции рабочих органов (Дм) Например: ДР - 195.9.34 IDT Двигатель с регулятором угла, диаметром 195 мм, число зубьев ротора 9, длина статора 3400 мм Технические характеристики винтовых забойных двигателей диаметром 195 мм Параметры Д-195.9.23 IDT Д-195.9.29 IDT Д-195.9.34 IDT Д-195.7.40 IDT Д-195.6.40 IDT Диаметр корпуса наружный, ми 195 195 195 195 195 Диаметр применяемых долот, мм 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 Присоединительные резьбы к долоту 3-117 3-117 3-117 3-117 3-117 Присоединительные резьбы к бурильным трубам 3-171 3-147 Длина шпиндельной секции до места искривления, мм Углы искривления между секциями, градус Допустимая осевая нагрузка, кН Заходность секции рабочих органов, Zp/ZcT 9/10 7/8 6/7 Число шагов статора 2,8 4,2 6 5,7 Длина активной части статора, мм 1800 2400 3000 3600 Расход рабочей жидкости, л/с 25-35 25-35 25-35 25-35 25-35 Частота вращения выходного вала на холостом ходу, об/с 1,8-2,5 2,5-3,4 3,0-4,0 Перепад давления в режиме холостого хода, МП а 2,1-2,2 2,2-3,3 3,0-4,0 2,7-3,7 2,4-4,0 Частота вращения выходного вала в режиме максимального КПД, об/с 1,7-2,3 1,7-2,4 2,1-3,0 2,8-3,7 Момент силы на выходном валу в режиме максимального КПДкН*м 4,4-6,0 8,0-10,5 5,0-8,0 4,5-6,5 Перепад давления в режиме максимального КПД. МПА 5,5-8,3 7,5-8,5 6,010,0 8,011,0 Частота вращения выходного вала в режиме макс. Мощности, об/с 1,5-1,9 1,6-2,1 1,8-2,5 2,2-3,0 Момент силы на выходном валу в режиме максимальной мощности, кН*м 5,2-7,0 7,0-9,0 11,0-13,0 8,511,5 7,5-9,5 Перепад давления в режиме максимальной мощности, МПа 5,0-7,0 7,010,0 9,0-12,0 10,013,0 10,013,5 Мощность максимальная, кВт 50-80 66-108 110-172 96-180 104180 Максимальный эффективный КПД, % 45 45 45 45 45 Параметры Д-195.7.50 IDT Д-195.9.34 IDT Д-195.7.40 IDT Д-195.6.40 IDT Д-195.7.50 IDT Диаметр корпуса наружный, ми 195 195 195 195 195 Диаметр применяемых долот, мм 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 Присоединительные резьбы к долоту 3-117 3-117 3-117 3-117 3-117 Присоединительные резьбы к бурильным трубам Длина шпиндельной секции до места искривления, мм Углы искривления между секциями, градус Допустимая осевая нагрузка, кН Заходность секции рабочих органов, Zp/ZcT 7/8 9/10 7/8 6/7 7/8 Число шагов статора 7,7 4,2 6 5,7 7,7 Длина активной части статора, мм 4600 3000 3600 4600 Расход рабочей жидкости, л/с 25-35 25-35 25-35 25-35 25-35 Частота вращения выходного вала на холостом ходу, об/с 2,5-3,4 1,8-2,5 2,5-3,4 3,0-4,0 2,5-3,4 Перепад давления в режиме холостого хода, МП а 2,8-3,8 3,0-4,0 2,7-3,7 2,4-4,0 2,8-3,8 Частота вращения выходного вала в режиме максимального КПД, об/с 2,3-3,3 1,7-2,4 2,1-3,0 2,8-3,7 2,3-3,3 Момент силы на выходном валу в режиме максимального КПДкН*м 7,010,0 8,010,5 5,0-8,0 4,5-6,5 7,0-10, Перепад давления в режиме максимального КПД. МПА 7,511,5 7,5-8,5 6,0-10,0 8,011,0 7,511,5 Частота вращения выходного вала в режиме макс. Мощности, об/с 2,0-2,7 1,6-2,1 1,8-2,5 2,2-3,0 2,0-2,7 Момент силы на выходном валу в режиме максимальной мощности, кН*м 11,514,5 11,013,0 8,5-11,5 7,5-9,5 11,514,5 Перепад давления в режиме максимальной мощности, МПа 13,016,0 9,012,0 10,0-13,0 10,013,5 13,016,0 Мощность максимальная, кВт 144246 110172 96-180 104180 144246 Максимальный эффективный КПД, % 45 45 45 45 45 Параметры ДР-195.9.34 IDT ДР-195.7.40 IDT ДР-195.6.40 IDT ДР-195.7.50 IDT Д-195.6.34 IDT ДР-195.6.34 IDT Диаметр корпуса наружный, ми 195 195 195 195 195 195 Диаметр применяемых долот, мм 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 215,9-244,5 Присоединительные резьбы к долоту 3-117 3-117 3-117 3-117 3-117 3-117 Присоединительные резьбы к бурильным трубам Длина шпиндельной секции до места искривления, мм 2445 2005 Углы искривления между секциями, градус 0°00'-2°00' - 0'00'-2°00' Допустимая осевая нагрузка, кН Заходность секции рабочих органов, Zp/ZcT 9/10 7/8 6/7 7/8 6/7 6/7 Число шагов статора 4,2 6 5,7 7,7 4,7 4,7 Длина активной части статора, мм 3000 3600 4600 3000 Расход рабочей жидкости, л/с 25-35 25-35 25-35 25-35 25-35 25-35 Частота вращения выходного вала на холостом ходу, об/с 1,8-2,5 2,5-3,4 3,0-4,0 2,5-3,4 3,0-4,0 3,0-4,0 Перепад давления в режиме холостого хода, МП а 3,0-4,0 2,7-3,7 2,4-4,0 2,0-3,0 2,0-3,0 2,7-3,7 Частота вращения выходного вала в режиме максимального КПД, об/с 1,7-2,4 2,1-3,0 2,8-3,7 3,2-4,0 3,2-4,0 2,1-3,0 Момент силы на выходном валу в режиме максимального КПДкН*м 8,010,5 4,5-6,5 4,5-6,0 4,5-6,0 4,5-6,0 5,0-8,0 Перепад давления в режиме максимального КПД. МПА 7,5-8,5 6,010,0 8,011,0 9,010,0 9,010,0 6,0-10,0 Частота вращения выходного вала в режиме макс. Мощности, об/с 1,6-2,1 1,8-2,5 2,2-3,0 2,2-3,0 2,2-3,0 1,8-2,5 Момент силы на выходном валу в режиме максимальной мощности, кН*м 11,013,0 8,511,5 7,5-9,5 6,5-8,5 6,5-8,5 8,5-11,5 Перепад давления в режиме максимальной мощности, МПа 9,012,0 10,013,0 10,013,5 7,511,5 7,511,5 10,0-13,0 Мощность максимальная, кВт 110172 96-180 104180 106205 106205 96-180 Максимальный эффективный КПД, % 45 45 45 45 45 45
