Винтовые забойные двигатели диаметром 105 - 106 мм для бурения нефтяных и газовых скважин

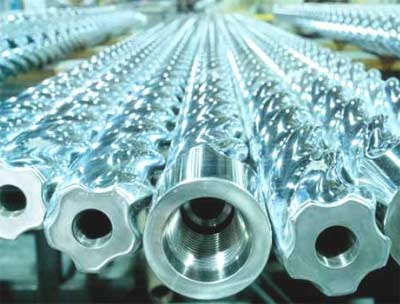

"Винтовые забойные двигатели диаметром 105 - 106 мм для бурения нефтяных и газовых скважин Назначение и конструктивные особенности Двигатели Д, ДР предназначен для бурения наклонно-направленных и вертикальных нефтяных и газовых скважин с использованием промывочной жидкости плотностью до 1500 кг/mi при забойной температуре не более 100С. Двигатель предназначен для работы под землей в не воздушной среде в климатических районах УХЛ1 по ГОСТ 15150-69 Условное обозначение ВЗД __ДХХ XXX X XX 1. Тип двигателя (Д, ДР) 2. Диаметр корпуса двигателя (мм) 3. Число зубьев ротора 4. Длина секции рабочих органов (Дм) Например: ДР - 195.9.34 IDT Двигатель с регулятором угла, диаметром 195 мм, число зубьев ротора 9, длина статора 3400 мм Технические характеристики винтовых забойных двигателей диаметром 105 - 106 мм Параметры Д-105.5.18 IDT Д-106.6.23 IDT Д-106.7.23 IDT Д-106.9.23 IDT Диаметр корпуса наружный, мм 106 106 106 106 Диаметр применяемых долот, мм 120,6-151,0 120,6-151,0 120,6-151,0 120,6-151,0 Присоединительные резьбы к долоту 3-76 (3-88) 3-76 (3-88) 3-76 (3-88) 3-76 (3-88) Присоединительные резьбы к бурильным трубам 3-88 (3-86) 3-88 (3-86) 3-88 (3-86) 3-88 (3-86) Длина шпиндельной секции до места искривления, мм Углы искривления между секциями, градус Допустимая осевая нагрузка, кН 60 60 60 60 Заходи ость секции рабочих органов, Zp/Zd 5/6 6/7 7/8 9/10 Число шагов статора 3,1 3,2 2,5 2 Длина активной части статора, мм 1500 2000 2000 2000 Расход рабочей жидкости, л/с 6-10 6-12 6-12 4-12 Частота вращения выходного вала на холостом ходу, об/с 3,2-5,2 2,4-4,7 1,6-3,2 0,8-2,3 Перепад давления в режиме холостого хода, МП а 1,0-2,0 2,0-3,0 1,5-3,0 1,0-3,0 Частота вращения выходного вала в режиме максимального КПД, об/с 2,9-4,8 2,2-4,3 1,5-3,0 0,6-1,9 Момент силы на выходном валу в режиме максимального КПД кН*м 0,5-0,7 0,8-1,6 1,2-2,0 0,7-2,1 Перепад давления в режиме максимального КПД. МПА 3,04,5 4,0-7,0 4,0-6,0 2,0-5,0 Частота вращения выходного вала в режиме макс. Мощности, об/с 2,6-3,8 1,9-3,5 1,2-2,4 0,5-1,5 Момент силы на выходном валу в режиме максимальной мощности, кН*м 1,0-1,4 1,5-2,2 1,7-2,5 1,5-2,6 Перепад давления в режиме максимальной мощности, МПа 6,0-8,0 6,0-11,0 5,0-9,0 3,5-7,0 Мощность максимальная, кВт 16-33 17-48 13-37 17-48 Максимальный эффективный КПД, % 50 45 -45 35 Параметры ДР-106.6.23 IDT ДР-106.7.23 IDT ДР-106.9.23 IDT Д-106.4.33 IDT Диаметр корпуса наружный, мм 106 106 106 106 Диаметр применяемых долот, мм 120,6-151,0 120,6-151,0 120,6-151,0 120,6-151,0 Присоединительные резьбы к долоту 3-76 (3-88) 3-76 (3-88) 3-76 (3-88) 3-76 Присоединительные резьбы к бурильным трубам 3-88 (3-86) 3-88 (3-86) 3-88 (3-86) 3-86 (3-88) Длина шпиндельной секции до места искривления, мм 1745 1745 1745 Углы искривления между секциями, градус 0°-2°30' 0°-2"30' 0°-2°30' Допустимая осевая нагрузка, кН 60 60 60 80 Заходи ость секции рабочих органов, Zp/Zd 6/7 7/8 9/10 4/5 Число шагов статора 3,2 2,5 2 6 Длина активной части статора, мм 2000 2000 2000 3000 Расход рабочей жидкости, л/с 6-12 6-12 4-12 6-12 Частота вращения выходного вала на холостом ходу, об/с 2,4-4,7 1,6-3,2 0,8-2,3 3,3-6,6 Перепад давления в режиме холостого хода, МП а 2,0-3,0 1,5-3,0 1,0-3,0 1,5-3,6 Частота вращения выходного вала в режиме максимального КПД, об/с 2,2-4,3 1,5-3,0 0,6-1,9 3,0-6,0 Момент силы на выходном валу в режиме максимального КПД кН*м 0,8-1,6 1,2-2,0 0,7-2,1 1,0-2,2 Перепад давления в режиме максимального КПД. МПА 4,0-7,0 4,0-6,0 2,0-5,0 1,0-10,0 Частота вращения выходного вала в режиме макс. Мощности, об/с 1,9-3,5 1,2-2,4 0,5-1,5 2,5-5,0 Момент силы на выходном валу в режиме максимальной мощности, кН*м 1,5-2,2 1,7-2,5 1,5-2,6 2,0-3,0 Перепад давления в режиме максимальной мощности, МПа 6,0-11,0 5,0-9,0 3,5-7,0 10,0-14,0 Мощность максимальная, кВт 17-48 13-37 17-48 30-94 Максимальный эффективный КПД, % 45 45 35 50 Параметры Д-106.7.33 IDT ДР-106.4.33 IDT ДР-106.7.33 IDT Диаметр корпуса наружный, мм 106 106 106 Диаметр применяемых долот, мм 120,6-151,0 120,6-151,0 120,6-151,0 Присоединительные резьбы к долоту 3-76 3-76 3-76 Присоединительные резьбы к бурильным трубам 3-86 (3-88) 3-86 (3-88) 3-86 (3-88) Длина шпиндельной секции до места искривления, мм 1245 1245 Углы искривления между секциями, градус 0°-2°30' 0°-2°30' Допустимая осевая нагрузка, кН 80 80 80 Заходи ость секции рабочих органов, Zp/Zd 7/8 4/5 7/8 Число шагов статора 3 6 3 Длина активной части статора, мм 3000 3000 3000 Расход рабочей жидкости, л/с 6-12 6-12 6-12 Частота вращения выходного вала на холостом ходу, об/с 1,6-3,2 3,3-6,6 1,6-3,2 Перепад давления в режиме холостого хода, МП а 1,2-3,0 1,5-3,5 1,2-3,0 Частота вращения выходного вала в режиме максимального КПД, об/с 1,4-2,8 3,0-6,0 1,4-2,8 Момент силы на выходном валу в режиме максимального КПД кН*м 1,3-2,5 1,0-2,2 1,3-2,5 Перепад давления в режиме максимального КПД. МПА 3,8-8,0 1,0-10,0 3,8-8,0 Частота вращения выходного вала в режиме макс. Мощности, об/с 1,0-2,0 2,5-5,0 1,0-2,0 Момент силы на выходном валу в режиме максимальной мощности, кН*м 2,3-3,5 2,0-3,0 2,3-3,5 Перепад давления в режиме максимальной мощности, МПа 6,7-12,0 10,0-14,0 6,7-12,0 Мощность максимальная, кВт 15-45 30-94 15-45 Максимальный эффективный КПД, % 50 50 50"
