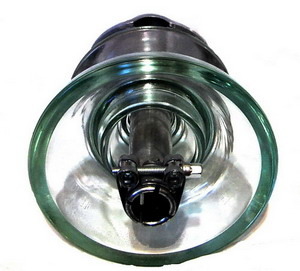

Изолятор линейный штыревой стеклянный ШТИЗ-10Б

"Сохранив все преимущества изоляторов марки ШС, изоляторы ШТИЗ за счет применения оригинальных конструкторских решений приобрели качественно новые свойства.В моделях изоляторов ШТИЗ с индексами А, Б впервые для стеклянных штыревых изоляторов использован металлический оголовок, к которому крепится провод сечением 25 - 150 мм2. В отличие от традиционных методов монтажа проводов на штыревых изоляторах, наличие оголовка препятствует падению провода на землю при разрушении стеклянного тела изолятора. Модели с индексами Б, В, Г имеют оконцеватель - встроенный узел крепления изолятора на штыри траверс диаметром 20 - 22 мм, представляющий собой разрезную металлическую трубку (для насаживания на штырь) и фиксирующую деталь - силовой хомут (модели Б, Г) или гайку и опорный штырь-шестигранник (модель В). Этот узел позволяет в сравнении с применяющимися способами монтажа штыревых изоляторов с использованием пластикового колпачка добиться следующего: - исключить возможность повреждения изолятора при нарушении технологии монтажа (человеческий фактор); - при чрезмерных усилиях затяжки изолятор не разрушается, поврежденные хомут или гайку легко и дешево заменить; - упростить технологию монтажа; - сократить время монтажа; - изоляторы ШТИЗ возможно монтировать на нестандартные и изношенные штыри при реконструкции действующих воздушных линий. Кроме того, прочность изоляционной детали изолятора ШТИЗ превышает возможные нагрузки на изолятор и определяется прочностью на изгиб металлического штыря. При превышении нагрузки выше нормируемой штырь изолятора гнется, но изолятор не ломается и не падает. Номинальное напряжение 10 кВ Минимальная разрушающая механическая сила 12,5 кН Диаметр изоляционной детали 130 мм Строительная высота 180 мм Длина пути утечки 280 мм Выдерживаемое импульсное напряжение 75 кВ Масса не более 3,2 кг Способ крепления на штыре (крюке) силовой хомут Способ закрепления провода металлический оголовок"
