Изолятор линейный штыревой стеклянный ШТИЗ-10УО
|
Поделитесь страницей в Социальных сетях
|
|

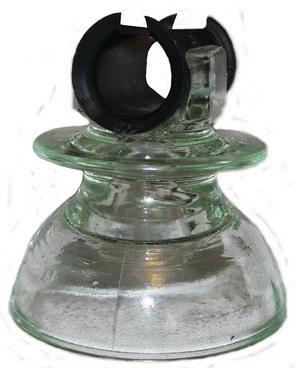

 "Изолятор ШТИЗ-10УО предназначен для использования на линиях электропередачи 6(10)кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раскатачных роликов. Протяжка ВЛЗ производится через отверстие в головке изолятора. Трубка в головке изолятора имеет разрез, через который провод закладывается в головку изолятора. Трубка проворачивается на 180 градусов предотвращая выпадение провода. После этого производится протяжка провода ВЛЗ. Преимущество изоляторов из электротехнического стекла ШТИЗ-10УО, ШТИЗ-20УО над фарфоровыми ШФ-10, ШФ-20УО: - исключение возможности падения изолятора и провода на землю; - идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла; - более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза); - более высокое значение стойкости к динамическим ударам ( более 20 раз); - отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора; - контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике; - в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение; - точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига; - характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла; - простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами. Тип изоля-тора Механ. разруш. сила, КН, не менее Диаметр тарелки (D), мм Строит высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее импуль-сное частотой 50 Гц под дождем по уровню радио-помех ШТИЗ 10 УО 13 160 160 380 2,5 80 40 40"
Вас также могут заинтересовать
Применяется для изоляции и крепления провода на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением до 35 кВ включительно частотой до 100 Гц. Эксплуатируется при температу
"Номинальное напряжение 20 кВ Минимальная разрушающая механическая сила 13 кН Диаметр изоляционной детали 130 мм Строительная высота 180 мм Длина пути утечки 360 мм Выдерживаемое импульсное напряжение
"Сохранив все преимущества изоляторов марки ШС, изоляторы ШТИЗ за счет применения оригинальных конструкторских решений приобрели качественно новые свойства. Модели с индексами Б, В, Г имеют оконцевате
"Изоляторы из электротехнического стекла имеют ряд преимуществ перед фарфоровыми: технологический процесс их изготовления может быть полностью автоматизирован; прозрачность стекла позволяет легко обна
Первые модели изоляторов ШТИЗ-10, ШТИЗ-20 разработаны и поставлены на производство в 2009 году. Сохранив все преимущества изоляторов марки ШС, изоляторы ШТИЗ за счет применения оригинальных конструкто
Внимание!
Информация по Изолятор линейный штыревой стеклянный ШТИЗ-10УО предоставлена компанией-поставщиком Лыткаринский арматурно-изоляторный завод, ЗАО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
