Изолятор линейный штыревой стеклянный ШТИЗ-20В
|
Поделитесь страницей в Социальных сетях
|
|

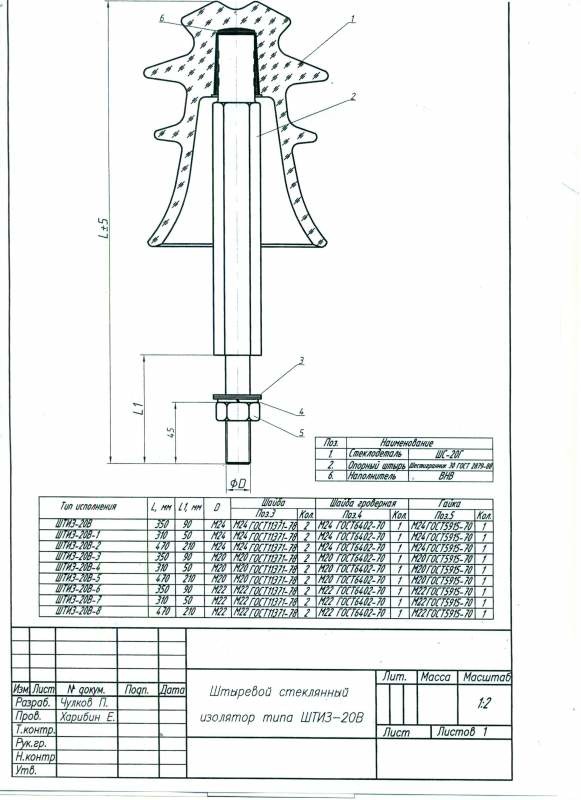

 "Сохранив все преимущества изоляторов марки ШС, изоляторы ШТИЗ за счет применения оригинальных конструкторских решений приобрели качественно новые свойства. Модели с индексами Б, В, Г имеют оконцеватель - встроенный узел крепления изолятора на штыри траверс диаметром 20 - 22 мм, представляющий собой разрезную металлическую или пластиковую трубку (для насаживания на штырь) и фиксирующую деталь - силовой хомут (модели Б, Г) или гайку и опорный штырь-шестигранник (модель В). Этот узел позволяет в сравнении с применяющимися способами монтажа штыревых изоляторов с использованием пластикового колпачка добиться следующего: - исключить возможность повреждения изолятора при нарушении технологии монтажа (человеческий фактор); - при чрезмерных усилиях затяжки изолятор не разрушается, поврежденные хомут или гайку легко и дешево заменить; - упростить технологию монтажа; - сократить время монтажа; - изоляторы ШТИЗ возможно монтировать на нестандартные и изношенные штыри при реконструкции действующих воздушных линий. Кроме того, прочность изоляционной детали изолятора ШТИЗ превышает возможные нагрузки на изолятор и определяется прочностью на изгиб металлического штыря. При превышении нагрузки выше нормируемой штырь изолятора гнется, но изолятор не ломается и не падает. Номинальное напряжение 20 кВ Минимальная разрушающая механическая сила 13 кН Диаметр изоляционной детали 130 мм Строительная высота 310 - 470 мм Длина пути утечки 360 мм Выдерживаемое импульсное напряжение 125 кВ Масса не более 5,0 кг Способ крепления на траверсе собственный штырь с гайкой Способ закрепления провода вязкой на шейке изолятора"
Вас также могут заинтересовать
Применяется для изоляции и крепления провода на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением до 35 кВ включительно частотой до 100 Гц. Эксплуатируется при температу
"Изолятор ШТИЗ-10УО предназначен для использования на линиях электропередачи 6(10)кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раската
"Изоляторы из электротехнического стекла имеют ряд преимуществ перед фарфоровыми: технологический процесс их изготовления может быть полностью автоматизирован; прозрачность стекла позволяет легко обна
Первые модели изоляторов ШТИЗ-10, ШТИЗ-20 разработаны и поставлены на производство в 2009 году. Сохранив все преимущества изоляторов марки ШС, изоляторы ШТИЗ за счет применения оригинальных конструкто
Изоляторы линейные штыревые фарфоровые и стеклянные
Внимание!
Информация по Изолятор линейный штыревой стеклянный ШТИЗ-20В предоставлена компанией-поставщиком Лыткаринский арматурно-изоляторный завод, ЗАО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
