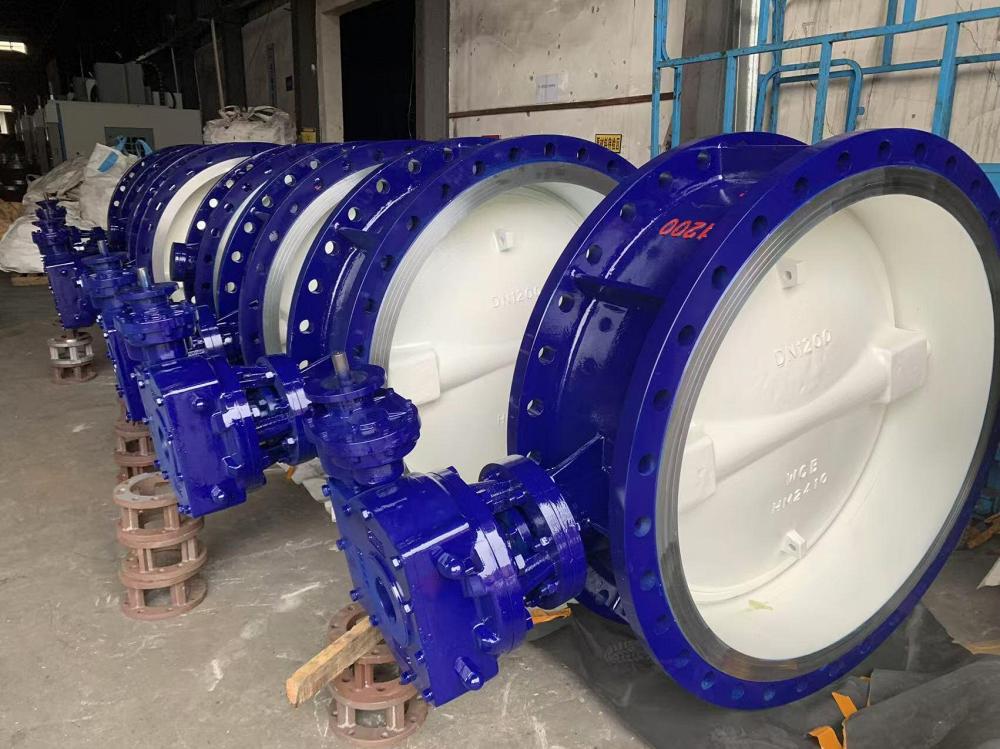

Затвор дисковый поворотный фланцевый стальной с тройным эксцентриситетом
На заводе освоено производство затворов дисковых с тройным эксцентриситетом DN 50 - DN 1600 PN 10, PN 16, PN 25.
Ассортимент затворов с тройным эксцентриситетом включает:
- Затворы дисковые 3-эксцентриковые фланцевые;
- Затворы дисковые 3-эксцентриковые межфланцевые;
- Затворы дисковые 3-эксцентриковые под приварку (приварные).
ПРЕИМУЩЕСТВА ЗАТВОРОВ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ
1. Высокая ремонтопригодность затворов с тройным эксцентриситетом, что обеспечивается уплотнением \\\"металл - металл\\\", использованием металлографических картриджей, обеспечивающих 100% герметичность затвора при температуре до +425°С. В случае выхода уплотнения из строя, картридж может быть заменён непосредственно на диске без разборки затвора;
2. На корпус и диски затвора с тройным эксцентриситетом по заказу возможно нанесение полимерного покрытия либо покрытия из резинокаучуковой смеси ЭПДМ. Затворы с данными покрытиями можно использовать при агрессивных рабочих средах;
3. Уплотнительное кольцо проходит повторную обработку на самом затворе;
4. Корпус затвора с тройным эксцентриситетом покрыт антикоррозийным грунтом;
5. На седло затвора приваривается металл толщиной не менее 8 мм, что значительно продлевает срок службы изделия;
6. Стальные элементы 3-эксцентриковых затворов проходят термическую обработку;
7. На затворы с тройным эксцентриситетом производства нашего завода предоставляется гарантия 12 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты поставки.
Чертеж затвора дискового поворотного фланцевого стального с тройным эксцентриситетом
Материалы основных деталей
№Наименование ДеталиМатериал1Нижняя конечная крышкаWCB304/304L/316/316L2КорпусWCBCF8/CF8M/CF3/CF3M3ШтокСталь45, 2Cr13304/3164ДискWCBCF8/CF8M/CF3/CF3M5СедлоМеталл(D507, 304)+Гибкий графит/асбест6НабивкаГибкий графит
7Набивной сальникWCBCF8/CF8M/CF3/CF3M8УпоркаWCBWCB9ШпилькаСтальSS10РедукторКовкий чугун
Основные габаритные & присоединительные размеры
Ру, МПаДу, ммLH≈H1≈D
D1D2n-фdВес примерный, кг1,050108112248155
125994-188,665112115265175
1451184-1810,380114120335190
1601328-1811,25100127140350210
1801568-1814,8125140170370240
2101848-1819,2150140180450275
2402118-2325,82001522104803302952668-2337250165240590385350
31912-235330017829064043540037012-236835019032069049546042916-239540021635072056051548016-2512845022238076061056553020-2515850022941079066562058220-2520560026747087077572568220-30305700292550105089084079424-304208003186401140100595090124-34560900330710121011051050100128-347801000410770129012151160111228-349201200470875148514451380132832-3910001400530
970156016701590153036-421370
16006001100154019101820175040-482020
