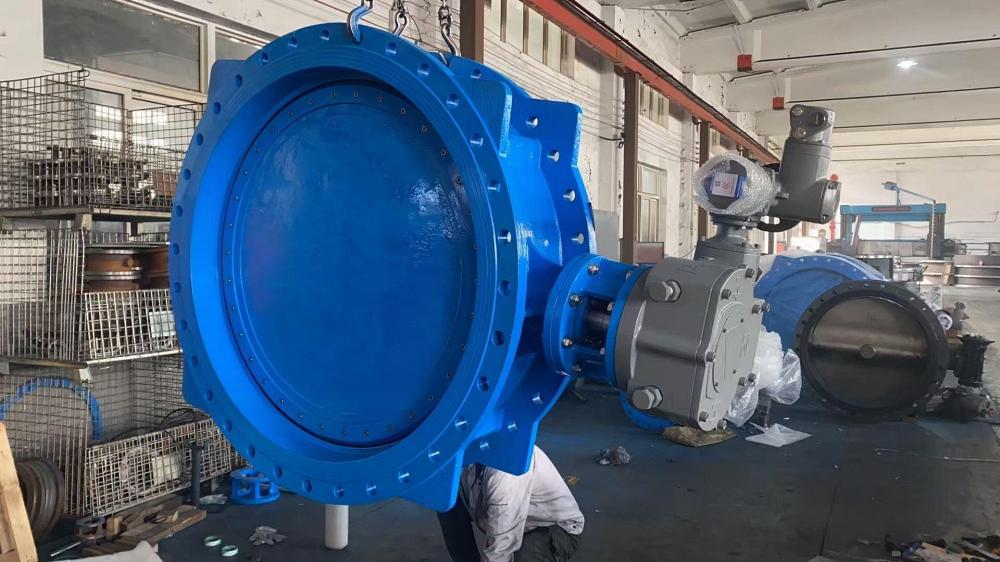

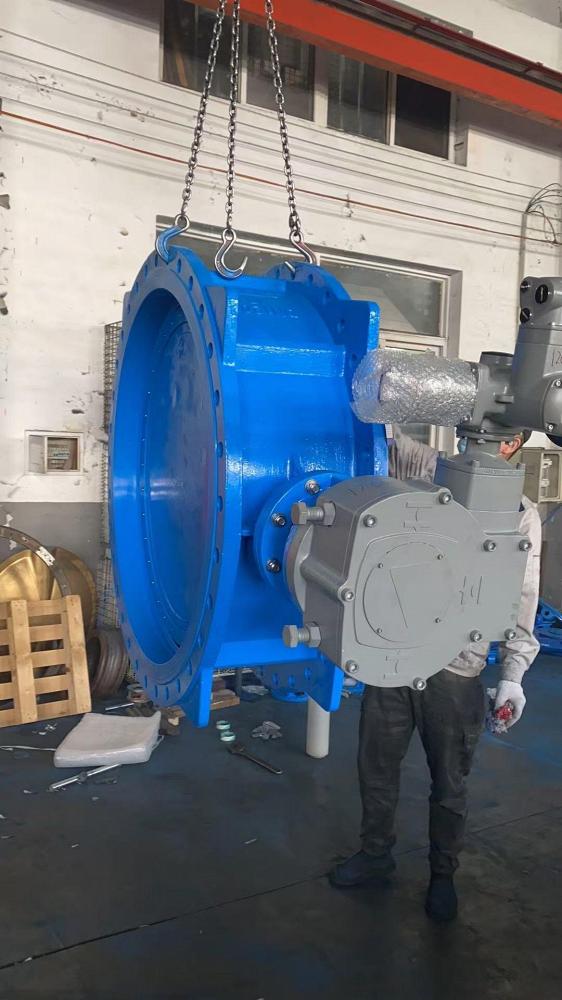

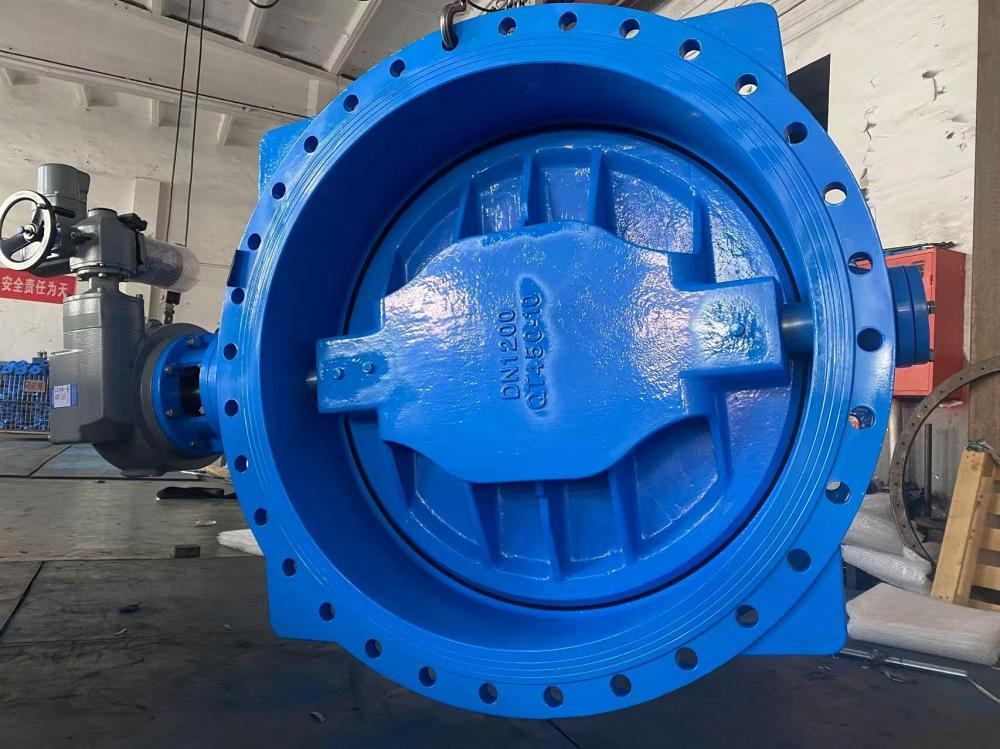

Затвор дисковый поворотный фланцевый чугунный с двойным эксцентриситетом с электроприводом
Затворы дисковые поворотные двухэксцентриковые (или же затворы с двойным эксцентриситетом) – это устройства для перекрытия потока жидкости в трубопроводах, которые обладают специфическими особенностями конструкции.
Основное отличие двухэксцентриковых затворов от других типов заключается в двойном эксцентриситете в конструкции. В этих затворах ось вращения диска смещена относительно оси корпуса с двумя разными значениями радиуса – первый эксцентриситет для вращения диска, а второй – для его захвата. Таким образом, диск двухэксцентрикового затвора имеет особую форму и структуру, которые обеспечивают особый тип изоляции и герметизации потока жидкости.
Основными преимуществами затворов дисковых поворотных двухэксцентриковых являются:
Высокая герметичность – двойной эксцентриситет обеспечивает плотное закрытие потока жидкости и предотвращает утечки.
Минимальные потери давления – эта модель затвора позволяет снизить гидравлические потери при пропуске жидкости через трубопровод.
Высокая устойчивость к износу и повреждениям – двойной эксцентриситет в конструкции дает затвору более надежную и долговечную работу.
Широкий диапазон применения – двухэксцентриковые затворы могут использоваться в разных отраслях, таких как нефтехимическая, энергетическая и пищевая.
Затворы дисковые поворотные трехэксцентриковые и четырехэксцентриковые отличаются от двухэксцентриковых по степени изоляции. В трех- и четырехэксцентриковых конструкциях используются специальные устройства для улучшения изоляции и герметизации потока, что позволяет использовать их в более требовательных условиях.
В целом, затворы дисковые поворотные двухэксцентриковые являются надежным и эффективным устройством для контроля потока жидкости в трубопроводах. Они обладают высокой герметичностью, минимальными потерями давления, высокой устойчивостью к износу и повреждениям, а также могут использоваться в различных отраслях.
Чертеж затвора дискового поворотного фланцевого чугунного с двойным эксцентриситетом с электроприводом
Материалы основных деталей
№Наименование ДеталиМатериал1КорпусGGG402Нижний шток4203ДискGGG404Опорное кольцо3045Уплотнительное кольцоEPDM6Верхний шток4207НабивкаNBR8Набивной сальникWCB9Шпилька8.810Гайка8.811СтойкаWCB12РедукторQT45013Седло304
Основные габаритные & присоединительные размеры
PNDNL(короткая серия)L(длинная серия)DD1D2n-фdH1≈H2≈101001271902201801558-ф18248140101501402102852402108-ф22265170102001522303402952658-ф223351801025016525039535532012-ф223502101030017827044540036812-ф223702401035019029050546042816-ф224502901040021631056551548216-ф264903351045022233061556553020-ф265204001050022935067062058220-ф265704051060026739078072568220-ф306404801070029243089584079424-ф3068053010800318470101595090124-ф337506301090033051011151050100128-ф3381569010100041055012301160111228-ф3689572510120047063014551380132832-ф39102086510140053071016751590153036-ф421175100510160060079019151820175040-ф481280119010180067087021152020195044-ф481520128010200076095023252230215048-ф4817001400102200638-800-25552440215052-ф5619001580
PNDNL(короткая серия)L(длинная серия)DD1D2n-фdH1≈H2≈161001271902201801558-ф18248140161501402102852402108-ф222651701620015223034029526512-ф233351801625016525040535532012-ф263502101630017827046041037516-ф263702401635019029052047043616-ф264502901640021631058052548516-ф304903351645022233064058554820-ф305204001650022935071565060920-ф335704051660026739084077072020-ф366404801670029243091084079424-ф3668053016800318470102595090124-ф397506301690033051011251050100128-ф3981569016100041055012551170111228-ф4289572516120047063014851390132832-ф48102086516140053071016851590153036-ф481175100516160060079019301820175040-ф551280119016180067087021302020195044-ф551520128016200076095023452230215048-ф6017001400
*Реальные размеры могут быть чуть отличаться.
