ПОДРОБНОЕ ОПИСАНИЕ
Модель PSB-3000
Фотографии детали
Ширина продукта 3000 мм, 2000 мм

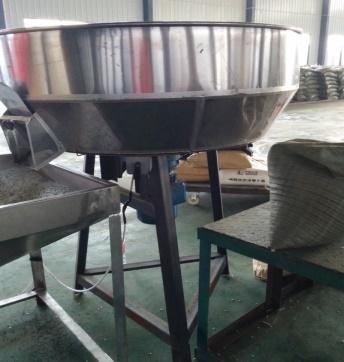

1. Смеситель материалов
1 комплект
Объем смешивания
300 л
Производительность смешивания
500 кг / ч
Мощность смешивания
3кВт

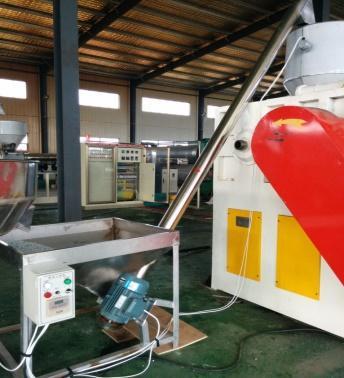

2. Автоматический загрузчик
1 комплект
Мощность двигателя
1,1 кВт
Подача материала
500 кг / ч
Тип подачи материала
шнеком
3. Одношнековый экструдер Ø150
1 комплект
Диаметр винта
150 мм
Отношение длины к диаметру
30: 1
Скорость вращения
0-75 об / мин
Мощность главного двигателя
160 кВт
Частотная регулировка скорости
двигатель преобразователя
Преобразователь
(торговая марка SIMENS)
Мощность нагрева
около 80кВт
Производительность экструзии
300-800 кг / ч
Фактическая производственная мощность
около 500 кг / ч
Обогреватели
7 зон,
литые алюминиевые обогреватели
Мощность нагрева
70кВт
Материал шнека и цилиндра
38CrMoAIA, Азотирование
Азотирование
0,4-0,7 мм
Азотированная жесткость
HV720-940
4. Гидравлический сменщик экрана
1 комплект
Гидравлическая станция
1 комплект
Количество фильтров
2 шт.
Приводной двигатель
3 кВт

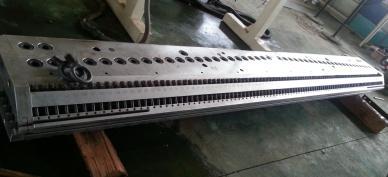

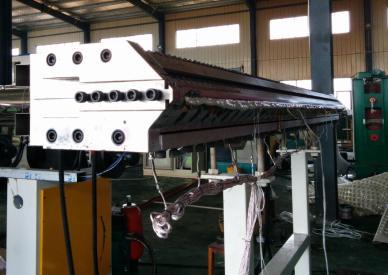

5. Матрица стоечного типа
1 комплект
Ширина
3300мм
Тип пресс-формы
Стеллажный
Материал
P20, хромированный
Зоны нагрева
13 зон
Мощность нагрева
80кВт

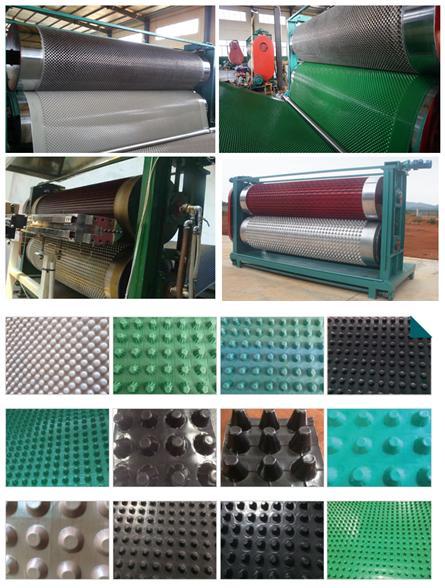

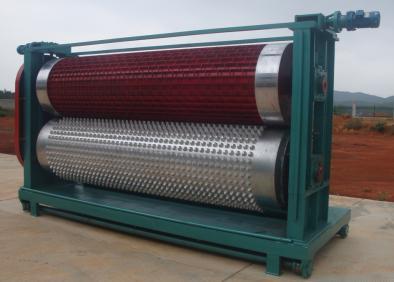

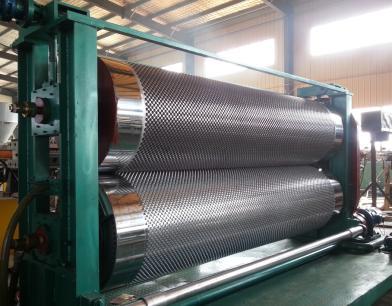

6. Двухвалковая вакуумная аспирационная форма
1 комплект
Высота ямки
8 мм
Ширина продукта
3000 мм и 2000 мм
Распределение формы с углублениями
Распределение по квадрату
Расстояние между центром формы углубления
32,7 × 32,7 мм
Размер верхней части формы для ямок
Ø9 мм
Размер дна формы для ямок
Ø17 мм
Высота формы лунки
7,3 мм
Ширина углубления до углубления
2800 мм
Ширина плоского края
100 мм × 2 стороны
Диаметр ведущего и ведомого ролика
Ø798,2 мм
Длина ведущего и ведомого ролика
3300 мм
Движение
передний задний, вверх-вниз, привод
Движение роликов
с помощью циклоидального штифтового редуктора
Количество двигателей
4 комплекта
Маленький двигатель
0,75 кВт × 3 комплекта
Большой мотор
5.5KW × 1 комплект
7. Полка для охлаждения и обрезка кромок
1 комплект
Материал
Стальные ролики,
квадратная сталь
Длина
4,4 м
Метод обрезки кромок
ножом
Метод регулировки
Руководство
8. Система водозабора
2 комплекта
Регулировка скорости
датчиком
Материал ролика вытяжки
Стальной ролик с
резиновой поверхностью
9. Система абсорбции вакуумных валков
контролируется ПЛК и сенсорным экраном
Вакуумный насос
German
BUSCH (100 м3 / ч)
10. Полка для хранения с ямочками
1 комплект
Материал полки
Сталь
11. Автоматический отрезной блок
1 комплект
Метод резки
круглым лезвием
12. Режущий двигатель
0,75 кВт
13. Автоматическая намоточная машина
1 комплект,
с колесомером
14. Полуавтоматическая упаковочная машина
1 комплект
Электрическая мощность
0,66 кВт
Максимальная сила усадки
60 кг
Ширина ленты ПП
6,15 мм
Скорость обвязки
1,5 секунды
Лента ПП бумажная сердцевина
220 мм
Вес
80 кг

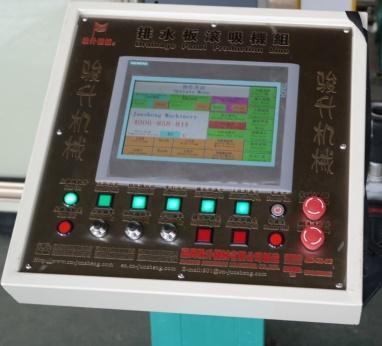

15. Шкаф электроуправления
1 комплект
Главный мотор
Simens
Главный преобразователь
Simens
Главный контактор, воздушный выключатель, реле
LS
ПЛК, сенсорный экран
Simens
**
Выбирайте и покупайте при необходимости
*1. Шестеренчатый насос
1 комплект
Флюс
200CC
Материал
Высокотемпературная пресс-форма из стали
Приводной двигатель
Преобразователь частоты
Мощность двигателя
15 кВт

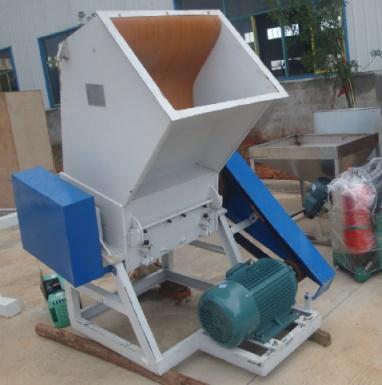

*2. Дробилка
1 комплект
Размер горловины
600 мм
Производительность
100 кг / час
Мощность двигателя
7,5 кВт

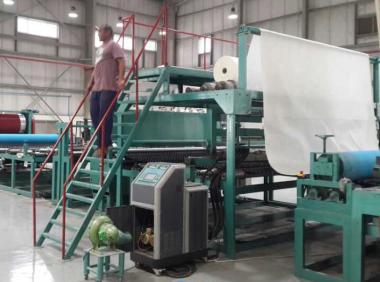

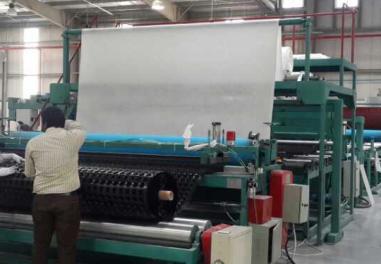

*3. Ламинирование геотекстилем клеем
1 комплект
Разматывающее устройство
1 комплект
Ширина полки
3500 мм
Материал полки
Сталь
Отводной блок
1 комплект
Машина для плавления клея
1 комплект
Головка для клея
1 комплект
Ширина клеевой головки
3300 мм
Метод нагрева
Нагревательным стержнем
Мощность нагрева
Около 15 кВт
Требуемые условия окружающей среды и сооружения
16. Расположение
В помещении
Источник питания
Нет опасной зоны
Степень влажности
≤85%
Температура
0-40 ℃
Источник питания
3 фазы, 380 В ± 10% 60 Гц
Охлаждающая вода
≤20 ℃, ≥0,3 МПа, ~ 20 т / ч
Сжатый воздух
> 0,3 м3 / мин,> 0,5 МПа
Срок доставки 35-45 дней.
Оплата: 50% На момент заключения сделки,
50% Перед погрузкой в контейнер.
Также оговариваются иные варианты и сроки оплаты.
Гарантия: 1 год, с момента поставки оборудования.
