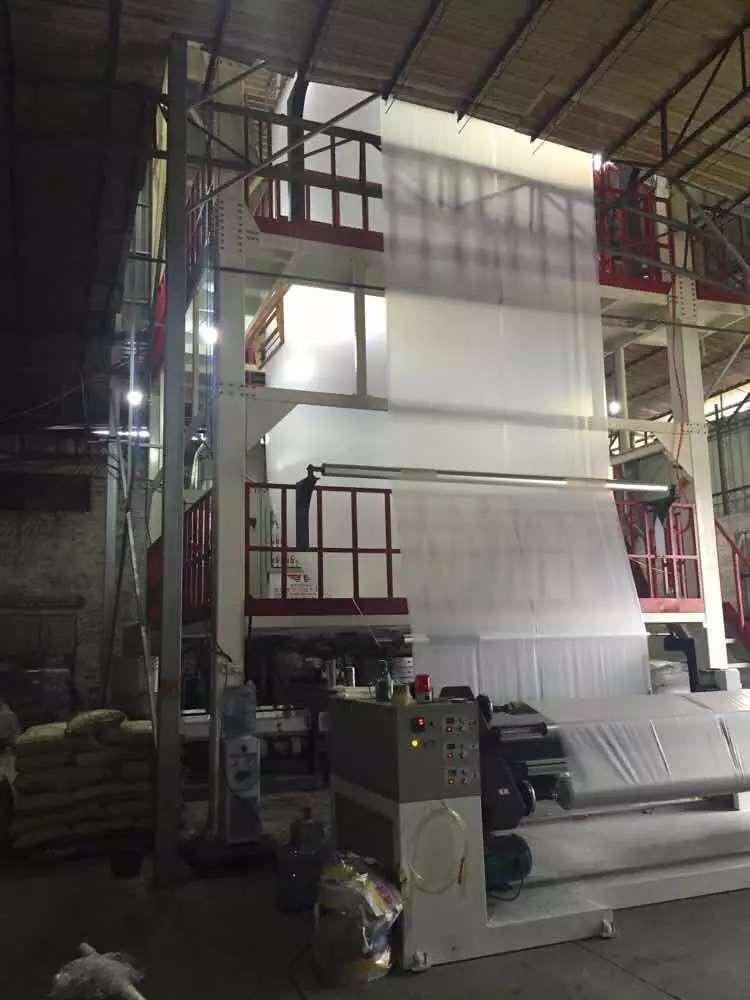

Линия по производству 3х слойной рукавной ПЕ Пленки FM3-3800 6м

ПОДРОБНОЕ ОПИСАНИЕ

Базовая комплектация и технические параметры выдувной машины для тепличной пленки FM3-3800

Этот агрегат состоит из экструдера, головки для выдувания пленки, охлаждающего вентилятора, трактора, моталки, системы контроля температуры и электрического контроля и т. Д. В качестве сырья для производства широкоформатной тепличной пленки используется полиэтилен низкой плотности, линейный полиэтилен высокой плотности, полиэтилен высокой плотности и переработанные материалы.

Применимое сырье: LDPE, LLDPE, HDPE и переработанные материалы используются в качестве сырья для производства широкоформатных пленок для теплиц.Ширина продукта: 12 м (диаметр складывания)Максимальная производительность: 700 кг / ч.

№

Наименование

Количество

1 Одношнековый экструдер SJ-150/30

1 комплект (включая двигатель, шкаф управления, для среднего слоя)

Одношнековый экструдер SJ-110/30

2 комплекта (включая двигатель, шкаф управления, используется для внутреннего и внешнего слоя)

2 Ф 1500 Машина для выдувания трехслойной композитной пленки

Напор (определяется по фактической толщине пленки)

1 комплект (включая нагреватель, вентилятор, воздушное кольцо, разъем, тележку)

Внутреннее охлаждающее устройство головки машины

1 комплект (включая систему управления, приточный вентилятор, вытяжной вентилятор)

3 Рама тяговая XQ-3800

1 комплект (включая верхнюю тягу)

4 Двухтяжное устройство

1 комплект

Пневматический центральный намотчик XQ-3800

1 комплект

Основные технические параметры машины для выдувания тепличной пленки FM3-3800

экструдер

Хост использует один экструдер SJ-150/30, а внутренний и внешний слои представляют собой два экструдера SJ-110/30.

Оборудованный шнек представляет собой высокопластифицированный и большой экструзионный шнек, специально разработанный компанией. Коробка передач главного двигателя представляет собой эвольвентную линейную упрочненную коробку передач с низким уровнем шума, высокой скоростью передачи, стабильной работой и долговечностью. Фильтрующее устройство оснащено цилиндрическим устройством смены сита длительного действия.

1 Модель экструдера

SJ-150/30: 1 комплект

SJ-110/30: 1 комплект

2 Диаметр шнека (мм)

Ф150

Ф110

3 Рабочая длина винта (мм)

4500

3300

4 Отношение длины винта к диаметру

30:1

30:1

5 Материал винта и ствола

Обработка азотированием 38CrMoALA

6 Твердость азотирования винта

Хрупкость HV740-960 не более двух

Азотирование жесткости ствола

Хрупкость HV940-1040 не более двух

7 Толщина нитридного слоя шнека (мм)

0.40-0.70

Толщина нитридного слоя в цилиндре шнека (мм)

0.50-0.70

8 Скорость шнека (об / мин)

0-65

0-65

9 Номер главного двигателя

Трехфазный асинхронный двигатель

10 Мощность главного двигателя (кВт)

220

110

11 Метод регулирования скорости главного двигателя

Частота

12 Спиральный метод нагрева

Нагреватель из нержавеющей стали

13 Мощность нагрева цилиндра винта (кВт)

56

45

14 Способ охлаждения винтового ствола

С воздушным охлаждением

15 Мощность винтового вентилятора охлаждения (кВт)

2.5

2.5

16 Тип коробки передач

Редуктор с твердой поверхностью зуба

Редуктор с твердой поверхностью зуба

17 Материал редуктора

20CrMoTi

18 Тип шестерни

Эвольвентные цилиндрические закаленные шестерни

19 Фильтр

Гидравлическое устройство смены экрана, включая гидростанцию

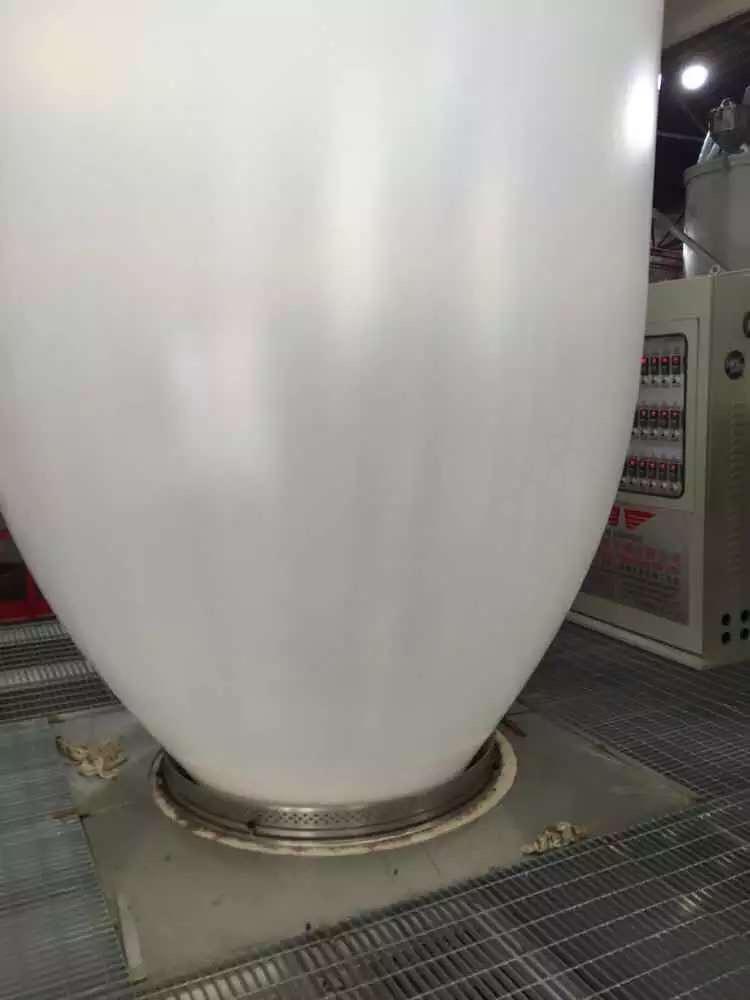

(2) Носовое ветровое кольцо

Головка - центральная подающая, со спиральным проточным каналом, головка изготовлена ​​из высококачественной углеродистой стали, после многократных процессов термообработки ее деформация сводится к минимуму. Рабочее зеркало отполировано и покрыто твердым хромом после протекания всего расплава, толщина слоя должна быть не менее 0,03 мм.

1 Тип головки

Центральный тип подачи спиральный проточный канал трехслойная коэкструзионная композитная головка

2 Материал головки

литая сталь 40cr

3 Технология обработки головки станка

Литая сталь→положительный (задний) огонь→черновая обработка→отделка→полировка

→Твердое хромирование→тонкая полировка

4 Диаметр штампа (мм)

Ф1500

5 Зазор между штампами(мм)

2.0

6 Мощность нагрева головки(Квт)

Около 180

7 Наружный диаметр ветрового кольца(мм)

Ф2000 двойное воздушное кольцо фурмы

8 Охлаждающий вентилятор

Вентилятор низкого давления воздуха объем воздуха

9 Мощность охлаждающего вентилятора (Квт)

37

10 Управление вентилятором

Преобразователь частоты

11 Внутренний холод

Бытовое внутреннее охлаждающее устройство

12 Мощность вентилятора с индуцированной тягой(Квт)

15

13 Мощность входного вентилятора(Квт)

15

14 Управление всасывающим и всасывающим вентиляторами

Преобразователь частоты

15 Установка головки

Рельсовая головная тележка

(3) Тяговое устройство

Все тяговые ролики и приемные ролики во время обработки проходят определение баланса и коррекцию отклонения. Елочка использует роликовый тип с низким коэффициентом трения. Распределяющая пленка имеет шарнирную опору для регулировки передней, задней, левой и правой сторон. Оснащенный устройством с плавающими роликами, он использует свою силу тяжести для обеспечения естественного провисания пленки при разрезании пленки летающим ножом после остановки второго натяжения.

1 Высота тяги(м)

Около 20

2 Технические характеристики тягового ролика (мм)

Ф368×3800

3 Скорость тяги (м / мин)

3～35

4 Верхний тяговый двигатель

Трехфазный асинхронный двигатель

5 Мощность верхнего тягового двигателя (кВт)

7.5

6 Режим регулирования скорости верхней тяги

Частотный контроль

7 Открытие и закрытие верхнего тягового ролика

пневматический

8 Дорожка

Встроенная прогулочная платформа с ограждением и лестницей

9 Елочная доска

Доска елочки завальцовки низкого трения

10 Технические характеристики направляющего ролика (мм)

Ф140×3800

(4) намоточное устройство 3800

1 Тип намотки

Пневматический центральный намотчик

2 Вторичный тяговый двигатель

Трехфазный асинхронный двигатель

3 Мощность вторичного тягового двигателя (кВт)

5.5

4 Управление вторичным тяговым двигателем

Преобразователь частоты

5 Намоточный двигатель

Трехфазный асинхронный моментный двигатель

6 Мощность двигателя намотки: N.M

40/6

7 Управление натяжным двигателем

Преобразователь частоты

8 Скорость наматывания (м / мин)

3～35

(5) Электрооборудование

Ниже приведены стандартные подходящие продукты, все из которых являются хорошо известными отечественными брендами, и покупатели также могут указать определенный бренд в соответствии со своими потребностями.

1 Контакторы переменного тока

Чинт.

2 Приборы

Хуасин

3 Преобразователь частоты

Дельта

4 Главный мотор

Цзян Чен

5 Контроль температуры

Huibang

6 Твердотельные реле

Мейгель.

(6) Случайные инструменты и запасные части

1 Шнековый выталкиватель

1 комплект

2 Инструмент для снятия фильтра

1 комплект

3 Спиральный резервный нагреватель

1

4 Запасной стол контроля температуры

1

5 Запасная термопара

2

6 Ремонт сине-белой краской

2

7 Различные руководства

1

8 Шестигранный ключ

1 комплект

(7) Другое

1 Применимое сырье

LDPE, MDPE, HDPE

2 Максимальная эффективная ширина продукта (мм)

12000 (толщина продукта в пределах 0,10 мм)

3 Общая установленная мощность (кВт)

Около 600

4 Габаритные размеры (Д × Ш × В) м

Примерно 10 × 8 × 20

(8) Гарантия качества

Поставщик гарантирует, что все предоставленное механическое оборудование соответствует требованиям соглашения и национальным стандартам.Поставщик гарантирует, что любое механическое повреждение оборудования, вызванное дефектами конструкционных материалов и изготовления, будет отремонтировано бесплатно в течение 12 месяцев после отгрузки оборудования.

(9) Предпродажное и послепродажное обслуживание

Поставщик предоставляет покупателю оборудование для удовлетворения требований к продукции.Поставщик предоставляет покупателю полную техническую информацию.Гарантия на основные части этого продукта составляет один год, а на электрические компоненты - полгода.Поставщик предоставляет быстроизнашивающиеся детали, графики запасных частей и пожизненное обслуживание.
