Машина для производства нетканых материалов SMS 1.6M

RU-1000 Рейтинг
Поделитесь страницей в Социальных сетях

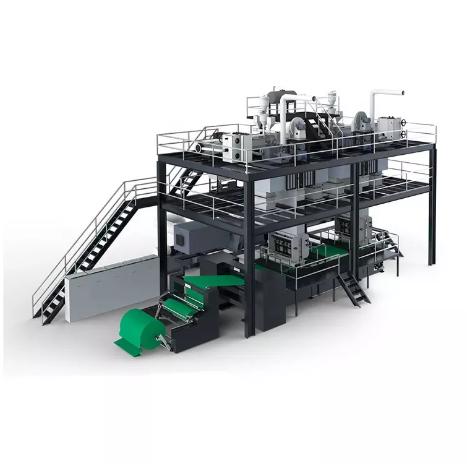

Машина для производства нетканых материалов SMS 1.6M

ПОДРОБНОЕ ОПИСАНИЕИспользование

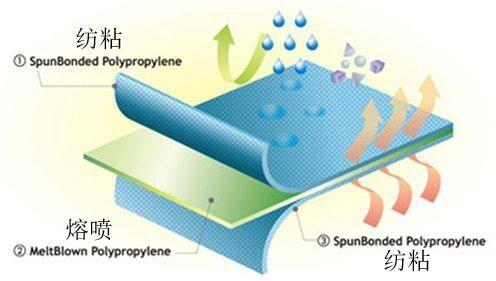

(1) Использование в медицине и здравоохранении: рабочий костюм, одежда, маска для лица, подгузник, гигиеническая прокладка, одноразовые гигиенические изделия и т. Д .;

(2) Домашнее украшение: хозяйственная сумка, ткань для настенного покрытия, скатерть, простыня, покрывало и т. Д .;

(3) Подкладка для одежды или обуви: подкладка, клейкая подкладка, подкладка для обуви и т. Д. (4) Использование в сельском хозяйстве: защитный чехол, чехол для детской и т. Д .;

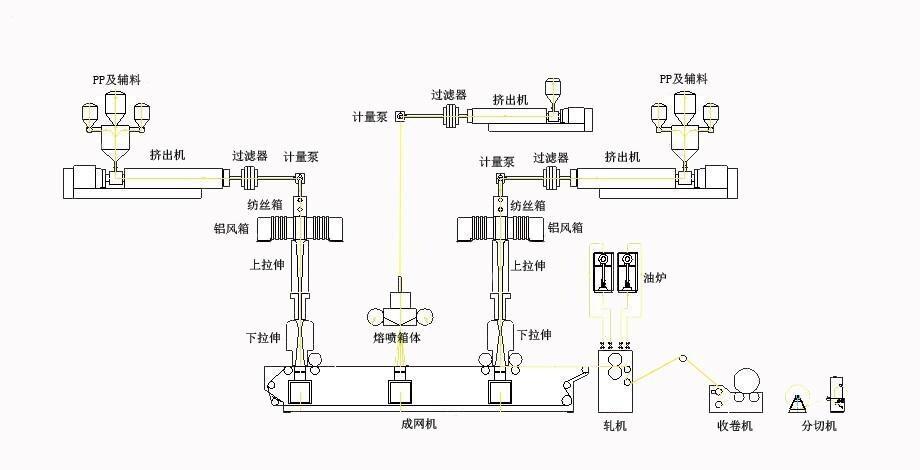

Эскиз

Характеристики SMS-сообщения длиной 1,6 м, производимого компанией ООО СПК:

Используйте оборудование от известного профессионального производителя в сочетании с производственной технологией ООО СПК, создавая передовую, надежную и стабильную производственную линию SMS.

СМС-машина ООО СПК выберите основное оборудование следующих компаний :

ZhouShan Jinhu --------------------- Шнековый экструдер

Qiaode ------------------------------ Высокоскоростной календарь

Siemens ------------------------------- PLC

ABB ------------------------------- преобразователь частоты

Контроль температуры -------------------- пресс-форма для контроля температуры

Воздуходувка корня расплава --------------------- GD, США

Прядильная балка для расплава ------------------------- Enka, Германия / Япония Kasen

Прядильная камера ------------------ Enka, Германия / Япония Kasen

Компоненты низкого напряжения ----------- CHNT

Благодаря оборудованию от известных производителей в Китае и за рубежом, в сочетании со зрелыми технологиями от ООО СПК, наши машины SSS, SMS, SMMS являются довольно продвинутыми, стабильными и надежными.

Технический процессA. Оборудование для производства нетканых материалов фильерного производства:

Вспомогательное устройство для загрузки обода и устройство для рециркуляции ----> Шнековый экструдер ----> фильтр> Дозирование

насос ----> Всасывающее устройство ---> Вращающийся контейнер (Spinneret) ----> Охлаждающий вентилятор

----> Устройство для растяжения ----> Машина для формирования полотна ----> Каландр ----> Намоточная машина> Бобинорезка

B. Процесс производства нетканого материала фильерного производства:

Рециклинг добавок и вспомогательных материалов ----> PP сырье>

Выдавливание ---- фильтрация ----> Измерение ----> Вращение ---- Охлаждение ----> Растягивание> Лента

----> Каландрирование ----> Намотка ----> Бобинорезка> Готовая продукция

C. Оборудование для производства нетканых материалов из расплава:

Шнековый экструдер ----> Фильтр ----> Дозирующий насос ----> Нагревательное устройство> Спанмелт

коробка (Kasen) ----> Ленточная машина> Ленточная намоточная машина

D. Процесс производства нетканого материала фильерного производства:

Сырье из полипропилена ----> Экструзия из расплава ----> Фильтрация ---- Дозирование> Воздух

компрессор ----> Spunmelt ---- Формование полотна> Обмотка внахлест

Основной параметр техники:

Требования к полипропиленовым чипам

1.1 Индекс расплава: 35-45 г / 10 мин, диапазон колебаний для каждой партии ≤1%.

1.2 Температура плавления: 166 ℃ 1.3 Зольность: < 0,15-0,25%

1.4 Цветная маточная смесь из ПП и добавка 2. Требования к стружке из полипропилена, полученной методом выдувания из расплава

2.1 Индекс расплава: 1200-1800 г / 10 мин, диапазон колебаний для каждой партии ≤1%

2.2 Температура плавления: 166 ℃ 2.3 Зола: 0,15-0,25%

2.4 Цветная маточная смесь и добавка из полипропилена 3. Ширина изделия: 1600 мм

Денье волокна спанбонд: 1,8-2,3 дене 5 .. Денье волокна расплава 2-5 мкмВыход: около 3400 тонн / 8000 часов (на основе 45 GSM)Диапазон веса: 12-80 г / м2.Максимальный диаметр ткани в рулоне: 1500 мм 9. Расчетная скорость: ≤350 м / мин.скорость работы: ≤300 м / мин

Организация труда

10 рабочих в три смены в день. Перевозчиков: 3 человека. Продавцы: 3-5 человек.

Технический инженер: 2 человека

Рабочее место:

Размер машины: Д * Ш = 30 м * 24 м (включая комнату воздуходувки); Д * Ш = 30 м * 15 м (воздуходувка в комплект не входит);

Размер оборудования для форпрядения: Д * Ш * В = 16 м * 12 м * 11 м Размер оборудования для обратного прядения: Д * Ш * В = 14 м * 8 м * 4,5 м

Рекомендуемый размер рабочего места: 50 м * 25 м (включая склад материалов и готовой продукции) Высота рабочего места: форпрядение 12 м, обратное прядение 5,5 м

Общественный проект

Установленная мощность всей производственной линии: около 760 кВт, фактическая мощность: 640 кВт, основное напряжение: 3 * 380 В, 50 Гц; Циклическая вода: 80 м3 / ч (25 ° С, 0,2-0,35 МПа), возможность подачи воды: 5-10 м3 / ЧАС

Стандарт одобрения для оборудования SS FABRIC

Индекс качества машин, параметры и технические характеристики

☆ Вспомогательный шнек обода и блок рециркуляции

Использование: переработка ободаВинт для вторичной переработки используйте преобразователь частоты переменного тока Диаметр винта: φ105

Количество зон нагрева шнека: 4 зоны

☆ Шнековый экструдер типа 135

Использование

Основное применение этого устройства - смешивание полипропилена и добавок в качестве цветной маточной смеси,

антиоксидант, антипирен с определенным соотношением

Основной технический параметр

Размер шнека: Φ 135 * 2, максимальная подача: 320 кг / ч × 2 Скорость: 60 об / мин

Зона нагрева: 6 зон двигатель переменного тока

Установите сигнализатор высокого и низкого уровня, устройство подачи с автоматическим управлением.Электродвигатель шнека в смесительном устройстве преобразует частоту.

☆ Прядильная машина для экструдирования

Использование

Расплав ПП проходит через фильтр, плавильную трубу и дозирующий насос, транспортируя фузант в прядильный контейнер, и волокно выходит из фильеры.

Основной технический параметр

2.1 Производительность: около: 3400 т / год Денье волокна: 1,8–2,3 дене Диапазон веса: 12–100 г / л

2.2 Переключаемый фильтр расплава

Рейтинг фильтра: 250

Запасное сито: 2,5 м²

2.3 Дозирующий насос и передаточный агрегат Предлагаемое количество насоса: 200CC × 2

Синхронная машина управления преобразователем частоты, производство Китай

2.4 Прядильный контейнер

Схема нагрева: масляное отопление

2.5 Труба расплава

Схема нагрева: масляное отопление

2.6 Устройство для всасывания мономера Давление воздуха: 1300 Па Поток: 844 м3 / ч

2.7 Компонент прядения Диаметр отверстия: 0,42 мм Д / Д: 1: 4 Материал: SUS431

☆ Растяжка (НОВАЯ МОДЕЛЬ)

Использование: растяжение и охлаждение волокна. 2. Главный технический параметр:

Рабочая ширина: 1600 мм 3. Компоненты устройства

Устройство содержит камеру закалки, канал вытяжки вверх, вытяжку вниз.

канал, диффузный намоточный туннель и т. д. Использование ветра с двусторонней симметрией для охлаждения волокна,

Растягивающая прорезь в устройстве растяжения вниз может регулироваться в соответствии с требованиями ремесла. Система регулировки принимает привод крутящего момента от двигателя.

Новый тип верхних и нижних носилок изменяет характеристики традиционных верхних и средних носилок, которые не могут быть отрегулированы, делая оборудование более приспособленным к объему воздуха и ширине узкого шва и обеспечивая более высокие требования клиентов к Степень шелковистости. Высота подрамника увеличена, так что нетканое волокно может быть более тонким, чтобы нетканый материал был более ровным, а натяжение более сильным.

☆ Формовочная машина для полотна

Применение

Предложите носитель для волокна после растяжения. 2. Главный технический параметр

Количество всасываемого воздуха: 36000 м3 / ч Расчетная скорость: <= 350 м / мин

Нормальная скорость движения: <= 300 м / мин

Фартук для укладки паутины: качество вентиляции: 7,000 ~ 10,000 м3 / ч.м2

Компоненты устройства

3.1 устройство передачи фартука полотна

3.2 Двусторонний всасывающий канал для продувки воздуха и вспомогательное устройство

3.3 Укупорочное устройство

3.4 Комплект для коррекции положения

3.5 Устройство натяжения

3.6 Устройство стойки

3.7 Ролик привода двигателя

☆ Параметры и технология плавильного устройства

Шнековый экструдер

Модель: JH90 1 комплект

Модель: USA Roots воздуходувка GD 1 комплект

Двигатель и шумовой фильтр используют известные бренды за рубежом и на материке, регулируют частоту и скорость.

Чип-фильтр: AJ zhengzhou 1set Изменение сети гидравлического управленияСистема измерения расплава: самодельная 1 комплект

Дозирующий насос ShanXi 100CC Двигатель с регулировкой частоты

Система воздушного компрессионного отопления.

Мощность нагрева из нержавеющей стали: 300 кВт 1 комплект

Система резервуаров для расплава: Япония kasen / Германия enka Эффективная ширина: 1600 мм.

Производительность: 50-80 кг / ч Мощность нагрева: 30 кВт (включая 2 фильеры) Материал: SUS431

Ресивер для формирования ткани: всасывающий вентилятор, частота вращения двигателя с частотным регулированием. Самостоятельно изготовлен 1 комплект.

Публичная часть на Spunbond and Melt Beam

☆ устройство дозирования смеси

Использование

Основное применение этого устройства - смешивание полипропилена и добавок в качестве цветной маточной смеси,

антиоксидант, антипирен с определенным соотношением

Основной технический параметр

2.1 Максимальная производительность подачи: 320 ㎏ / ч × 3

2.2 Емкость бункера: 3 * 1,5 м3

2.3 Максимальный бункер для добавок: 3

Оборудование и технические характеристики

3.1 Комплект расширительного бака 3

Полезный объем: 1,5 м3.Основной материал: нержавеющая сталь.Установлен сигнализатор низкого уровня.

3.2 Комплект измерительно-смесительного устройства 2

Он состоит из 1 основного бункера, 2 бункеров для принадлежностей, вакуумного питателя, металлоискателя.

и т. д. Настроить сигнальное устройство высокого и низкого уровня, устройство подачи с автоматическим управлением.Электродвигатель винта в смесительном устройстве преобразует частоту.

☆ Календарь

Основной параметр Скорость: <= 300 м / мин

Рабочая ширина: 1600 мм

Тип ролика: верхний ролик - это ролик для тиснения, нижний ролик - зеркальный ролик.

☆ Намотчик круга Главный параметр Скорость: <= 300 м / мин

Рабочая ширина: 1600 мм Диаметр бумажной трубки: Φ150 мм

Максимальный диаметр намотки: 1500 мм

☆ Бобинорезка

Основной параметр Скорость: 10-600 м / мин

Рабочая ширина: 1600 мм Минимальная ширина разделения: 120 мм

Максимальный диаметр ткани: Φ1200 мм

☆ Система электрического управления

Управляется ПЛК Siemens и преобразователем частоты ABB Низковольтные компоненты: CHNT.

Перечень деталей машины 1,6 м

1.6SMS Состав линии

Название/Модель / Спецификация/Кол-во/Пометки

AСистема кормления

1 Вакуумный питатель

Модель FSQ-400 3 комплекта JiangSu

Произ-сть 400 кг/ч

Эл/Двигател 5.5 кВт

2 Система цветных маточных смесей

Эл/Двигател 0.37 кВт 2 комплекта Self-made

Color matching Произ-сть 5%-10%

3 Бункер

Модель 1600 2шт Self-made

Произ-сть 1.5 Cubic meter

4 Бункер высокого уровня

Материал Cold-rolled plate 2 шт Self-made

Произ-сть 0.2T

5 Бункер низкого уровня

Модель 1600 2 шт Self-made

Произ-сть 0.5Cubic meter

BСистема экструзии

1 Главный экструдер

Модель Φ135 30/1 2 комплекта

JWELL

Номинальная мощность 320 кг/ч

Номинальная скорость вращения 60rpm

Мощьность обогрева 75 кВт /380 В

Эл/Двигател 80 кВт

2 Рециркулирующий экструдер

Модель Φ105 15/1 2 комплекта

JWELL

Номинальная скорость вращения 80rpm

Мощьность обогрева 18 кВт /380В

Siemens Эл/Двигател 15 кВт

CСистема фильтрации и прядения

1 Переключаемый фильтр расплава

Модель PF2T-2.5B 2 комплекта

Zhengzhou

Площадь фильтрации 2.5m²

Модель 250 μm

Эл/Двигатель 16Mpa

t 300℃

2 Насос-дозатор

Модель HRA1×200cc /r 2 комплекта

Shanxi

Эл/Двигатель 4 кВт

3 Прядильная коробка

Модель 1600 2 комплекта

Jiangsu

4 Спиннерет

Модель 1600 4шт

Changzhou Huiwu

Диаметр отверстия 0.42 мм

5 Распределить тарелку

Модель 1600 4шт

jiangsu

6 Устройство всасывания мономера

Модель 1600 2 комплекта

Self-made

AC 5.5 кВт

DСистема охлаждения и растяжения

1 Камера закалочного воздуха

Модель 1600 4шт

Self-made

Модель Aluminum alloy

plate

2 Носилки вверх

Модель 1600 2комплекта

Self-made

Материал Toughened glass

3 Пуховые носилки

Модель 1600 2комплекта

Self-made

Материал Stainless steel(include the skid

railway)

EСистема формирования ткани

1 Web former

Модель 1600 1комплект

Self-made

Максимальная линейная скорость ≦300m/min

Эл/Двигатель 30 кВт

2 Календарь

Модель 1600SMS 1комплект

Whole set Guangyu

Скорость линии ≦300m/min

Эл/Двигатель 18.5 кВт *2

Гидравлический мотор 4 кВт

Цикл двигателя масляного насоса 1.1 кВт

3 Намотчик колен

Модель 1600 1комплект

AOPUTUO/HE NGYUE

Скорость линии <=300m/min

Эл/Двигатель 7.5 кВт

4 Бобинорезка

Максимальная скорость 600m/min 1комплект

AOPUTUO/HE NGYUE

Siemens Эл/Двигатель 7.5 кВт *2

5 Электроталь

Модель ELK 1комплект

Zhejiang

Модель 1T

FСистема обогрева

1 Масляная печь

Модель YJ-48 2комплекта

Yancheng

Мощность нагрева 48 кВт

Двигатель масляного насоса 5.5 кВт

2 Предварительный ролик

масляная печь

Модель YJ-36 2комплекта

Мощность нагрева 36 кВт

Мощность масляного насоса 3 кВт

3 Каландровая масляная печь

Модель YJ-52 2комплекта

Мощность нагрева 52 кВт

Двигатель масляного насоса 5.5 кВт

GСистема кондиционирования

1 Воздушный проход

Модель 1600

Партия Self-made

Материал Galvanized plate

2 Воздуходувка

Модель GF30-10D 2комплекта

Guangfeng

Емкость воздуха 43000m3/h

Давление воздуха 7500pa

Эл/Двигатель 45 кВт

3 Воздуходувка всасывания

Модель GF30-10D 2комплекта

Емкость воздуха 36000 m3/h

Давление воздуха 5100pa

Siemens Эл/Двигатель 37 кВт +45 кВт

4 Баллон с воздухом

Модель SF-150 2комплекта

Jiangsu

5 Чиллер

Охлаждающая способность 200000Kcal 1комплект

Hanbell Core

Siemens Эл/Двигатель 76 кВт

6 Циклический водяной насос

Модель 25WZ-55-0.75 1комплект

Shanghai

Расстояние 55M

Двигатель постоянного тока 0.75 кВт

HСистема очистки

1 Вакуумная печь для обжига

Модель YJ_1600S 1комплект

Yancheng

Мощность нагрева 18 кВт /380В

2 Машина ультразвуковой очистки

Модель CGT-1600 1комплект

Zhangjiagang

Эл/Двигатель 4 кВт /220 В

3 Воздушный компрессор

Модель W-3/8 1комплект

Jaguar

Эл/Двигатель 7.5 кВт

IСистема электрического управления

1 Электрический шкаф Партия

Outsourcing

2 Система цветных маточных смесей

3 Двигатель главного экструдера

AC Siemens Beide 75 кВт 2комплекта

Outsourcing

4 Мотор экструдера рециркуляции

AC Siemens Beide 15 кВт 2комплекта

Outsourcing

5 Двигатель дозирующего насоса

AC 4 кВт 2комплекта

Outsourcing

6 Двигатель всасывания мономера

AC 5.5 кВт 2комплекта

Outsourcing

7 Электродвигатель нагнетателя воздуха

AC 45 кВт 2комплекта

Outsourcing

8 Двигатель нагнетателя всасываемого воздуха

AC 37 кВт +45 кВт 2комплекта

Outsourcing

9 Паутина бывшего мотора

AC 30 кВт 1комплект

Outsourcing

10 Преобразователь частоты

AC 18.5 кВт*2 1комплект

Outsourcing

11 Двигатель моталки

AC 7.5 кВт 1комплект

Outsourcing

12 Двигатель продольной резки

AC 7.5 кВт*2 1комплект

Outsourcing

13 Кабель

ABB Партия

Outsourcing

14 PLC

Siemens Партия

Outsourcing

15 Драйвер постоянного тока Партия

Outsourcing

16 Контролёр температуры

RKC Партия

Outsourcing

17 Датчик давления

ZHAOHUI 3шт

Outsourcing

18 Кабель

National standard

copper cable

Партия

Outsourcing

19 Цвет машины

Panton Card Cool

gray 3C

JЗапасные части

1 Сетчатый фильтр фильеры 10шт

2 Спиннерет Курган 1шт

3 Воздушная подушка 2шт

4 Нагревательный блок для экструдера 1комплект

5 Pt100 5шт

6 Соединение воздушной трубки

G1/4-08 10шт

7 Паутинный пояс 2шт

8 Спиннеретный специальный болт 1комплект

9 PTFE Φ4 1рулон

10 Сетка из стальной проволоки 1 рулон

11 Стальная щетка 3шт

12 Медная щетка 3шт

13 Щетка для волос 1шт

14 Серебряная игла 3 коробки

15 Пневматический пистолет Spinneret 1комплект

16 Скребок 2шт

17 Наждачная бумага 10шт

18 Карандаш 20шт

19 Художественный нож 5шт

20 Ножницы 2шт

21 Патч-плата 2шт

22 3.4.5.6.8.10.12.14.16.внутренний шестигранный ключ

По одному каждого

23 Уровень духа 500 мм 1шт

24 Структура из стали

Model 1600 1комплект

Перечень основных частей системы выдувания расплава

Название

Модель / Спецификация

Кол-во

Пометки

1 Воздуходувка для корней расплава 110 кВт, Эл/Двигатель 1 комплект

Taizhou

Jingcheng

2 Экструдер

Диаметр винта Φ90,30:1 1 комплект

JinHu

Siemens Эл/Двигатель 45 кВт

Мощность нагрева 27 Квт

3 Переключаемый фильтр

Площадь фильтра Диаметр: 160 мм точность фильтра: 300мм 1 комплект

Zhengzhou Anji

4 Насос-дозатор

Тип HRA1×100cc 1 комплект

Shanxi

Эл/Двигатель 4 кВт

5 Расплавленный ящик

Материал SUS431 1 комплект

Guangfeng/liy ang

Мощность нагрева 75кВт, самый высокий

температура: 300 ℃

Спиннерет SUS431

2 blocks

Сломать пластину

SUS431

2 blocks

6 Подъемник для выдувания расплава 1600 1 комплект

Self-made

7 Продувка всасываемым воздухом

Эл/Двигатель 110 кВт 1 комплект

Jiangsu

Liyang

8 Система обогрева

Мощность нагрева 300 кВт 1 комплект

Jiangsu

Yancheng

9 Вакуумный питатель 3.7 кВт 1 комплект

Zhangjiagang

10 Система электрического управления

Кабинет

1.6m melt-blow

cabinet

1 комплект

Self-made

Преобразователь частоты 1 комплект

ABB

Датчик давления 2комплекта

Shanghai

Zhaohui

PLC 1 комплект

Siemens

Измеритель контроля температуры 1 комплект

RKC

Устройство более низкого напряжения 1 комплект

CHNT

Уведомление:

Все фильтры, клапаны и расходомеры, подключенные к ООО СПК Machinery, предлагаются Hubei ООО СПК Machinery Co., Ltd.В главных двигателях нашего оборудования используются двигатели высшего класса, изготовленные из Китая, и преобразователь частоты Mitsubishi.

Срок поставки:

В течение 8 месяцев после получения первоначального взноса.

Цена и условия оплаты:

Вся производственная линия - это новая машина, включая установку и испытания, это проект «под ключ».

Условия платежа:

50% TT заблаговременно после подписания контракта B. 50% T / T перед отгрузкой;Коммерческий счет-фактура может быть предоставлен

Потребляемая мощность: в среднем 600-800 кВт / ч на тонну, в зависимости от веса ткани.

Послепродажное обслуживание и обслуживание:

Обучение рабочих

ООО СПК бесплатно обучит 2-4 рабочих из компании заказчика, научит их знать и пользоваться машиной в течение примерно 15 дней.

Если проблема не может быть решена заказчиком, ООО СПК предложит техническую поддержку по телефону или электронной почте, и при необходимости ООО СПК отправит инженеров на завод заказчика для решения этой проблемы.На основании информации от клиентов, ООО СПК даст точный ответ или организует отправку инженера в течение 24 часов.

(Гарантия 12 месяцев бесплатно, позиции № 2 и № 3 бесплатны в гарантийный период, по истечении 12 месяцев заказчик должен выплатить зарплату инженерам.)

Установка

ООО СПК возьмет на себя установку производственной линии.В период установки и тестирования заказчик будет нести ответственность за питание, билеты и комнату для инженеров из ООО СПК.Станок S 1,6 м является проектом «под ключ», компания ООО СПК отвечает за все запасные части и расходные материалы для производственной линии, заказчик предложит инструменты для установки и тестирования, включая кран и вилочный погрузчик.Установка и тестирование займет около 45 дней.

XVI, Стандарт приемки

На основе образца ткани, назначенного обеими сторонами, в соответствии с профессиональным стандартом для тестирования ткани 15 г / м2, 40 г / м2, 70 г / м2. Процесс останавливается, когда он соответствует стандарту.

Наш Ютюб: www.youtube.com/c/SPK_video
Наш Инстаграм: www.instagram.com/sib_pk.ru
Наш Сайт: www.sib-pk.com

Цена: 140055745 руб.
Вас также могут заинтересовать

Машины и оборудование для производства нетканых материалов

Машины и оборудование для производства нетканых материалов Подготовка волокон для нетканых материалов (напр. кипоразрыхлители, бесхолстовые питатели, смесители) Чесальные машины для линий нетканых мат

Лазерная машина для раскроя нетканых материалов

Компания «Митра Трейдинг» предлагает лазерную машину для раскроя любых форм из нетканых материалов. Рабочая ширина: 1600 мм. Производительность: от 0 до 0-24 000мм/мин.Оборудование позволяет производи

Машина для производства нетканого материала спанбонд

Компания «Митра Трейдинг» предлагает машину для производства нетканого материала спанбонд. Оборудование предназначено для производства нетканых материалов:спанбонд плотностью от 10г/кВ.м. до 160 г/кВ.

Оборудование для производства нетканых материалов

Оборудование для производства нетканых материалов (к которым можно отнести и валяльно-войлочные), которые в свою очередь могут получаться различными способами: экструзией через фильеры из расплава с п

производственная линия для производства нетканых материалов из пенополиуретана

Это оборудование является профессиональным оборудованием для производства нетканых материалов. Компактное оборудование занимает небольшую площадь, простое в эксплуатации и экономично в рабочей силе. О
Внимание!
Информация по Машина для производства нетканых материалов SMS 1.6M предоставлена компанией-поставщиком ООО Сибирская Полимерная Компания. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
Контакты компании
Страна
Россия
Регион
Алтайский край
Город
Славгород
Адрес
ул. Пушкина 44
Телефон
+79133673131
Интернет
sib-pk.ru
Сделать запрос
Введите свое имя
Укажите свой Email
Напишите ваш вопрос
Подтвердите согласие
