Машина для производства нетканых материалов SMS 2.4M

ПОДРОБНОЕ ОПИСАНИЕI. Использование

(1) Использование в медицине и здравоохранении: рабочий костюм, одежда, маска для лица, подгузник, гигиеническая салфетка, одноразовый гигиенический продукт. так далее;

(2) Предметы интерьера: хозяйственная сумка, ткань для покрытия стен, скатерть, простыня, покрывало. так далее;

(3) Подкладка для одежды или обуви: подкладка, клейкая подкладка, подкладка для обуви. так далее;

(4) Использование в сельском хозяйстве: защитный кожух, детский сад. так далее;

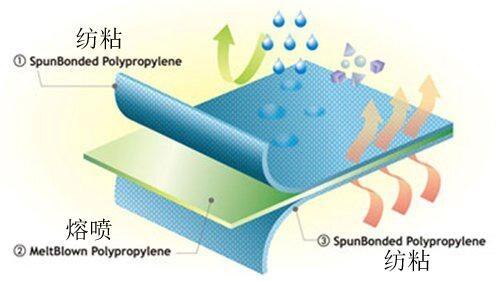

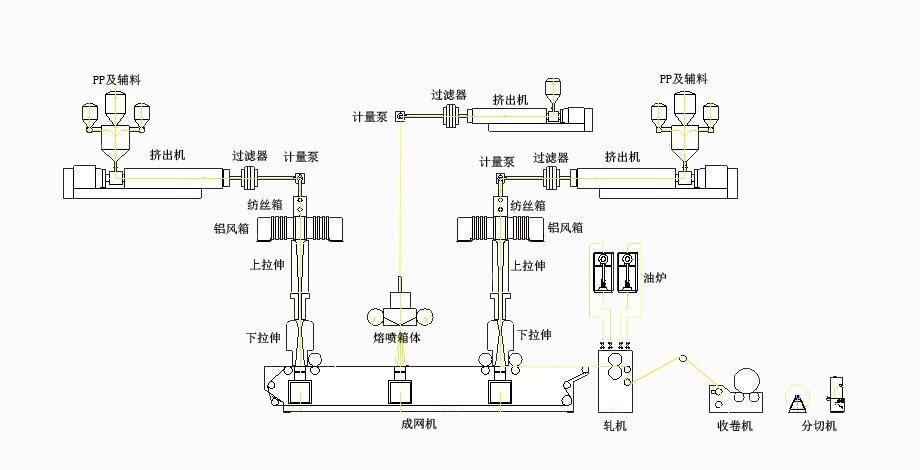

II, эскиз

Характеристики 2,4 м SMS, производимого компанией ООО СПК:

Используйте оборудование от известного профессионального производства и в сочетании с технологией производства ООО СПК, формируя передовые, надежные и стабильные производственные линии SMS.СМС-машина выбрать ключевое оборудование от следующих компаний:Чжоу Шань Цзиньху --------------------- Шнековый экструдерQiaode ------------------------------ Высокоскоростной календарьSiemens ------------------------------- PLCABB ------------------------------- преобразователь частотыКонтроль температуры -------------------- Форма контроля температурыВоздуходувка расплава корней --------------------- GD, СШАПлавильный спиннинг луч ------------------------- Энка, ГерманияПлавильный прядильный шкаф ------------------ Enka, ГерманияКомпоненты низкого напряжения ----------- CHNT Благодаря оборудованию известных производителей в Китае и за рубежом, в сочетании со зрелой технологией ООО СПК, наши машины S, SS, SSS, SMS, SMMS достаточно продвинуты, стабильны и надежны.III 、 Технический процесс

Оборудование для производства нетканых материаловA.Spunbonded:Вспомогательное и рециркуляционное устройство обода оправы ----> Шнековый экструдер ----> Фильтр ----> Дозирующий насос ----> Всасывающее устройство ---> Пневматический контейнер （Spinneret） ----> Охлаждающий вентилятор - ---> Растягивающее устройство ----> Машина для формовки полотна ----> Каландр ----> Намоточная машина ----> СлайтерB.Spunbonded нетканых материалов производственного процесса:Переработка добавок и вспомогательных материалов ----> ПП сырье ---> Экструдирование ---- фильтрация ----> Дозирование ----> Прядение ---- Охлаждение ----> Растяжение ----> Тесьма ----> Каландрирование ----> Обмотка ----> Резка ----> Конечные продуктыОборудование для производства нетканых материалов C.Spunmelt:Шнековый экструдер ----> Фильтр ----> Дозирующий насос ----> Нагревательное устройство ----> Spunmelt box (Kasen) ----> Ленточная машина ----> Ленточная намоточная машинаПроцесс производства нетканого материала D.Spunmelt:ПП сырье ----> Экструзионная линия Spunmelt ----> Фильтрация ---- Дозирование ----> Воздушный компрессор ----> Spunmelt ---- Формование полотна ----> Обмотка круга

IV 、 Основной технический параметр:

1. Требования к чипам ПП

1.1 Индекс расплава: 35-45 г / 10 мин, диапазон колебаний каждой партии≤1%。

1.2 Температура плавления: 166 ℃

1,3 золы: 0,15-0,25%

1.4 ПП цветная маточная смесь и присадка

Требования к стружки

2.Melt PP

2.1 Индекс расплава: 1200-1800 г / 10 мин, диапазон колебаний каждой партии≤1%。

2.2 температура плавления: 166 ℃

2.3Ash <0,15-0,25%

2.4 ПП цветная маточная смесь и присадка

3. Ширина продуктов: 2400 мм4．

Прядная связь Денье накаливания: 1.8-2.3день

5. Деньги Нити расплава: 2-5um6. Выход: около 5000 тонн / 8000 часов (на основе 45GSM)7. Вес: 12-60 г / м28. Максимальный диаметр ткани в рулоне: 1500 мм

Скорость 9.Design ： ≦ 350m / min10. Рабочая скорость: 300 м / мин

V 、 Трудовая договоренность

10 рабочих три смены в день

Перенос работников: 3 человека

Продавец: 3-5 человек.

Технический инженер: 2 человека В.И.,

Место работы:

Размер машины: L * W = 30 м * 24 м (включая помещение для воздуходувки) ； Д * Ш = 30м * 15м (воздуходувка не включена);Размеры прядильного оборудования: Д * Ш * В = 16м * 12м * 11м

Размер спиннингового оборудования: Д * Ш * В = 14м * 8м * 4,5м

Рекомендуемый размер рабочего места: 50 м * 25 м (включая склад материалов и готовой продукции)

Высота на рабочем месте: передний спиннинг 12 м, спиннинг 5,5 м

VII 、 Публичный проект

Установочная мощность всей производственной линии: около 1250 кВт, фактическая мощность: 800 кВт, основное напряжение: 3 * 380 В, 50 Гц; Вода для циклических работ: 80 м3 / ч (25 ° С, 0,2-0,35 мПа), способность подачи воды: 5-10 м3 / ЧАС

VIII standard Стандарт одобрения для оборудования SS FABRIC

IX 、 Индекс качества машин, параметры и технические характеристики

Auxiliary Вспомогательный винт обода и блок утилизации

1. Использование: переработка обода

2. Винт утилизации использовать преобразователь частоты переменного тока

Диаметр винта: φ105

Винтовая зона нагрева номер: 4 зоны

☆ Измерительно-смесительное устройство

1, ИспользованиеОсновное применение этого устройства заключается в смешивании полипропилена и добавок в качестве маточной смеси, антиоксиданта, огнезащитного состава с определенным соотношением

2 、 Основной технический параметр Размер шнека: Φ150 * 2, максимальная способность подачи: 480 кг / ч × 2Скорость: 60р / минЗона нагрева: 7 зон Двигатель переменного тока

3. Настройте сигнализацию высокого и низкого уровня, устройство автоматического управления подачей. Электродвигатель винта в смесителе является преобразователем частоты.

☆ Винтовая прядильная машина

1, Использование расплав ПП проходит через фильтр, трубу расплава и дозирующий насос транспортирует фузант в прядильный контейнер, и волокно выходит из фильеры.

2 、 Основной технический параметр

2.1 Объем производства: около: 5000 т / год

Волокна денье: 1,8-2,3 денье

Диапазон веса: 12-60 г / ㎡

2.2 Переключаемый фильтр расплава

Рейтинг фильтров: 350Запчасть сита: 3,5 ㎡

2.3 Дозирующий насос и блок трансмиссииКоличество предлагаемых насосов: 250CC × 2 Преобразователь частоты управления синхронной машиной, сделано в Китае

2.4 Спиннинг контейнерСхема нагрева: масляное отопление

2.5 Расплавленная трубаСхема нагрева: масляное отопление

2.6 Слот всасывающего устройства Давление воздуха: 1300ПаПоток: 844 м3 / ч

2.7 СпиннингДиаметр отверстия: 0.42 ммL / D: 1: 4Материал: SUS431

☆ Растяжное устройство (НОВАЯ МОДЕЛЬ)

1. Использование: растяжение и охлаждение волокна.

2. Основной технический параметр: Рабочая ширина: 2400мм3. Компоненты устройстваУстройство содержит камеру закалки, канал растяжения вверх, канал растяжения вниз, туннель диффузной намотки и т. Д. Использование двухстороннего потока симметрии для охлаждения волокна, Растягивающую щель в устройстве растягивания вниз можно регулировать в соответствии с требованиями ремесла. Регулировка системы занимает момент двигателя привода.Новый тип верхних и нижних носилок изменяет характеристики традиционных верхних и средних носилок, которые не могут быть отрегулированы, делая оборудование более приспособленным к объему воздуха и ширине узкого шва, и обеспечивая более высокие требования клиентов к шелковистая степень. Высота подрамника удлиняется, так что нетканое волокно может быть более тонким, так что нетканое полотно становится более ровным и усиливается натяжение.

☆ Веб-формовочная машина

1. Применение Предложите носитель для волокна после растяжения.

2. Основной технический параметр Количество всасываемого воздуха: 38 000 м3 / ч Расчетная скорость: ≦ 350 м / мин Нормальная скорость движения: m 300 м / минФартук для укладки: качество вентиляции: 7 000 ~ 10 000 м3 / ч.м2

3. Компоненты устройства

3.1 Устройство для укладки веб-фартука

3.2 Двустороннее устройство для всасывания воздуха и вспомогательное устройство для всасывания

3.3 Уплотнительное устройство

3.4 Комплект для корректировки положения электродвигателя

3.5 Натяжное устройство

3.6 Стойка устройства

3.7 приводной ролик

☆ Параметр и технология устройства расплава

1 rew Шнековый экструдер

Модель: JH120 1Штук

2 、 воздуходувка: США Roots воздуходувка GD 1 комплект

3. Чип-фильтр: Чжэнчжоу 1Штук Гидравлическая сеть управления заменой

4. Система измерения расплава: самодельный 1 комплект Дозирующий насос Shanxi 125CC Частота управления двигателем

5. Воздушно-компрессорная система отоплениямощность нагрева из нержавеющей стали: 400 кВт 1 комплект

6. Система резервуаров для расплава: Германия EnkaЭффективная ширина: 2400ммПроизводительность: 125 кг / ч. Мощность обогрева: 75 кВт (включая 2 фильеры)

Материал: SUS4317. Приемник для формирования ткани: всасывающий вентилятор, регулятор частоты вращения двигателя. Самодельный 1 комплект

X. Публичная часть о Spunbond и Melt Beam

Device дозирующее устройство

1. ИспользованиеОсновное применение этого устройства заключается в смешивании полипропилена и добавок в качестве маточной смеси, антиоксиданта, огнезащитного состава с определенным соотношением

2 、 Основной технический параметр

2.1 Максимальная способность кормления: 500㎏ / ч × 32.2 Объем бункера: 3 * 1,5 м3

2.3 Максимальный бункер для добавок: 3

3 、 Услуги и технические характеристики

3.1 Сетевой фильтр 3 комплектаЭффективная вместимость: 1,5 м3. Основной материал: нержавеющая сталь. Настройте устройство сигнализации низкого уровня.

3.2 Измерительно-перемешивающее устройство 2 комплектаОн состоит из 1 основного бункера, 2 дополнительных бункеров, вакуумного питателя, металлоискателя и так далее. Настройте сигнализацию высокого и низкого уровня, устройство автоматического управления подачей. Электродвигатель винта в смесителе является преобразователем частоты.

☆ календар

Основной параметрСкорость: m 350 м / мин

Рабочая ширина: 2400мм

Тип ролика: верхний валик - это валик для тиснения, нижний валик - это зеркальный валик.

☆ круговой моталки

Основной параметр

Скорость: m 300 м / мин

Рабочая ширина: 2400мм

Диаметр бумажной трубки: Φ150 мм

Максимальный диаметр намотки: 1500 мм

☆ резочно

Основной параметр

Скорость: 10-600 м / мин

Рабочая ширина: 2400мм

Минимальная ширина деления: 120 мм

Максимальный диаметр ткани: Φ1200 мм

☆ Электрическая система управления

Управляется ПЛК Siemens и преобразователем частоты ABB. Компоненты низкого напряжения: CHNT.

XI: 2.4m Machine parts list

2.4SMS Состав линии

Название/Модель / Спецификация/Кол-во/Пометки

A、Feeding system

1 Vacuum feeder

Модель FSQ-500

2ШТУК

Jiangsu

Произ-сть

500Kg/h

Эл/Двигател

5.5КВТ

2 Color master-batch system

Эл/Двигател

0.37КВТ

2ШТУК

HY

Color matching Произ-сть

5%-10%

3 Hopper

Модель

2400

2pcs

HY

Произ-сть

1.5 Cubic meter

4 High level hopper

Материал

Cold-rolled plate

2pcs

HY

Произ-сть

0.2T

5 Low level hopper

Модель

2400

2pcs

HY

Произ-сть

0.5Cubic meter

B、Extrusion system

1 Main extruder

Модель

Φ150 30/1

2ШТУК

JINHU

Rated capacity

600kg/h

Rated rotation speed

60rpm

Мощьность обогрева

90КВТ/380V

Эл/Двигател

110КВТ

2 Recycle extruder

Модель

Φ105 15/1

2ШТУК

JINHU

Rated rotation speed

80rpm

Мощьность обогрева

15КВТ/380V

Siemens Эл/Двигател

15КВТ

C、Filtering and spinning system

1 Switched melt filer

Модель

PF2T-3.5B

2ШТУК

HENAN

Filtering area

3.5m²

2 Metering pump

Модель

HRA1×200cc /r

2ШТУК

Shanxi

Эл/Двигател

5.5КВТ

3 Spinning box

Модель

2400

2ШТУК

Changzhou Chenguang

4 Spinneret

Модель

2400

Hole diameter

0.42mm

4PCS

Changzhou HuiWu

5 Distribute plate

Модель

2400

4pcs

Changzhou Huiwu

6 Monomer suction device

Модель

2400

2ШТУК

Self-made

AC

7.5КВТ

D、Cooling and stretching system

1 Quenching air chamber

Модель

2400

4PCS

Self-made

Модель

Aluminum alloy plate

2 Up stretcher

Модель

2400

2ШТУК

Self-made

Материал

Include the adjustable device

3 Down stretcher

Модель

2400

2ШТУК

Self-made

Материал

Stainless steel(include the skid-railway

E、Fabric forming system

1 Web former

Модель

2400

1ШТУК

Self-made

Top line speed

≦350m/min

Эл/Двигател

37КВТ

2 Calender

Модель

2400SMS

1ШТУК

Changzhou Qiaode

Line speed

≦350m/min

Эл/Двигател

22КВТ*2

Hydraulic motor

4КВТ

Cycling oil pump motor

1.1КВТ

3 Lap winder

Модель

2400

1ШТУК

Self-made

Line speed

≦350m/min

Эл/Двигател

7.5КВТ

4 Slitter

Max speed

550m/min

1ШТУК

AOPUTUO/HENGYUE

Siemens Эл/Двигател

5.5Квт+7.5Квт

5 Electrical hoist

Модель

ELK

1ШТУК

Zhejiang

F、Heating system

1 Oil furnace

Модель

YJ-60

2ШТУК

Jiangsu Yancheng

Мощьность обогрева

60КВТ

Oil pump motor

7.5КВТ

2 Pre-roller

oil furnace

Модель

YJ-36

2ШТУК

Мощьность обогрева

36КВТ

Oil pump power

3КВТ

3 Calender oil furnace

Модель

YJ-60

2ШТУК

Мощьность обогрева

60КВТ

Oil pump motor

7.5КВТ

G、Air-conditional system

1 Air passage

Модель

2400

A BATCH

Self-made

Материал

Galvanized plate

2 Air blower

Модель

9-26-10D

2 ШТУК

Jiangsu Liyang

Air capacity

42000m3/h

Air pressure

9100pa

Эл/Двигател

55КВТ

3 Suction air blower

Модель

9-26-10D

2 ШТУК

Air Произ-сть

38000 m3/h

Air pressure

7800pa

Siemens Эл/Двигател

55КВТ+55КВТ

4 Air tank

Модель

SF-150

2 ШТУК

Jiangsu

5 Chiller

Cooling Произ-сть

300000Kcal

ONE ШТУК

Hanbell Core

Siemens Эл/Двигател

110КВТ

6 Cycling water pump

Модель

25WZ-55-0.75

ONE ШТУК

Shanghai

Distance

55M

Эл/Двигател

0.75КВТ

H、Cleaning system

1 Vacuum calcining furnace

Модель

YJ_2400S

ONE ШТУК

Yancheng

Мощьность обогрева

36КВТ/380V

2 Ultrasonic cleaning machine

Модель

CGT-2400

ONE ШТУК

Zhangjiagang

Эл/Двигател

4КВТ/220V

3 Air compressor

Модель

W-3/8

ONE ШТУК

ShangHai

Эл/Двигател

11КВТ

I、Electrical control system

1 Electrical cabinet

A BATCH

Outsourcing

2 Color master-batch system

3 Main extruder motor

AC Siemens Beide

110КВТ

2PCS

Outsourcing

4 Recycle extruder motor

AC Siemens Beide

15КВТ

2PCS

Outsourcing

5 Metering pump motor

AC

5.5КВТ

2PCS

Outsourcing

6 Monomer suction motor

AC

7.5КВТ

2PCS

Outsourcing

7 Air blower motor

AC

55КВТ

2ШТУК

Outsourcing

8 Suction air blower motor

AC

45КВТ+55Квт

2PCS

Outsourcing

9 Web former motor

AC

37КВТ

1PCS

Outsourcing

10 Frequency converter

ABB

A BATCH

Outsourcing

11 PLC

Siemens

A BATCH

Outsourcing

12 Pressure sensor

SHANGHAI ZHAOHUI

3PCS

Outsourcing

13 Cable

National standard copper cable

A BATCH

Outsourcing

14 Low voltage configuration

CHNT

A BATCH

Outsourcing

15 Machine color

Panton Card Cool gray 3C

J、Spare parts

1 Spinneret filter screen

10PCS

2 Spinneret Barrow

1PCS

3 Air bag

2PCS

4 Heating block for extruder

A BATCH

5 Pt100

5pcs

6 Air tube joint

G1/4-08

10pcs

7 Web former belt

2pcs

8 Spinneret special bolt

A BATCH

9 PTFE

Φ3.2

1Roll/1KG

10 Steel wire mesh

One roll

11 Steel brush

3PCS

12 Copper brush

3PCS

13 Hair brush

3PCS

14 Silver needle

1BOXES

15 Spinneret pneumatic gun

1ШТУК

16 Scraper

2PCS

17 Emery paper

10PCS

18 Pencil

20PCS

19 Art knife

5PCS

20 Scissors

2PCS

21 Patch board

2PCS

22 3.4.5.6.8.10.12.14.16.internal hexagonal wrench

One for each

23 Spirit level500mm

1PCS

24 Steel structure

Model

2400

1ШТУК

The main parts list of the Melt blow system

Number

Name

Type/specification

Quantity

Remark

1 Root Air blower

132КВТ,Эл/Двигател

1 ser

GD,USA

2 Extruder

Screw diameter

Φ120，30:1

1 Штук

JINHU

Эл/Двигател Siemens

75КВТ

Hearting power

40КВТ

3 Switched filter

Filter area

Diameter: 160mm filter ：300μm

1 Штук

Zhenzhou

4 Metering pump

model

HRA1×125cc

1Штук

Shanxi

Эл/Двигател

4КВТ

5 Melt-blow box

Материал

SUS431

1 Штук

Enka Germany/Japan Kasen

Мощьность обогрева

40КВТ highest temprature:300℃

spinneret

SUS431

2 block

distributing plate

SUS431

2 block

6 Melt-blow lifter

Модель

2400

1 Штук

HY

7 Suction air blower

Эл/Двигател

132КВТ

1 Штук

Jiangsu LiYang

8 Hearting system

Мощьность обогрева

400КВТ

1 Штук

Jiangsu Yancheng

9 Vacuum feeder

3.7КВТ

1 Штук

Jiangsu

10 Electrical control system

Electrical cabinet

2.4m melt-blow electric cabinet

1 Штук

HY

Pressure sensor

2 Штук

Shanghai Zhaohui

Temperature controlled meter

1 Штук

RKC

Lower-voltage original copy

1 Штук

CHNT

Примечание:

1. Все фильтры, клапаны и счетчики, подключенные к ООО СПК Machinery, предлагаются компанией Hubei ООО СПК Machinery Co., Ltd.

2. В наших главных двигателях используются высококачественные китайские двигатели и преобразователь частоты Mitsubishi. XI time Срок поставки ：В течение 3 месяцев после получения авансового платежа。

XII 、 Цена и условия оплаты:

Вся производственная линия - новая машина, включая установку и тестирование, это проект «под ключ».

Условия платежа:

A.70% TT раньше срока после подписания контракта;

B.28% по T / T до отгрузки;

С. 2%после окончания монтажа и производства качественной ткани

XIII 、 Потребляемая мощность: в среднем 600-800 кВт.ч на тонну, зависит от веса ткани.

XIV 、 Послепродажное обслуживание и техническое обслуживание:

1. Обучение работников ООО СПК обучит 2-4 рабочих из компании клиента бесплатно, научит их владеть машиной и пользоваться ею в течение 15 дней.

2.Если клиент не может решить возникшие проблемы, ООО СПК предложит техническую поддержку по телефону или электронной почте, а при необходимости ООО СПК отправит инженеров на завод клиента для их решения.

3. Основываясь на информации от клиентов, ООО СПК даст точный ответ или организует отправку инженера в течение 24 часов.(Гарантия 12 месяцев бесплатно, пункт № 2 и пункт № 3 бесплатны в течение гарантийного периода, через 12 месяцев клиент должен платить зарплату инженерам.)

XV, установка

1.ООО СПК возьмет на себя ответственность за установку для производственной линии. В период установки и тестирования клиент будет нести ответственность за еду, билет, комнату для инженеров из ООО СПК.

2. Машина 2,4 м S - проект «под ключ», ООО СПК отвечает за все запасные части и расходные детали для производственной линии. Заказчик предложит инструменты для монтажа и испытаний, включая кран и вилочный погрузчик.

3. Это займет около 45 дней для установки и тестирования.

XVI standard Стандарт приемки

На основе образца ткани, назначенного обеими сторонами, в соответствии с профессиональным стандартом для испытания ткани 15 г / м2，40 г / м2，70 г / м2.

Процесс остановится, когда он будет соответствовать стандарту.

Наш Ютюб: www.youtube.com/c/SPK_video
Наш Инстаграм: www.instagram.com/sib_pk.ru
Наш Сайт: www.sib-pk.com
