УМ1750.15-1200 ЦЕНТРОБЕЛТ - АНАЛОГ ШС 1600/120
Как соединить транспортерную ленту надежно, по доступной стоимости - механические соединители УМ1750.15 - прочное и надежное шарнирное соединение конвейерных лент стык-в-стык
Преимущества соединителей УМ1750.15 - при подготовке к стыковке ленты упрощается технология, не отслаиваются обкладки ленты, простая обрезка ленты под прямым углом, экономия конвейерной ленты до 1 м2 на стык, гибкость полученного стыка почти такая же, как цельной ленты, что не создает напряжений при прохождении лентой барабанов; одинаковая по всей толщине лента не затруднит прохождение по очистным устройствамупрощается демонтаж и монтаж ленточного полотна в любом месте; снижается доля ручного труда (механизация работ) в связи с применением инструмента, качественная холоднокатанная сталь, доступная стоимость по сравнению с аналогами ( ШС 1600/120, MLT G2002, U37 U38 MATO)
Соединители шарнирные универсальные механические УМ1000.10, УМ1400.13, УМ1750.15 предназначены для шарнирного соединения концов конвейерной ленты с тканевым каркасом прочностью от 1000 до 1750 Н/мм, грузовых конвейеров.

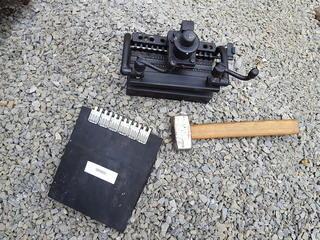

Соединители УМ набираются в устройство УМ130 по 6 штук за один раз.
Обязательно отступать по одному посадочному месту для соединителей с левой и правой стороны планки набора устройства УМ130.
Следует набрать соединители в планку набора устройства УМ130 овальными отверстиями вниз и зафиксировать их шомполом.
Вставить транспортерную ленту в устройство УМ130 до упора и зафиксировать механизмом фиксации ленты.
Проволочные скобы устанавливаются в посадочное место ударного механизма по 2 шт. (сначала в центральную, затем в крайнюю часть бойка) и запрессовываются в 2 этапа.
Порядок запрессовки проволочных скоб в соединителях УМ и последовательность операций подробнее смотрите в инструкции.

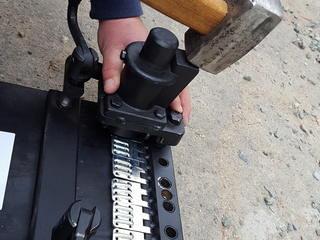

Придерживая ударный механизм устройства УМ130 одной рукой, легкими ударами молотка по посадочной пяте дожать соединитель до полной посадки.
После окончания запрессовки соединителей оба торца ленты соединить с помощью соединительного стержня УМ или УМБ.
*УМБ - бронированный соединительный стержень УМ
Длина соединительного стержня УМ, мм - 785, 985, 1185, 1385, 1585.
Края ленты обрезать под углом 30 градусов по ходу движения конвейера.

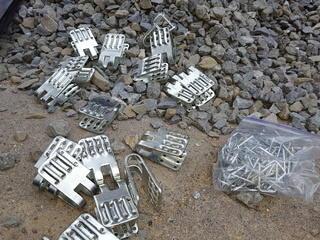

Разъемныес соединители УМ поставляются в картонных коробках по 60 штук универсальных механических соединителей для резинотканевых лент (для стыковки ленты шириной 1000 мм) и 240 штук проволочных скоб в комплекте или 72 штуки +288 штук скоб (для стыковки ленты шириной 1200 мм) или пластиковых ведрах по 100 шт. + 450 скоб. Соединители УМ при стыковке могут набираться на любую ширину ленты. Соединительные стержни УМ, в зависимости от ширины ленты, поставляются следующих размеров: L=600 L=800 L=1000 L=1200 L=1400 L=1600
Информация на сайте не является публичной офертой. Для уточнения наличия и стоимости представленных товаров, пожалуйста, обращайтесь по указанным контактам. Оплата принимается по безналичному расчету согласно выставленных счетов.
Цена: 6500.00 руб. руб.
