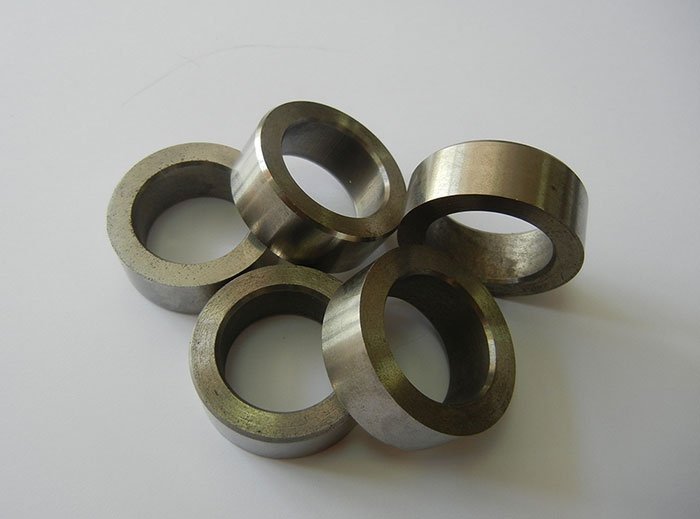

Металлокерамические маслонаполненные втулки предназначены для эксплуатации в шарнирных соединениях стрелочных гарнитур.
Втулки внесены ГТСС во все проекты и предназначены для первого применения и ремонта стрелочных гарнитур, выпускаемых по ТУ 32ЦШ 2003-89.
Втулки изготовлены из антифрикционного сплава на основе железа. Для обеспечения эффекта самосмазывания втулки пропитываются гидравлическим маслом. В спеченном подшипнике, пропитанном маслом, даже в состоянии покоя существуют равные условия смазки по всему периметру зазора между валом и подшипником, обусловленные действующими внутри пор капиллярными силами. Таким образом, уже в начале движения между валом и подшипником находится масляная плёнка, создающая благоприятные условия работы. При повышении скорости скольжения вследствие гидродинамического напора масло вдавливается в пористый материал, поэтому в данном случае не будет наблюдаться резко выраженного масляного клина, который имеет место в литых подшипниках качения. При малых скоростях вращения пористые железографитовые подшипники, имея ограниченные запасы масла, могут работать в режиме самозмазываемости достаточно долго.
Применение таких втулок в стрелочных гарнитурах позволяет увеличить срок службы шарнирных узлов в несколько раз и уменьшить эксплуатационные расходы по их содержанию и ремонту.
Испытания втулок в объёме 1200000 циклов перевода, показали, что:
втулки по площади контакта с осями имеют равномерный износ; поверхность контакта втулок с осями гладкая и блестящая без следов коррозии; критических люфтов в шарнирных узлах гарнитуры и критического зазора между остряками и рамными рельсами не обнаружено.
