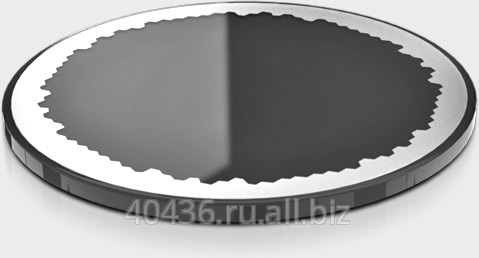

Применяется для усиления потоков заряженных частиц в составе фотоэлектронных приборов, детекторов гамма-излучения, а также в оборудовании для позитронно-эмиссионной томографии.
Геометрические параметры Параметры Размерность Значение Диаметр МКП мм 32,8 Диаметр рабочей зоны мм 26,0 min Толщина МКП мм от 0,9 до 1,1 Диаметр канала мкм от 9,8 до 10,8 Шаг структуры каналов мкм от 12,2 до 12,9 Угол наклона каналов градус от 7 до 9 Прозрачность % 60 min Электрические и электронно-оптические параметры Параметры Размерность Значение Сопротивление контактного электрода Ом 150 max Коэффициент усиления при напряжении на МКП 1200 В - 1000 min Сопротивление МКП МОм от 30 до 70
Отдельные параметры могут меняться в соответствии с пожеланиями заказчика.
Запрещается подавать на МКПО напряжение более 100 В при атмосферном давлении. Перед приложением напряжения более 100 В МКПО должна быть помещена в вакуумный объем с давлением остаточных газов не более 1,33?10-3 Па (1?10-5 мм рт.ст.). Напряжение на МКПО рекомендуется подавать плавно или ступенчато с шагом не более 100 В.
При работе с МКПО необходимо соблюдать технические и организационные требования электронной гигиены к чистым помещениям по стандарту ГОСТ ИСО 14644-1-1999: класс чистоты 7 ИСО в помещении; класс чистоты 5 ИСО на рабочем месте.
Запрещается прикасаться к поверхности МКПО незащищенными руками. Допускается брать МКПО за цилиндрическую поверхность защищенными (отмытыми от талька напальчниками или перчатками) руками.
Запрещается касаться торцовых поверхностей МКПО какими-либо предметами.
Предельно допустимые эксплуатационные нормы
- максимальное напряжение при эксплуатации 1200 В;
- максимальная плотность входного тока 1?10-8А/см2;
- максимальная плотность выходного тока 4?10-7А/см2;
Условия хранения
Температура окружающей среды от плюс 5 до плюс 40?С, относительная влажность воздуха до 80% при температуре плюс 25?С и менее; без конденсации влаги; при отсутствии в воздухе агрессивных примесей.
Гарантийный срок хранения: 6 месяцев в упаковке изготовителя, 1 год в вакууме (при давлении остаточных газов не более 1,33?10-3Па). Гарантийный срок исчисляется с даты приемки МКП службой контроля качества изготовителя, а в случае перепроверки - с даты перепроверки.
