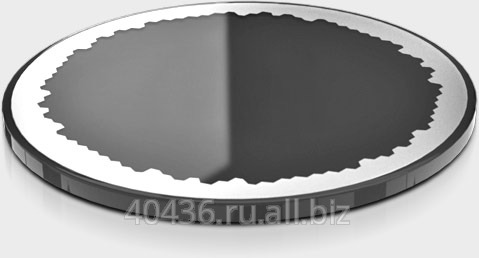

Опт и розница Микроканальная пластина предназначена для работы в вакууме в качестве многоканального вторично-электронного усилителя электронных изображений в составе электронно-оптического преобразователя.
Геометрические параметры Параметры Размерность Значение Диаметр МКП мм 32,8 Диаметр рабочей зоны мм не менее 26 Толщина МКП мм 0,4 Диаметр канала мкм 10 Шаг структуры канала мкм 12 Угол наклона канала градус 5 Электрические и электронно-оптические параметры Параметры Размерность Значение Электронное усиление при 800В - 1000 Сопротивление МКП ?108 Ом 1 - 3 Предельное разрешение штр. в 1мм не менее 47 Плотность темнового тока ?10-14 A/см2 не более 5 Фактор шума типовой - 2,8 Прозрачность % не менее 62
Минимальная наработка не менее 7500 часов.
Предельно допустимые значения электрических режимов эксплуатации Параметры Размерность Значение Предельно допустимое напряжение В не более 1000 Предельно допустимая напряженность электрического поля в промежутке: выход МКП - экран В/мм 10000 Предельно допустимая плотность входного тока ?10-8 A/см2 не более 1 Предельно допустимая плотность выходного тока ?10-7 A/см2 не более 4
Предельная температура обезгаживания в вакууме 440° С в течение не более 6 часов при давлении остаточных газов 5?10-6мм.рт. ст.
Гарантийный срок хранения: 6 месяцев в упаковке изготовителя, 1 год в вакууме (при давлении остаточных газов не более 1,33 ? 10-3Па) и 15 лет в составе прибора применения. Гарантийный срок исчисляется с даты приемки МКП службой контроля качества изготовителя, а в случае перепроверки - с даты перепроверки.
