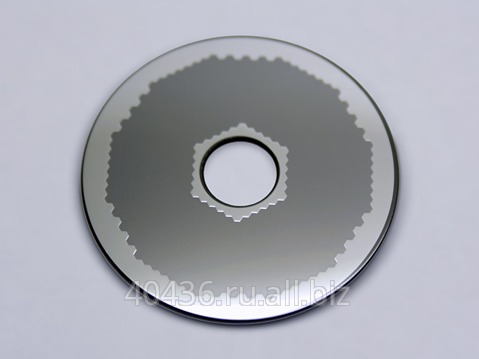

Предназначена для усиления потоков заряженных частиц в составе фотоэлектронных приборов, автоионных микроскопах, рентгеновских вакуумных приборах различного назначения и других устройствах широкого применения.
МКП изготавливают двух типономиналов: с диаметром каналов 15 мкм и 12 мкм.
Отдельные пункты спецификации могут меняться в соответствии с требованиями заказчика.
Геометрические параметры Параметры Размерность Значение Диаметр МКП, внешний мм 56 Диаметр МКП, внутренний мм 24 Диаметр рабочей зоны, внешний мм не менее 50 Диаметр рабочей зоны, внутренний мм не менее 28,5 Толщина МКП мм 0,75 Диаметр канала мкм 15 Шаг структуры каналов мкм 19 Угол наклона каналов градус 8 Электрические и электронно-оптические параметры Параметры Размерность Значение Электронное усиление при 1100 В - 10000 Сопротивление МКП ?108 Ом 0,5 - 10 Плотность темнового тока ?10-13 A/см2 2 Прозрачность % не менее 59
Минимальная наработка не менее 1000 часов.
Гарантийный срок хранения: 6 месяцев в упаковке изготовителя, 4 года в вакууме (при давлении остаточных газов не более 1,33?10-3Па). Гарантийный срок исчисляется с даты приемки МКП службой контроля качества изготовителя, а в случае перепроверки - с даты перепроверки.
