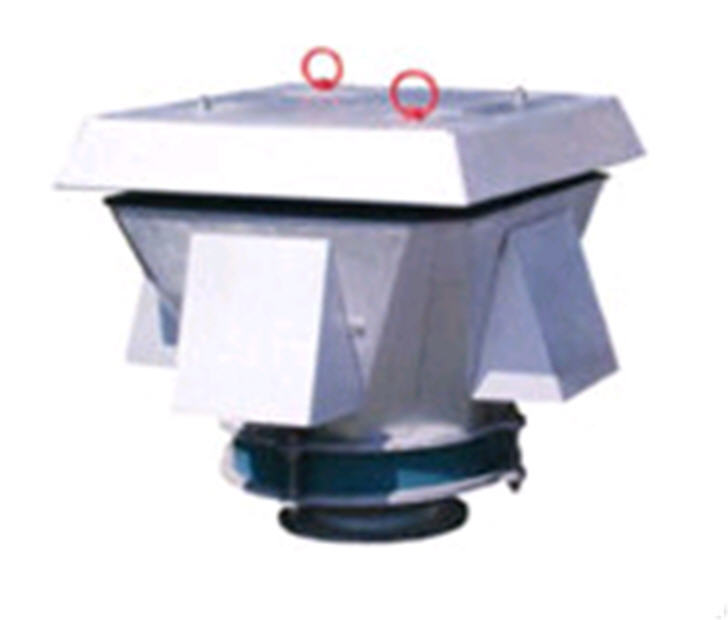

Клапаны дыхательные КДС предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах. В состав клапанов входит кассета огневого предохранителя.
Клапаны работают как в режиме дыхательных, так и предохранительных клапанов. При установке на резервуаре дыхательных клапанов КДС в качестве предохранительных, последние должны быть того же типоразмера, что и дыхательные и настроены на рабочие параметры, превышающие параметры дыхательных клапанов на 5-10%.
Клапаны КДС устанавливаются на монтажный патрубок крыши резервуара через присоединительный фланец переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку и четыре козырька для вакуумных затворов.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
По желанию заказчика возможно изготовление клапана КДC с электрообогревом огневого предохранителя, что предотвращает его обледенение.
Пример обозначения при заказе:
КДС-3000/250 УХЛ1 ТУ 3689-043-10524112-2006, где
250- условный проход клапана;
УХЛ1 - климатическое исполнение;
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Технические характеристики Наименование параметров
КДС- 3000/250
КДС- 3000/350
КДС-3000/500
Условный проход DN
250
350
500
Рабочее давление, Па (мм вод. ст.)
2000 (200)
Рабочий вакуум, Па (мм вод. ст.)
250 (25)
Давление срабатывания, Па (мм вод. ст.)
1500-1600 (150-160)
Вакуум срабатывания, Па (мм вод. ст.)
100-150 (10-15)
Пропускная способность, м3/ч
1100
2400
3000
Площадь проходного сечения седла давления, см2
1880
Площадь проходного сечения седел вакуума, см2
3760
Габаритные размеры, мм, не более длина
1300
ширина B
1300
высота H
1100
1170
1060
Присоединительные размеры, мм D
370
485
640
D 1
335
445
600
d
18
22
22
n, шт
12
12
16
Масса, кг, не более
140
