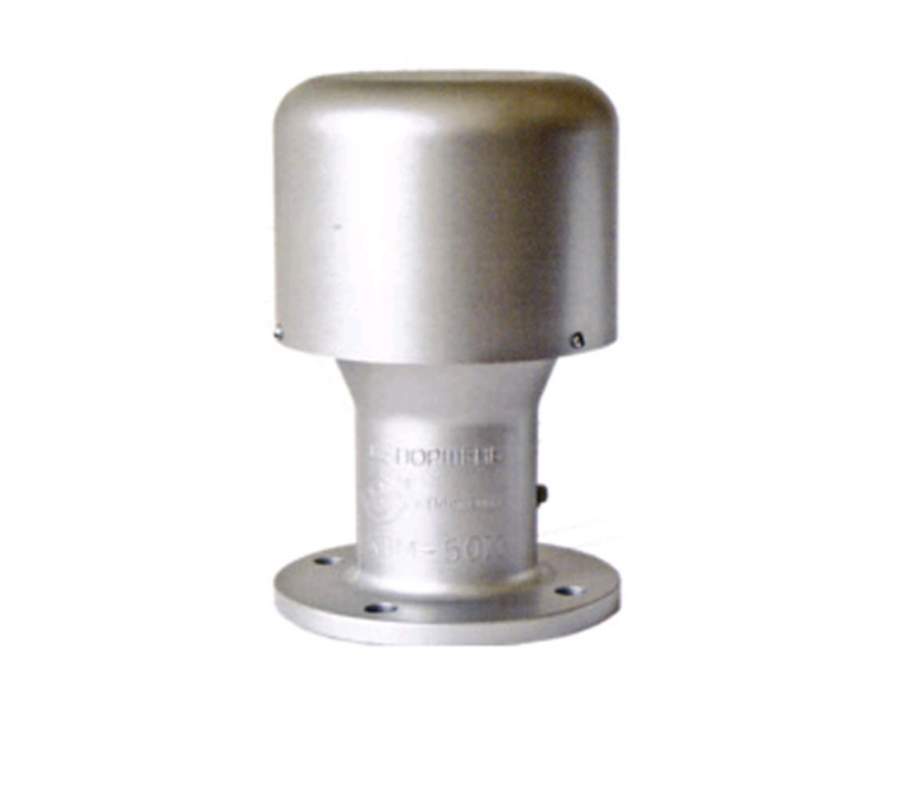

Клапан дыхательный механический типа КДМ со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапан является комплектующим изделием резервуаров для нефтепродуктов.
По устойчивости к воздействию климатических факторов внешней среды клапан изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
КДМ-50М У1 ТУ 3689-070-10524112-2004, где
50 - условный проход клапана;
У1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Технические характеристики Наименование параметра
КДМ-50М
Условный проход DN
50
Рабочее давление, Па (мм вод. ст.), не более
2000 (200)
Рабочий вакуум, Па (мм вод. ст.), не более
250 (25)
Давление срабатывания, Па (мм вод. ст.), не более
1400 ± 50 (140 ± 5)
Вакуум срабатывания, Па (мм вод. ст.), не более
100…150 (10…15)
Пропускная способность, м3/ч, не более
22
Диаметр присоединительного фланца (D), мм
160
Диаметр окружности (D1), мм
125
Диаметр крепежных отверстий (d)
14
Количество крепежных отверстий (n)
4
Длина клапана, мм
160
Ширина клапана, мм
160
Высота (H), мм
245
Масса, кг, не более
3,1
