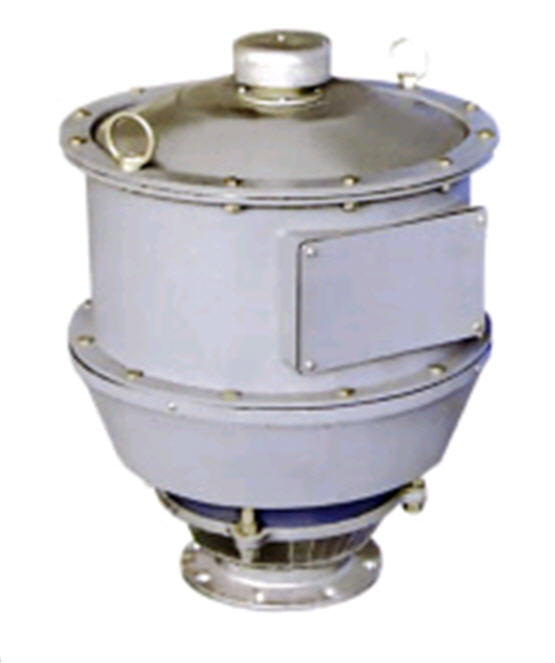

Клапаны непримерзающие дыхательные мембранные НДКМ (далее по тексту клапаны) предназначены для установки на резервуарах с нефтью и нефтепродуктами с допустимым избыточным давлением 200 мм вод. ст. в качестве дыхательного оборудования, сообщающего газовое пространство резервуара с атмосферой.
По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.
Клапаны выполнены в искробезопасном исполнении.
Пример обозначения при заказе:
НДКМ-100 У1 ТУ 3689-065-10524112-2004, где
НДКМ - непримерзающий дыхательный мембранный клапан;
100 - условный проход клапана;
У1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Технические характеристики Наименование параметров
НДКМ-100
НДКМ-150
НДКМ-200
НДКМ-250
Диаметр условного прохода присоединительного патрубка DN
100
150
200
250
Давление срабатывания, Па (мм вод.ст.)
1372-1569 (140-160)
1569-1667 (160-170)
Вакуум срабатывания в пределах, Па (мм вод.ст.)
157-196 (16-20)
177-198 (18-20)
Пропускная способность (по воздуху), м3/ч
200
500
900
1500
Присоединительные размеры, мм, не более диаметр D
300
510
610
высота H
600
850
900
D1
170
225
280
335
d
18
18
18
18
n, шт
8
8
8
8
Масса, кг, не более
25
50
55
77
