Назначение:
Комплект пресс-форм к автоматам А2-ОВА, и Franz Haas МТА-18, МТА-36, STA-24, STA-30, STA-36, STAZ-48 предназначенным для выпечки тонкостенных вафельных стаканчиков как традиционной, так и оригинальной формы, для мороженого или кремов.
Продукция:
Комплект пресс-форм к Установкам (автоматам) изготавливается из специального прокатного (не литьевого) чугуна на основании Технических условии ТУ 5131-002-06053434-02 и соответствуют требованиям Технического регламента о безопасности машин и оборудования, Декларация TC N RU Д-RU.АЛ16.В.37933.

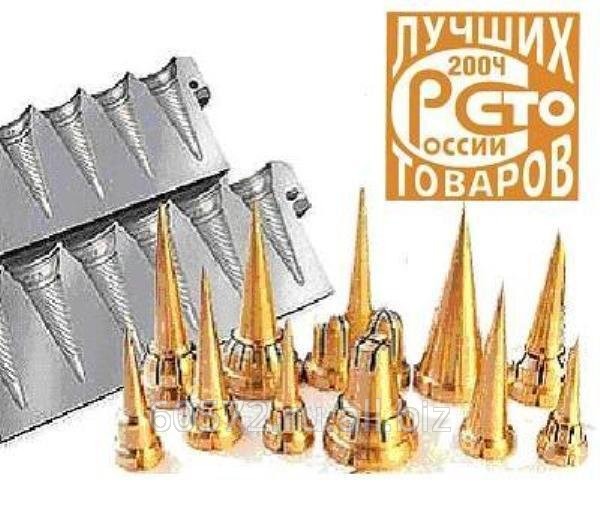

Каждая пресс-форма состоит из разъемной матрицы, состоящей из двух секций и пуансонов, число которых равно числу фасонных гнезд – форм для вафельных стаканчиков - в разъемной матрице.
Количество фасонных гнезд – форм для вафельных стаканчиков – в одной пресс-форме определяется размером выпекаемого вафельного стаканчика, т.е. возможностью размещения максимального количества фасонных гнезд в рабочем пространстве матрицы. Формообразующие поверхности, обеспечивающие формовку и выпечку вафельного стаканчика, основные геометрические размеры, рисунок на внешней поверхности стаканчика, в том числе и логотип, толщина стенки и дна стаканчика согласовываются с Заказчиком.
Формообразующие поверхности имеют шероховатость, обеспечивающую отлипание готового изделия – вафельного стаканчика при раскрытии формы.
Для изготовления пресс-форм ООО «НестаПак» использует обрабатывающий центр Mitsui-Seiko HR-5B, что обеспечивает высокую точность и идентичность геометрических размеров фасонных гнезд матриц, т.к. в процессе обработки отсутствует «человеческий фактор», свойственный универсальному оборудованию. Это позволяет в значительной мере уменьшить количество отходов (облоя), сопутствующее любому процессу, использующему метод прессования.
Процесс изготовления прессформ можно увидеть:
http://www.youtube.com/watch?v=xa4OCpaSMxU
Применение режущего инструмента ведущих инструментальных фирм таких как Сonical, Harvey tool, Valenate, Iscar, и др. и современного программного обеспечения позволяют ООО «НестаПак» изготовить прессформы с высокой степенью чистоты формообразующих поверхностей фасонных гнезд, обеспечивающих формовку и выпечку вафельного стаканчика с рисунком на его внешней поверхности, в том числе и логотипом, удовлетворяющим практически любым пожеланиям Заказчика.
Кроме того, с целью уменьшения отходов при выпечке, после механической обработки на станках, каждое фасонное гнездо в матрице подвергается ручной притирке к конкретному пуансону (его запорному паровыводящему кольцу), поэтому на каждой матрице на обеих её секциях нанесен порядковый номер формы, а возле каждого фасонного гнезда – порядковый номер гнезда, соответствующий порядковому номеру пуансона.
В дополнение к этому, поверхности пуансонов, прилегающие к плите, подвергаются шлифованию, что приводит к увеличению поверхности тесного соприкосновения плиты и пуансона и к улучшению теплопроводности, и как следствие, к увеличению производительности автоматов и улучшения качества готовой продукции, что также отличает технологию изготовления пресс-форм в ООО «НестаПак» от конкурентов.
По желанию Заказчика пуансоны могут быть изготовлены как из прокатного чугуна (для стаканчиков простой формы), так и из пищевой бронзы (для сдвоенных стаканчиков усложненной формы).
Поставка комплектуется установочными кольцами, необходимыми для юстировки пуансонов относительно фасонного гнезда в матрице, при проведении пуско-наладочных работ.
Продукция поставляется упакованной с учетом её транспортировки авто или железнодорожным транспортом.
Поставку Продукции за пределы РФ Изготовитель осуществляет на условиях франко-перевозчик г. Саратов в терминах «Инкотермс-2000», означающих: товар + упаковка + погрузка в автотранспорт Заказчика + таможенные формальности в РФ и предоставляет сертификат СТ-1 (сертификат происхождения) для таможенного оформления Продукции в РФ и государстве Заказчика.
