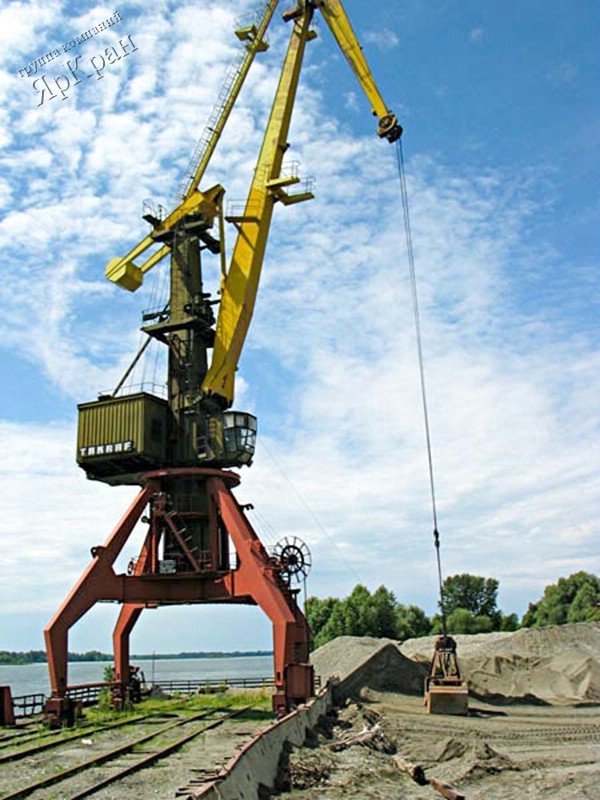

Технические характеристики:
Параметр Значение Грузоподъемность, т 10-20 Вылет стрелы, м max 32/16 min 8/10 Высота подъема крюка, м 25 Высота крана при наименьшем вылете стрелы (6м), м 46 Механизм подъема, мощность электродвигателя, кВт 75 Механизм изменения вылета стрелы, электродвиг., кВт 975 Масса крана б/груза и грузозахватного приспособления, т 192,7
Комплектующие
Вылет 1 Вал-шестерня m=5; Z=16; КП140-410-003
2 Шестерня m=5; Z=58; КП140-410-002
3 Колесо зубчатое m=5; Z=79; КП140-410-004
4 Вал-шестерня (первичный) m=3,5; Z=18; КП057-410-001
5 Э/двигатель механизма вылета 15 кВтПоворот 6 Вал-шестерня m=5; Z=15; КП057-210-001
7 Шестерня m=5; Z=61; КП057-210-002
8 Выходной вал поворота КП057-210-007Передвижение 9 Вал-шестерня m=2,5; Z=25; КП140-330-001
10 Шестерня m=10; Z=26; КП140-300-004 11 Шестерня m=10; Z=25; КП175-300-005 12 Электродвигатель ARRK-314, 75 кВт, 960 об/мин 13 Ходовая телега(холостая+приводная) 14 электродвигатели ARRK-314 15 электродвигатели поворота 16 тормоз поворота с гидротолкателем в сборе
17 рейка МИВ
18 колодки
19 полумуфты грузовые
20 МИВ в сборе
21 редуктор МИВ
22 редуктор поворота
23 Шкив тормозной грузовой (ЗИП) d=630 шир.=210 отв.цил.70 mm
24 венец зубчатый Hзуб=210 z=132
25 колесо зубчатое z=25 m=10
26 венец зубчатый z=42
27 шкив тормозной 200/65/22
28 шкив тормозной 200/95/48
29 шкив тормозной 250/80/40
30 шкив тормозной 250/80/50
31 шкив тормозной 160/75/40
32 шкив тормозной 170/50/47
33 шкив тормозной 215/55/55
34 шкив с полумуфтой в сборе 250/80/55
