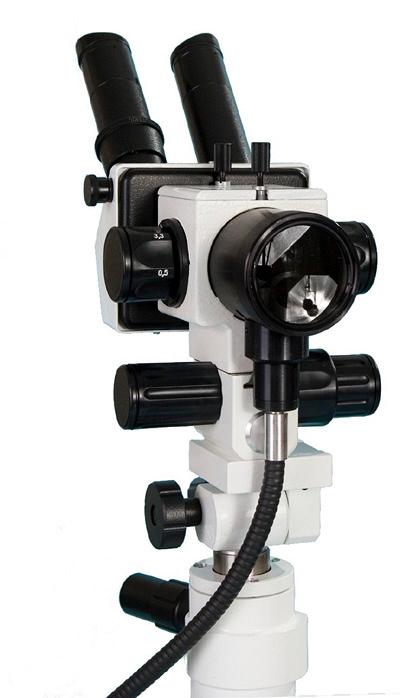

Бинокулярный видеокольпоскоп ВКС 01 предназначен для проведения детального осмотра влагалища и шейки матки. в гинекологических кабинетах ЛПУ и частных медицинских центрах. Позволяет с помощью встроенной увеличительной оптики исследовать и диагностировать патологии шейки матки, влагалища, нижней трети цервикального канала и наружных половых женских органов.
Видеокомплекс кольпоскопа обеспечивает формирование телевизионного сигнала на основе изображения от оптической головки кольпоскопа и его передачи на телевизионный монитор или в блок оцифровки видеосигнала для последующей компьютерной обработки.
Состоит из оптико-механического адаптера для стыковки с оптической головкой и миниатюрной видеокамеры на основе матрицы ПЗС, сигнал с выхода которой можно непосредственно подать на телевизионный монитор или с помощью платы оцифровки ввести в компьютер.
ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Кратность увеличения от 2,6 от до 31,5 крат.
Разрешающая способность оптической системы кольпоскопа - не менее 15 мм -? при минимальном увеличении и не менее 63 мм -? при максимальном увеличении.
Относительная разность увеличений оптической систем правой и левой части кольпоскопа не превышает 3%.
Диаметры зрачков выхода (1,4 ± 0,1) мм.
Кольпоскоп обеспечивает изменение межзрачкового расстояния от 58мм до 75мм.
Диаметр освещенного поля - 70мм.
Освещенность создаваемая кольпоскопом на предметной плоскости при номинальном напряжении сети не менее 2500лк.
Кольпоскоп работает от сети переменного тока частотой 50Гц с номинальным напряжением 220В при отклонении напряжения сети не более чем на ± 10% от номинального значения.
Мощность, потребляемая кольпоскопом от сети, не превышает 50ВА при номинальном напряжении сети.
Перемещение оптической головки вдоль оптической оси не менее 25мм.
Габаритные размеры кольпоскопа - 400 х 420 х 1400мм.
Масса кольпоскопа в упаковке - не более 25 кг
Даные для транспортировки:
Габаритные размеры кольпоскопа - 400 х 420 х 1400мм
Масса кольпоскопа в упаковке - не более 25 кг
Основные преимущества
Волоконно-осветительная система, составляющими которой являются волоконный световод и осветитель обеспечивают хорошую освещённость в поле зрения кольпоскопа КС-01. В кольпоскопе КС-01 с галогеновой системой освещения используются лампы PHILIPS или OSRAM, срок службы которых при средней эксплуатации составляет около 2,5 лет. При необходимости лампы можно приобрести в хозяйственных магазинах.
Пятиступенчатая система смены увеличения - от 2,5 до 31,5 крат оптической системы кольпоскопа КС-01 позволяет детально изучить сосудистый рисунок и ткани на клеточном уровне.
Стабильное положение прибора при исследовании обеспечивается системой тормозов, встроенных в основание кольпоскопа КС-01. Последнее у этой модели кольпоскопа приспособлено для работы с большинством популярных моделей гинекологических кресел.
Оптическая головка крепится с помощью механизма подъёма из нержавеющей стали на пантографическом пружинном рычаге, степень свободы которого удобно регулируется одним зажимом-винтом.
Базовый комплект поставки
штатив 1 шт.,
головка оптическая 1 шт.,
осветитель 1 шт.,
световой кабель 1 шт.,
сине-зеленый фильтр-1шт.
видеокомплекс Стандарт-1шт.
укладка-футляр (транспортировочная)1шт.,
руководство по эксплуатации 1 шт.
