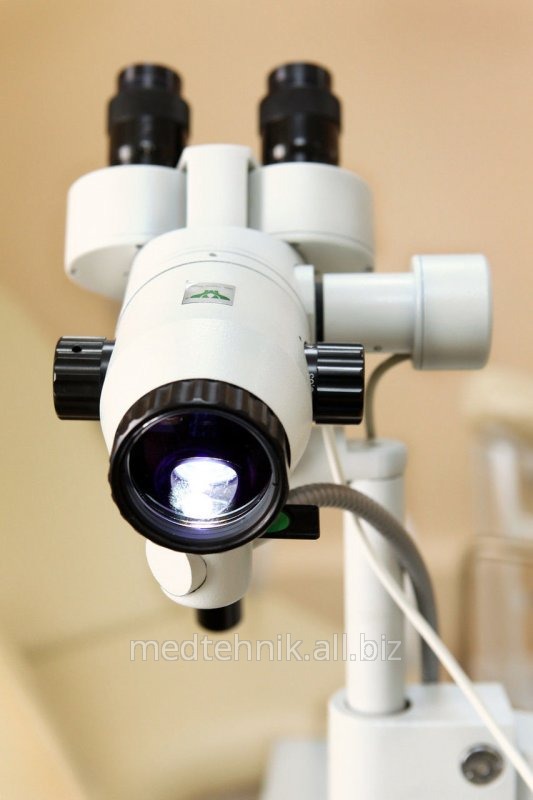

В конструкции кольпоскопа применена:
Прецизионная оптика с высоким качеством изображения и исправленными аберрациями; Оптическая схема обеспечивает применение широкоугольных окуляров; Система смены увеличения 5-ступенчатая Осветительная система создает оптимальную для обследования освещенность; Конструкция системы ориентации обеспечивает следующие подвижки:перемещение по вертикали за счет регулировочного механизма стойки и микрометрического механизма вертикального перемещения;перемещение по горизонтали и разворот за счет микрометрической фокусировки и взаимного перемещения рычагов;наклон оптической головки относительно горизонтальной оси с помощью механизма заклона;вращение вокруг вертикальной оси.
Предусмотрены:
Сине-зеленый фильтр для наблюдения сосудов и вращаемая окулярная сетка оценки размеров выявленных патологий. Возможность установки оптического делителя, для подключения фото- и видеокамеры (в том числе цифровых). Большой опциональный комплект объективов и окуляров позволяет оптимизировать параметры кольпоскопа как для рутинных, так и для специализированных исследований. Разработано два вида напольного основания: на рычагах и параллелограммном механизме. Возможность крепления кольпоскопа к креслу.
Технические характеристики:
Видимое увеличение при стандартных окулярах 12,5х
2,7 ; 4 ; 6,7 ; 10,7 ; 16,7
Система смены увеличений
дискретная
Фокус объектива, мм.
200 ; 250 ; 300 (стандарт)
Увеличение окуляров, крат
12,5( стандарт) ; 20
Фокусное расстояние объектива, мм.
300
Линейное поле кольпоскопа в пространстве предмета, мм
84,4 ; 56,2 ; 33,7 ; 21,1 ; 13,5
Диапазон регулировки межзрачкового расстояния, мм
52-75
Диоптрийная подвижка окуляров, дптр
±7
Осветительная система
коаксиальная волоконно-оптическая
Источник света
галогенная лампа 12В/100Вт
Перемещение микрометрического механизма фокусировки, мм.
42
Перемещение по высоте грубое по цилиндрической направляющей, мм
277
Автоматическая рег-ка освещенности
есть
Освещенность, лк
12 000
Питание от сети переменного тока
напряжение 220-230В,
частота 50-60 Гц
Габаритные размеры, мм
1200*670*1800 мм (пантограф), 1100*670*1404 (рычаги)
Масса кольпоскопа
38/25 кг
Технические характеристики встроенной ТВ-камеры:
Тип камеры
VEI-830-USB
Объектив
C/CS-Mount
Стандарт
RAW RGB
Тип КМОП-матрицы
OmniVision OV8810, CMOS, формат 1/3,2 дюйма
Число активных элементов
3264 (H) x 2448 (V)
Размер пикселя
1,4мкм (H) x 1,4мкм (V)
Частота кадров
640х480 - 46Гц, 800х600 - 42 Гц, 1024х768 - 31Гц, 1280x1024 - 22 Гц, 1600х1200 - 17Гц, 2048х1536 - 9Гц, 1280х720 - 31Гц, 1920х1080 - 13Гц
Максимальная рабочая освещ?нность
100 000 lk
Потребляемый ток
Не более 170 mA
Размеры (без объектива)
32x32x25,5mm
Масса (без объектива)
25 g
Также кольпоскопы КМ-2 могут комплектоваться подставкой под ноутбук/монитор.
