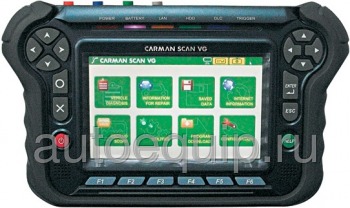

"Carman Scan VG+" является ультрасовременным профессиональным диагностическим аппаратом, выполненным в виде сканера с жидкокристаллическим цветным графическим дисплеем с диагональю 7", активной матрицей(touch screen) в одном корпусе с 4-х канальным запоминающим осциллографом, мультиметром и импульсным генератором сигналов датчиков и активаторов.
Диагностируемые автомобили
Asia: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, Ssang Yong, Daihatsu, Samsung
Europe: Benz, BMW, Audi, Volkswagen, Seat, Scoda, Saab, Opel, Renault, Citroen, Peugeot, Ford, Fiat, Samand, Volvo, LADA, ГАЗ, УАЗ
Системы
Все электронные системы и электрические цепи автомобиля:
ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и др.
Спецификация
· Core Module : Geode LX800-500mHz, 512Mb DDR RAM
· CPLD : ALTERA EMP3256ATi144, RAM type
· Дисплей : Встроенный контроллер, подсветка диодами LED
· Загрузка программ : Жесткий Диск 80Гб
· Подсветка : Настраивается с помощью цифрового потенциметра
· Осциллограф : Возможен анализ КАН сигнала
· Сила тока StandBy : 250uA
· DLC коммуникация : Мультиканальная для всех протоколов
· Протоколы : Поддержка High Speed K-Line, J1587, SWCAN, CCD added
· Аудио : Встроенный усилитель, нет шума в динамиках
· Питание : Загрузка возможна при 0%зарядки аккумулятора
· USB 2.0 : Скорость передачи данных более 5Мб в секунду
Функции сканера:
· Чтение и расшифровка кодов ошибок.
· Стирание ошибок.
· Вывод текущих данных (в цифровом и графическом виде).
· Формирование групп параметров вручную.
· Проверка (активация) исполнительных механизмов.
· Возможность графического сравнения выбранного параметра со всеми остальными.
· Запись текущих параметров.
· Симуляция сигналов датчиков.
· Идентификация систем (блоков управления).
· Проведение адаптации.
· Сброс сервисных интервалов.
· Чтение и программирование иммобилайзера.
· Поддержка протоколов OBD-I, OBD-II, EuroOBD, CAN Communication.
Мотортестер:
· 4-х канальный осциллограф с возможностью ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения.
· Разрешение по напряжению: 0,2V ~ 50V.
· Разрешение временной развертки: 0,020mS ~ 50 sec.
· Скорость обмена: 10 Мб графики/сек. (10Mb sample/sec).
· Частота: 0Гц - 10КГц
· 4-х канальный мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов).
· Измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока.
· Отображение максимального, минимального и текущего значений.
· Вольтаж: ±500V max.
· Изменение скважности сигналов (0 - 99.9%).
· Возможность настройки триггера(Режим/Источник/Уровень/Задержка).
· Источник: 5 режимов.
· Уровень: 0 - 100%.
· Задержка: 0 - 100%.
· Осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем.
· Максимальное напряжение - 100 kV.
· Баланс мощности по цилиндрам (с помощью токовых зажимов).
· Низкий ток: 50mA ~ 100A.
· Высокий ток: 1A ~ 600A.
· Возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме.
· Фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка.
· Возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти).
· «Hot Help» по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, электрические схемы, типовые осциллограммы и т.д.).
Цифровой 4-х канальный Осциллоскоп
Генератор импульсов:
· Частота: 1 - 200 kHz (период 1 с - 10.00 мc).
· Нагрузка: 1 - 100%.
Имитация сигналов датчиков и активаторов со схемой датчика
Дополнительно
· Возможность подключения к стандартному компьютеру (обработка результатов измерений).
· Возможность подключения к стандартной клавиатуре.
· Возможность выхода на принтер (стационарный, переносной).
· Универсальное питание.
Системная конфигурация
Программное обеспечение для ПК
· Управление всеми экранами прибора с помощью функции touch screenПК
· Печать любого изображения с экрана на принтер
· Анализ записанных данных по результатам измерений
· Загрузка программного обеспечения
· Обеспечение загрузки данных измерений с Вашего ПК или из памяти прибора
· Загрузка или сохранение текущего изображения на Ваш ПК
Основные возможности прибора
· Диагностические коды ошибок - просмотр, удаление
· Текущие данные
· Запись Текущих данных
· Активационный тест исполнительных механизмов
· Специальные функции и тесты
· Кодирование
· Прописка датчиков и ключей
· Информация об ID систем и ПО контроллера
·
Расширенные измерительные функции
· 4-х канальный осциллоскоп
· Мультиметр
· Активационный тест датчиков от 0 до 5вольт и активаторов от 0 до 12вольт
· Сканер - симулятор датчиков
Профессиональное применение
· Графический анализ
· Форма сигнала вторичного зажигания
· Эталонные формы сигналов
· Электрические схемы
Функция вывода на экран электрических схем
Функция вывода на экран эталонных значений датчиков
Функция вывода на экран эталонных сигналов датчиков
Указание места расположения диагностического разъема
Специальные функции мультиметра
· Высокий ток
· Низкий ток
· Температура
· Давление
· Вторичное зажигание
Спецификация
Языки · Русский
· Английский
· Китайский
· Немецкий
· Французский
· Испанский
· Итальянский
· Португальский
· Греческий
· Турецкий и др.
Размер
· ширина - 285 мм
· длина - 180 мм
· толщина - 50 мм
· Вес основного блока 1.2 кг
Оперативная память: 512Мб
Дисплей: 7" ЖК с активной матрицей разрешением 800х400пикселей VGA out
Связь с РС: USB 2,0
Операционная система - Windows CE 5.0 NET, поддержка GUI
Коммуникация - Host USB1.1, USB 2.0, Client LAN, RS-232C
Жесткий диск объемом 80GB
Вес основного блока: 1,2 кг
Цвет корпуса: черный
Цвет защитного резинового чехла: серый
Питание: 8 ~ 16V DC
Дополнения:
Пакет "Европа-1" — Audi-VW, BMW, MB, Opel, Lada; "Америка" — Chrysler, Jeep, GM, Ford; программы Франция (Peugeot, Citroёn, Renault)
— 1 100 $
Адаптеры Франция (Peugeot, Citroёn, Renault)
— 600 $
