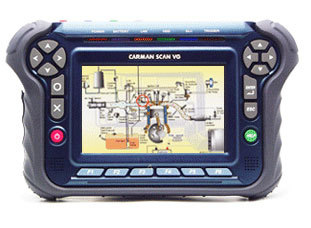

Сканер CARMAN SCAN VG

Производитель: Корея

Бренд: NEXTECH

"Carman Scan VG+" является ультрасовременным профессиональным диагностическим аппаратом, выполненным в виде сканера с жидкокристаллическим цветным графическим дисплеем с диагональю 7", активной матрицей(touch screen) в одном корпусе с 4-х канальным запоминающим осциллографом, мультиметром и импульсным генератором сигналов датчиков и активаторов.

Диагностируемые автомобили:

Asia: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, Ssang Yong, Daihatsu, Samsung
Europe: Benz, BMW, Audi, Volkswagen, Seat, Scoda, Saab, Opel, Renault, Citroen, Peugeot, Ford, Fiat, Samand, Volvo, LADA, ГАЗ, УАЗ
USA: General Motors, Chrysler, Jeep, Ford

Диагностируемые системы:

Все электронные системы и электрические цепи автомобиля:
ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и др.

Спецификация:

Core Module: Geode LX800-500mHz, 512Mb DDR RAMCPLD: ALTERA EMP3256ATi144, RAM typeДисплей: Встроенный контроллер, подсветка диодами LED Загрузка программ: Жесткий Диск 80ГбПодсветка: Настраивается с помощью цифрового потенциметраОсциллограф: Возможен анализ КАН сигналаСила тока StandBy: 250uADLC коммуникация: Мультиканальная для всех протоколовПротоколы: Поддержка High Speed K-Line, J1587, SWCAN, CCD addedАудио: Встроенный усилитель, нет шума в динамикахПитание: Загрузка возможна при 0%зарядки аккумулятораUSB 2.0: Скорость передачи данных более 5Мб в секунду

Функции сканера:

Чтение и расшифровка кодов ошибок.Стирание ошибок.Вывод текущих данных (в цифровом и графическом виде).Формирование групп параметров вручную.Проверка (активация) исполнительных механизмов.Возможность графического сравнения выбранного параметра со всеми остальными.Запись текущих параметров.Симуляция сигналов датчиков.Идентификация систем (блоков управления).Проведение адаптации.Сброс сервисных интервалов.Чтение и программирование иммобилайзера.Поддержка протоколов OBD-I, OBD-II, EuroOBD, CAN Communication.

Мотортестер:

4-х канальный осциллограф с возможностью ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения.Разрешение по напряжению: 0,2V ~ 50V.Разрешение временной развертки: 0,020mS ~ 50 sec.Скорость обмена: 10 Мб графики/сек. (10Mb sample/sec).Частота: 0Гц - 10КГц4-х канальный мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов).Измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока.Отображение максимального, минимального и текущего значений.Вольтаж: ±500V max.Изменение скважности сигналов (0 - 99.9%).Возможность настройки триггера(Режим/Источник/Уровень/Задержка).Источник: 5 режимов.Уровень: 0 - 100%.Задержка: 0 - 100%.Осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем.Максимальное напряжение - 100 kV.Баланс мощности по цилиндрам (с помощью токовых зажимов).Низкий ток: 50mA ~ 100A.Высокий ток: 1A ~ 600A.Возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме.Фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка.Возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти).«Hot Help» по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, электрические схемы, типовые осциллограммы и т.д.).

Дополнительно

Возможность подключения к стандартному компьютеру (обработка результатов измерений).Возможность подключения к стандартной клавиатуре.Возможность выхода на принтер (стационарный, переносной).Универсальное питание.

Системная конфигурация

Программное обеспечение для ПК

Управление всеми экранами прибора с помощью функции touch screenПКПечать любого изображения с экрана на принтерАнализ записанных данных по результатам измеренийЗагрузка программного обеспеченияОбеспечение загрузки данных измерений с Вашего ПК или из памяти прибораЗагрузка или сохранение текущего изображения на Ваш ПК

Основные возможности прибора

Диагностические коды ошибок - просмотр, удалениеТекущие данныеЗапись Текущих данныхАктивационный тест исполнительных механизмовСпециальные функции и тестыКодированиеПрописка датчиков и ключейИнформация об ID систем и ПО контроллера

Расширенные измерительные функции

4-х канальный осциллоскопМультиметрАктивационный тест датчиков от 0 до 5вольт и активаторов от 0 до 12вольтСканер - симулятор датчиков

Профессиональное применение

Графический анализФорма сигнала вторичного зажиганияЭталонные формы сигналовЭлектрические схемы: функция вывода на экран электрических схем, функция вывода на экран эталонных значений датчиков, функция вывода на экран эталонных сигналов датчиков, указание места расположения диагностического разъема

Специальные функции мультиметра

Высокий токНизкий токТемператураДавлениеВторичное зажигание

Спецификация

Языки

Русский, Английский, Китайский, Немецкий, Французский, Испанский, Итальянский, Португальский, Греческий, Турецкий и др.

Размер:

ширина - 285 ммдлина - 180 ммтолщина - 50 мм

Вес основного блока 1.2 кг

Оперативная память: 512Мб
Дисплей: 7" ЖК с активной матрицей разрешением 800х400пикселей VGA out
Связь с РС: USB 2,0
Операционная система - Windows CE 5.0 NET, поддержка GUI
Коммуникация - Host USB1.1, USB 2.0, Client LAN, RS-232C
Жесткий диск объемом 80GB
Вес основного блока: 1,2 кг
Цвет корпуса: черный
Цвет защитного резинового чехла: серый
Питание: 8 ~ 16V DC

Базовый комплект

Основной корпусЗащитный чехолДиагностический кабель DLC OBD-IIКомплект щупов осциллографа- 4штКабель питания от прикуривателяАдаптер питания от АКБИнструкция пользователяПрограмма на CD + инструкцияКабель USBУпаковочный чемоданКабель питания AC/DC 220вольтКабель R232Клещи для вторичного зажиганияТоковые зажимыПрограмма поддержки протоколов OBD-I, OBD-II, EuroOBD, CAN Communication, KWP2000, ISO, SAEСправочная и техническая информация по ремонту и диагностике заявленных автомобилей и системСборник электрических схем и распиновок модулей по заявленным автомобилям

Европейский комплект

Адаптер BMWАдаптер Benz generalАдаптер Audi / VWАдаптер Benz (38 pin)Адаптер OpelАдаптер PSA (30 pin)[опция]Адаптер PSA (2 pin)[опция]Адаптер Renault[опция]Адаптер Fiat[опция]Программное обеспечение по диагностике европейских автомобилей в соответствии с заявленной картой покрытия

Американский комплект

Адаптер GM/ Ford / Chrysler - он же DLC кабельПрограммное обеспечение по диагностике американских автомобилей в соответствии с заявленной картой покрытия

Азиатский комплект

Адаптер Hyundai / MitsubishiАдаптер ToyotaАдаптер NissanАдаптер MazdaАдаптер SsangYongАдаптер Kia / SsangYongАдаптер Daewoo / GMАдаптер Kia / MazdaАдаптер Honda (3 pin)Адаптер Honda (5 pin)Адаптер Nissan (14 pin)Адаптер Subaru (9 pin)

Программное обеспечение по диагностике азиатских автомобилей в соответствии с заявленной картой покрытия.
