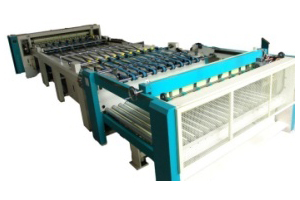

Машина для резки NC SFC120 используется для резки двухслойного гофрированного картона, а затем для его укладки и проведения следующих операций по ламинированию и склеиванию. Машина в основном состоит из секций подачи, продольной резки и укладки.
Секция подачи бумаги осуществляется гибким механизмом питания при помощи ремней и резинового валика. Секция продольной резки машины NC оснащена верхним и нижним дисковым ножом для работы по принципу ножниц. Угол скашивания кромок составляет 45 °, что обеспечивает правильные края без заусенцев. Секция подачи бумаги и секция продольной резки работают от двигателя с переменной частотой 3.7кВт. Кроме того, секция поперечной резки управляется серводвигателем переменного тока, мощность резания которого составляет 5.5кВт.
Верхний и нижний режущие валики приводятся в действие через точное зацепление шестерен, и охлаждаются при помощи автоматической циклической системы подачи смазки. Верхний и нижний режущие валики работают по принципу ножниц с углом разделки кромки в 2 °. Относительное положение элементов ЗП в зацеплении верхнего и нижнего ножей можно скорректировать, затянув винт.
Измерительный датчик скорости установлен ??в конце подающих валиков. Кроме того, машина для резки оснащена платформой управления с 15" жидкокристаллическим экраном. Кнопка управления позволяет легко осуществлять разделенное снабжение электропитанием, а также запуск, остановку, ускорение и замедление работы.
Машина для резки бумаги NC на выбор имеет два режима укладки: укладка согласно высоте и укладка согласно количеству. Эти два режима можно свободно переключать в соответствии с реальными потребностями производства. Кроме того, секция передачи состоит из трех секций. Первая секция используется для разделения одностороннего гофрированного листа (контролируется двигателем переменной частоты с мощностью 2.2кВт), вторая секция предназначена для укладки разделенных листов (контролируется двигателем переменной частоты с мощностью 3.7кВт), а третья секция осуществляет передачу разделенных листов на укладчик (контролируется двигателем переменной частоты с мощностью 3.7кВт).
Секция укладки разработана с рациональной конструкцией. Максимальная высота укладки составляет 300мм, максимальная длина укладки составляет 1600мм. Машина для резки NC может без перебоев реализовать автоматический подсчет и автоматическую укладку. Фотоэлектрический выключатель предназначен для контроля подсчета листов, а ПЛК используется для управления работой каждой секции передачи и секции укладки. После резки листы складываются по порядку вне зависимости на сколько частей был разрезан один лист. Машина для резки бумаги также оснащена пневматическим подъемным устройством для укладки и сшивания. В конечном итоге, стопка бумаги выводится двумя направляющими шириной в 400мм.
Технические параметры машины для резки NC
Макс. механическая скорость: 120м/мин
Ширина бумажного полотна: 1800мм
Рабочие давление пара: 0.8-1.2МПа
Экономичная скорость: 80-110м/мин
Точность резки (с постоянной скоростью): ± 1мм
Диапазон резки: от 300мм до 1600мм
Перечень скоростей машины для резки NC Длина резки (мм) Нарезка на одну часть (м/мин) Нарезка на две части (м/мин) Нарезка на три и четыре части (м/мин) 300 40 40 40 400 55 55 55 500 71 71 71 600 90 80 70 670 120 100 80 670-1000 120 110 85 1000-1300 100 80 50
Примечание: параметры выше были получены без каких-либо вспомогательных средств. Условия для достижения расчетной скорости приведены ниже: 1. Класс необработанной бумаги не должен быть ниже, чем класс B. Она не должна иметь видимых изгибов, расслаивания и деформаций. 2. Соотношение длины и ширины резки не должно быть более чем 2:1.
Основные импортные комплектующие машины для резки NC Название Модель Место происхождения Сервопривод Sieмens Германия Сервомотор PHASE Италия Опорный блок LK Китай Пускатель Schneider Франция Фотоэлектрический коммутатор Autonics Корея ПЛК Oмron Япония Реле Schneider Франция Кнопка управления Schneider Франция Преобразователь частоты Huichuan Китай Шестеренчатый редуктор Chengbang Тайвань Мотор с переменной частотой Dongyuan Тайвань Синхронный ремень Xibeike Китай Режущий нож Jifeng Тайвань Дисковый нож Jifeng Тайвань
