Мобильный Аппаратно-программный комплекс ЭКГ "ТКД Кардио"

Комплекс предназначен для дистанционной диагностики состояния сердечно - сосудистой системы человека, в первую очередь - для ранней диагностики острого коронарного синдрома и его своевременного адекватного лечения.

Основными составными частями комплекса являются:

·специализированное программное обеспечение «ТКД - Кардио», которое в свою очередь, состоит из серверной части и консольных приложений администратора, врача и оператора;

·портативные цифровые кардиорегистраторы «Мини- Кард» со встроенным устройством Bluetooth и в комплекте с кабелем пациента и электродами;

·устройства коммутации - персональные компьютеры, ноутбуки, нетбуки, планшетные компьютеры - предназначены для приема кардиограмм с кардиорегистратора, передачи их в единую базу данных системы, обеспечения доступа с удаленных рабочих мест пользователей системы к единой базе данных в пределах выделенных им прав.

Технические средства комплекса «ТКД - Кардио» позволяют создать многоуровневую структуру для использования ее в сфере здравоохранения - систему телекардиодиагностики (систему ТКД).

Примером такой системы ТКД может служить структура, которая создана в Самарской области под эгидой Самарского областного клинического кардиологического диспансера (СОККД). При помощи этой системы осуществляется ранняя диагностика острого коронарного синдрома и своевременно проводится специализированное лечение.

Пользователи первого уровня - это участковые врачи, бригады скорой помощи, врачи общей практики, ФАПы и т.д. - оснащены портативными кардиорегистраторами и компьютерами с программой «ТКД - Кардио оператор». Они имеют возможность снять ЭКГ, передать ее по каналам связи на сервер центра диагностики, получить в режиме реального времени расшифровку ЭКГ и консультации квалифицированных специалистов, просмотреть и распечатать любую из ранее снятых ЭКГ своих пациентов, редактировать данные своих пациентов.

Пользователями второго уровня являются районные больницы, поликлиники, станции скрой помощи. Они имеют доступ (с правами администрирования) к разделу базы данных, в котором накапливается информация от первичных пользователей своей организации.

Третий уровень - это межрайонные центры, крупные клиники. В них созданы рабочие места с установленной программой «ТКД - Кардио консультант» (без права администрирования) с доступом к разделам базы данных, принадлежащих определенным районам и больницам. Их задача - оперативно консультировать работников первичного звена в сложных случаях, рекомендовать тактику лечения (в том числе по введению тромболитиков), принимать больных для оказания экстренной помощи.

Эту же задачу, только в масштабе всей области, решает учреждение четвертого уровня - областной кардиологический диспансер.

Важными элементами системы являются технический и диагностический центры ООО «Телекардиодиагностики». Технический центр решает задачи глобального администрирования, обслуживания сервера, обновления программного обеспечения, консультационной и технической поддержки.

Центр диагностики обеспечивает круглосуточный прием и расшифровку кардиограмм. Наличие такого центра решает, по крайней мере, две проблемы: первая - кадровый дефицит узких специалистов на местах; вторая - эффективное использование квалифицированных специалистов, сосредоточив их в едином центре.

Комплекс «ТКД - Кардио» эффективен и при его использовании в более простых структурах, когда группа пользователей подключена к одному медицинскому центру. В этом случае в базе данных создается независимый раздел этого центра (компании), в котором все права администрирования и доступа принадлежат этой компании. Расшифровку ЭКГ владельцы раздела могут организовать собственными силами либо привлечь к этому сторонние организации.

Программное обеспечение «ТКД - Кардио» позволяет использовать комплекс в локальном варианте (с ограниченными функциональными возможностями). В этом случае кардиограммы не отправляются на сервер в базу данных, а сохраняются на компьютере. Эта опция актуальна при отсутствии связи с сервером. При восстановлении связи все снятые кардиограммы можно переслать в базу данных, где они хранятся неограниченно долго и могут быть использованы при диспансеризации населения.

Основными достоинствами аппаратно - программного комплекса «ТКД - Кардио» являются:

1.Цифровой способ записи и передачи сигнала.

2.Контроль качества наложения электродов.

3.Удобство эксплуатации, низкая стоимость по сравнению с аналогами.

4.Наша система построена с использованием «облачной» технологи: пользователю системы «ТКД - Кардио» нет необходимости приобретать дорогостоящие сервер и программное обеспечение для него, организовывать службу технической поддержки.

5.Возможность сохранения снятых кардиограмм на персональном компьютере при отсутствии связи с сервером.

6.Возможность работы с цифровым и аналоговым кардиосигналом.

7.Высокое качество обработки сигнала за счет применения системы фильтров и специальной математической обработки кардиосигнала.

8.Автоматическая идентификация пациента.

9.Возможность интерактивного доступа пользователей к базе данных (с сотового телефона или компьютера).

10.Высокое разрешение записи.

11.Передача данных через радиоканал Bluetooth полностью исключает опасность поражения пациента электрическим током, снижает помехи на ЭКГ и делает «МИНИ-КАРД» значительно удобней в эксплуатации.

12.Использование стандартного кабеля пациента.

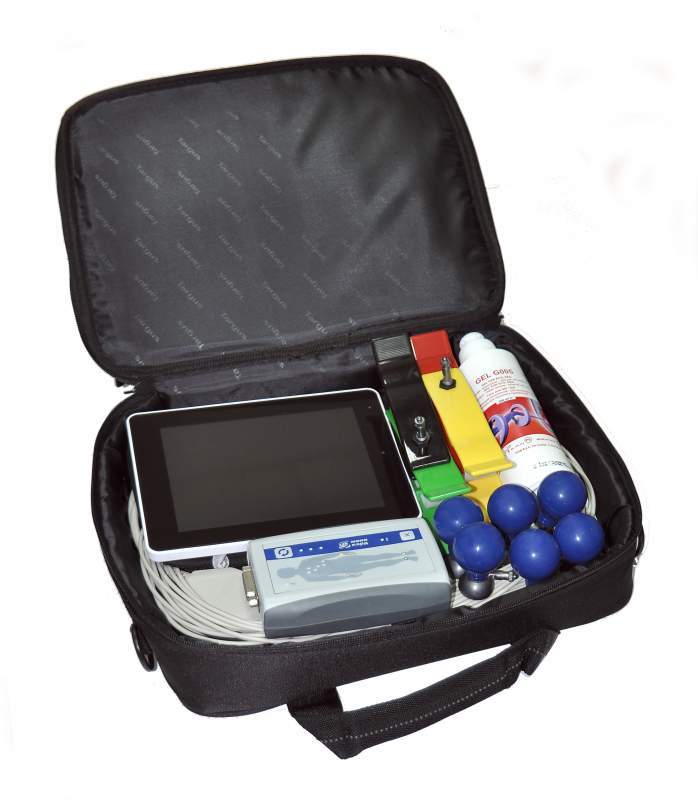

Комплект поставки комплекса может варьироваться в зависимости от потребности заказчика. Стоимость комплектующих изделий и программного обеспечения приведены в таблице.

№ п/п Наименование Стоимость, руб. 1 Кардиорегистратор «Мини-Кард» 21 500,00 2 Кабель пациента 5 400,00 3 Многоразовые электроды 3 200,00 4 Термопринтер 18 000,0 5 Программное обеспечение «ТКД-Кардио врач» (годовая лицензия) 30 000,0 6 Программное обеспечение «ТКД-Кардио врач-консультант» (годовая лицензия) 15 000,0 7 Программное обеспечение «ТКД-Кардио оператор» (годовая лицензия) 8 000,0 8 Сумка 1 000,0

Для работы с программой «ТКД - Кардио» требуется операционная система не ниже Windows XP, для планшетного компьютера рекомендуем Windows 8.

Комплекс имеет регистрационное удостоверение МЗ РФ №ФСР 2011/10121 и сертификат соответствия №РОСС RU.ИМ35.Н00021. ООО «Телекардиодиагностика» осуществляет медицинскую деятельность на основании лицензии №ЛО-63-01-001619 от 27.06.2012г.
