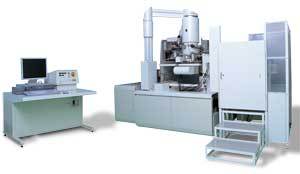

Система электронно-лучевой литографии JBX-9300FS производства JEOL высокопроизводительная Высокопроизводительная система электронно-лучевой литографии JBX-9300FS производства JEOL (Япония)
Высокоскоростная промышленная система электронно-лучевой литографии JBX-9300FS предназначена для производства субмикронных и наноразмерных полупроводниковых устройств. Система может работать с пластинами из различных материалов диаметром до 300 мм (12?) включительно, позволяет генерировать изображения с частотой 50 МГц, обладает высокой надежностью и производительностью. Уникальная система позиционирования позволяет достигать высокой точности сшивки проэкспонированных областей даже на больших полях зрения.
Основные технические характеристики:
Форма пучка круглое пятно Сканирование Векторное Ускоряющее напряжение 50кВ/100кВ Скорость сканирования 50МГц Минимальная ширина линии не более 20 нм Максимальный диаметр подложки 300 мм (12 дюймов) Погрешность сшивки рабочих областей не более 20нм на поле зрения 1 мм
Другие системы электронно-лучевой литографии JEOL:
Электронная пушка Ускоряющее наряжение Минимальный размер пучка Размер пластин Форма пучка Развертка
JBX-3050MV LaB6 single crystal 50 кВ. 6 дюймов
(маски)
изменяемая Векторное сканирование
JBX-5500FS ZrO/W
(типа Шотки) 50 кВ / 25 кВ 2 нм. пластины 100 мм пятно Векторное сканирование
JBX-6300FS ZrO/W (Schottky) 100 кВ / 50 кВ / 25 кВ 2 нм. пластины до 200 мм. пятно Векторное сканирование
JBX-9300FS ZrO/W (Schottky) 100 кВ / 50 кВ 4нм (100 кВ)
7нм (50 кВ) пластины до 300 мм. пятно Векторное сканирование
