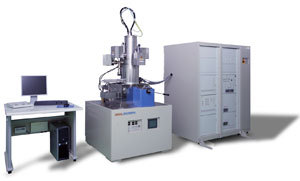

Система электронно-лучевой литографии JBX-5500FS производства JEOL (Япония)
JBX-5500FS - компактная система электронно-лучевой литографии, предназначенная для отработки технологий и малосерийного производства субмикронных и наноразмерных полупроводниковых устройств. Система может работать с пластинами из различных материалов диаметром до 101,6 мм (4?) включительно, позволяет генерировать изображения с частотой 12 МГц и динамическим диапазоном 18 бит, обладает высокой надежностью и простотой управления.
Для удобства и быстроты работы, в JBX-5500FS реализовано 2 режима литографии: высокоскоростной (4-линзовый) и сверхвысокоразрешающий (5-тилинзовый).
Основные технические характеристики:
Форма пучка круглое пятно Сканирование Векторное Ускоряющее напряжение 25кВ / 50кВ Ток пучка 30пА - 20нА Минимальная ширина линии не более 10нм Минимальный диаметр пятна не более 6 нм Максимальный диаметр подложки 102,6 мм (4 дюйма) Погрешность сшивки рабочих областей не более 40нм Максимальный размер области экспозиции 2мм * 2мм (4-линзовый режим, 25кВ) 0,2мм * 0,2мм (5-линзовый режим, 25кВ)
Другие системы электронно-лучевой литографии JEOL:
Электронная пушка Ускоряющее наряжение Минимальный размер пучка Размер пластин Форма пучка Развертка
JBX-3050MV LaB6 single crystal 50 кВ. 6 дюймов
(маски)
изменяемая Векторное сканирование
JBX-5500FS ZrO/W
(типа Шотки) 50 кВ / 25 кВ 2 нм. пластины 100 мм пятно Векторное сканирование
JBX-6300FS ZrO/W (Schottky) 100 кВ / 50 кВ / 25 кВ 2 нм. пластины до 200 мм. пятно Векторное сканирование
JBX-9300FS ZrO/W (Schottky) 100 кВ / 50 кВ 4нм (100 кВ)
7нм (50 кВ) пластины до 300 мм. пятно Векторное сканирование
