Опоры подвесные (Т23.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 89 до 325 мм.

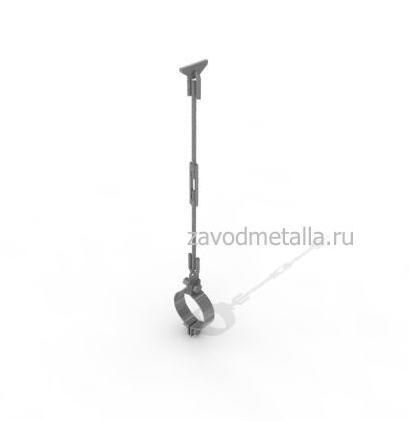

Опора подвесная жесткая для горизонтальных трубопроводов
Дн 89-325 мм Т23.00.00.000 СБ
Обозначение Дн, мм Допускаемая нагрузка, кгс d, мм Н, мм Вес, кг Цена руб./кг Цена min max Т23.01 89 300 10 1150 1230 2,08 250 520 Т23.02 1380 1480 2,23 250 558 Т23.03 1630 1730 2,39 250 598 Т23.04 1880 1980 2,54 250 635 Т23.05 2130 2230 2,7 250 675 Т23.06 2380 2480 2,85 250 713 Т23.07 2630 2730 3 250 750 Т23.08 108 500 12 1160 1260 2,7 250 675 Т23.09 1410 1510 2,93 250 733 Т23.10 1660 1760 3,15 250 788 Т23.11 1910 2010 3,37 250 843 Т23.12 2160 2260 3,59 250 898 Т23.13 2310 2410 3,81 250 953 Т23.14 2660 2760 4,03 250 1008 Т23.15 133 800 16 1150 1300 5,36 225 1206 Т23.16 1400 1550 5,75 225 1294 Т23.17 1650 1800 6,14 225 1382 Т23.18 1900 2050 6,55 225 1474 Т23.19 2150 2300 6,94 225 1562 Т23.20 2400 2550 7,33 225 1649 Т23.21 2650 2800 7,72 225 1737 Т23.22 159 1200 1160 1310 5,54 225 1247 Т23.23 1410 1560 5,93 225 1334 Т23.24 1660 1810 6,32 225 1422 Т23.25 1910 2060 6,73 225 1514 Т23.26 2160 2310 7,12 225 1602 Т23.27 2410 2560 7,51 225 1690 Т23.28 2660 2810 7,9 225 1778 Т23.29 194 1500 1180 1330 5,78 225 1301 Т23.30 1430 1580 6,17 225 1388 Т23.31 1680 1830 6,56 225 1476 Т23.32 1930 2080 6,97 225 1568 Т23.33 2180 2330 7,36 225 1656 Т23.34 2430 2580 7,75 225 1744 Т22.35 2680 2830 8,14 225 1832 Т23.36 219 2000 20 1190 1340 8,96 225 2016 Т23.37 1440 1590 9,58 225 2156 Т23.38 1690 1840 10,2 225 2295 Т23.39 1940 2090 10,82 225 2435 Т23.40 2190 2340 11,43 225 2572 Т23.41 2440 2590 12,05 225 2711 Т23.42 2690 2840 12,67 225 2851 Т23.43 273 2600 1240 1390 10,64 225 2394 Т23.44 1490 1640 11,26 225 2534 Т23.45 1740 1890 11,88 225 2673 Т23.46 1990 2140 12,5 225 2813 Т23.47 2240 2390 13,11 225 2950 Т23.48 2490 2640 13,73 225 3089 Т23.49 2740 2890 14,35 225 3229 Т23.50 325 3500 24 1290 1460 17 200 3400 Т23.51 1540 1710 17,89 200 3578 Т23.52 1790 1960 18,78 200 3756 Т23.53 2040 2210 19,66 200 3932 Т23.54 2290 2460 20,55 200 4110 Т23.55 2540 2710 21,44 200 4288 Т23.56 2790 2960 22,97 200 4594
