Опоры подвесные жесткие горизонтальных трубопроводов – тип Т24

Опоры подвесные (Т24.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 273 до 630 мм.

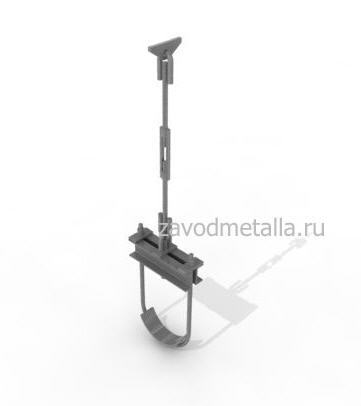

Опора подвесная жесткая для горизонтальных трубопроводов
Дн 273-630 мм Т24.00.00.000 СБ Обозначение Дн, мм Допускаемая нагрузка, кгс d, мм Н, мм Вес, кг Цена руб./кг Цена min max Т24.01 273 3500 24 1480 1630 26,1 200 5220 Т24.02 1730 1880 27 200 5400 Т24.03 1980 2130 27,9 200 5580 Т24.04 2230 2380 28,7 200 5740 Т24.05 2480 2630 29,6 200 5920 Т24.06 2730 2880 30,5 200 6100 Т24.07 2980 3130 32,1 200 6420 Т24.08 325 4500 30 1510 1660 41,8 175 7315 Т24.09 1760 1910 43,2 175 7560 Т24.10 2010 2160 44,6 175 7805 Т24.11 2260 2410 46 175 8050 Т24.12 2510 2660 47,4 175 8295 Т24.13 2760 2910 48,8 175 8540 Т24.14 3010 3160 50,1 175 8768 Т24.15 377 3500 24 1550 1700 31,7 200 6340 Т24.16 1800 1950 32,6 200 6520 Т24.17 2050 2200 33,5 200 6700 Т24.18 2300 2450 34,4 200 6880 Т24.19 2550 2700 35,2 200 7040 Т24.20 2800 2950 36,1 200 7220 Т24.21 3050 3200 37,7 200 7540 Т24.22 377 6200 36 1570 1720 63 150 9450 Т24.23 1820 1970 65 150 9750 Т24.24 2070 2220 67 150 10050 Т24.25 2320 2470 69 150 10350 Т24.26 2570 2720 71 150 10650 Т24.27 2820 2970 73 150 10950 Т24.28 3070 3220 75 150 11250 Т24.29 426 4500 30 1570 1720 45,7 175 7998 Т24.30 1820 1970 47,1 175 8243 Т24.31 2070 2220 48,5 175 8488 Т24.32 2320 2470 49,9 175 8733 Т24.33 2570 2720 51,3 175 8978 Т24.34 2820 2970 52,7 175 9223 Т24.35 3070 3220 54 175 9450 Т24.36 480 6200 36 1650 1840 68,9 150 10335 Т24.37 1900 2090 70,9 150 10635 Т24.38 2150 2340 72,9 150 10935 Т24.39 2400 2590 74,9 150 11235 Т24.40 2650 2840 76,9 150 11535 Т24.41 2900 3090 78,9 150 11835 Т24.42 3150 3340 80,9 150 12135 Т24.43 530 7000 1710 1900 76,4 150 11460 Т24.44 1960 2150 78,4 150 11760 Т24.45 2210 2400 80,4 150 12060 Т24.46 2460 2650 82,4 150 12360 Т24.47 2710 2900 84,4 150 12660 Т24.48 2960 3150 86,4 150 12960 Т24.49 3210 3400 88,4 150 13260 Т24.50 630 1750 1940 81,5 150 12225 Т24.51 2000 2190 83,5 150 12525 Т24.52 2250 2440 85,5 150 12825 Т24.53 2500 2690 87,5 150 13125 Т24.54 2750 2940 89,5 150 13425 Т24.55 3000 3190 91,5 150 13725 Т24.56 3250 3440 93,5 150 14025
