Установка мод. АСР-60 предназначена для бестраншейной прокладки (замены) труб от O100 до O315 мм. с размещением в котлованах или колодцах с минимальными размерами рабочей зоны 1500х1500 мм.
В базовый комплект поставки установки АСР-60 входят: силовой блок, гидроагрегат, соединительные рукава высокого давления длиной по 10 м с быстроразъемными соединениями, комплект ЗИП, техническое описание, паспорт.

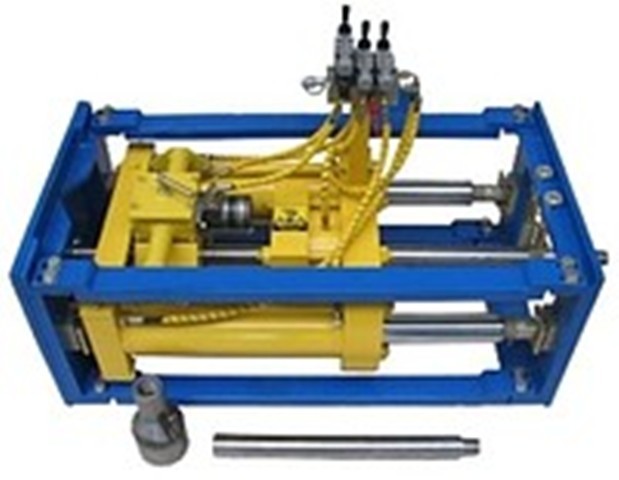

В состав силового блока входят:
— передняя траверса;
— замыкающая рама с 4-мя направляющими шпильками;
— 2 гидроцилиндра с ходом 380мм и суммарным тяговым усилием до 60т, толкающим усилием 30т;
— гидроуправляемый зажимной патрон;
— гидравлический ключ для свинчивания/развинчивания и проворота штанг (крутящий момент 1500 кн. );
— гидравлический блок управления;
— комплект деталей для сборки силового блока.
Габариты силового блока в раме (длина Х ширина Х высота) — 1500Х700Х1100мм.
Гидроагрегат в исполнении с бензомоторным, или, электрическим приводом, по заказу возможна дизельная насосная установка.
Параметры и состав гидроагрегата:
— рабочее давление - 40,0 МПа (макс. 50МПа);
— насосная установка N = 10 кВт, Q = 10 л/мин (бензомотор «Субару») или электродвигатель (3х380В, 50 Гц);
— гидробак объемом 100 л;
— блок гидроаппаратуры с ручным управлением;
— габариты (длина Х ширина Х высота) - 1320Х820Х1200 мм, масса без масла - 340 кг.
Дополнительно к базовому комплекту поставляются следующие принадлежности:
- рама сварная или сборная с радиусными или плоскими опорными плитами и дополнительной навесной передней плитой;
- штанги O58 мм, полезной длиной 640 мм;
- расширители-разрушители для прокладки труб O100…… 315 мм;
- комплект съемных разрезающих ножей - 4 шт. (в т. ч. 2 запасных);
- наконечник симметричный;
- переходник резьбовой;
- контейнеры для штанг емкостью 60 штанг.
Так же разработана и изготовляется установка АСРТ-60, главной особенностью установки является наличие съемной бурильной головки, устанавливаемой при обнаружении препятствий вместо легкосъемных узлов (зажимного патрона и ключа), используемых при силовом продавливании. Ввиду того что данная разработка выполнялась для нужд Министерства обороны РФ и основным требованием было уменьшение габаритных размеров и веса с сохранением функциональности.
