АСР-240
Установка мод. АСР-240 предназначена для бестраншейной прокладки (замены) труб от O150 до O620 мм с размещением в котлованах или колодцах с минимальными размерами рабочей зоны 1500х1500 мм.

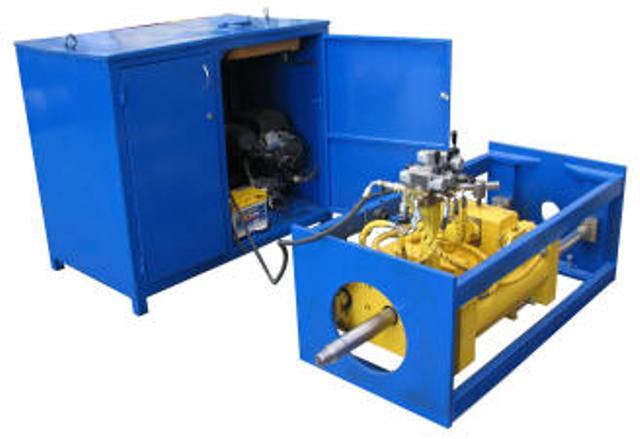

В базовый комплект поставки установки АСР-240 входят: силовой блок, гидроагрегат, соединительные рукава высокого давления длиной по 10 м. с быстроразъемными соединениями, комплект ЗИП, техническое описание, паспорт.
В состав силового блока входят:
— передняя траверса;
— замыкающая рама с 4-мя направляющими шпильками;
— 2 гидроцилиндра с ходом 380 мм и суммарным тяговым усилием до 240 т, толкающим усилием 100 т;
— гидроуправляемый зажимной патрон;
— гидравлический ключ для свинчивания — развинчивания / проворота штанг;
— гидравлический блок управления;
— площадка для оператора;
— комплект деталей для сборки силового блока;
— габариты силового блока в опорной раме 1500х1100х1250.
Параметры и состав гидроагрегата:
— рабочее давление - 40,0МПа (макс. 50МПа);
— насосная установка N = 10кВт, Q = 10л/мин (бензомотор «Субару») или электродвигатель (3х380В, 50 Гц),
— гидробак объемом 100 л;
— блок гидроаппаратуры с ручным управлением;
— габариты (длина Х ширина Х высота) - 1320Х820Х1200 мм, масса без масла - 340 кг.
Дополнительно к базовому комплекту поставляются следующие принадлежности:
- рама сварная или сборная с плоскими опорными плитами и дополнительной навесной передней плитой;
- расширители-разрушители для труб O160……620 мм;
- комплект съемных разрезающих ножей - 4шт. (в т. ч. 2 запасных);
- переходник резьбовой;
- наконечник симметричный;
- переходник резьбовой М42;
- контейнеры для штанг емкостью 30 штанг.
