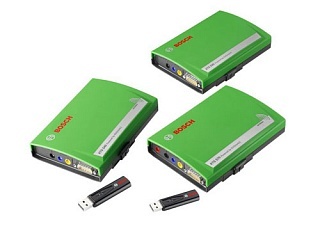

Системный тестер (сканер) Bosch KTS 540

Системный тестер (сканер) KTS 540

(арт) 0 684 400 540

В сочетании с персональным компьютером универсальный системный тестер (сканер) KTS 540, работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.). Обширный перечень марок и моделей автомобилей, с которыми работает сканер, определяется программным продуктом ESI[tronic], обеспечивающим его работу.

Сканер непосредственно подключается к диагностическому разъему автомобиля посредством кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.

Сканер KTS 540 оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером. Обмен данными с компьютером происходит посредством USB-кабеля или радиоканала Bluetooth.

Сканер KTS 540 идеальн в качестве дооснащения диагностических приборов на базе ПК, таких как, например, мотортестер FSA или система анализа отработавших газов BEA.

Функции сканера:

чтение и стирание памяти ошибок бортовой системы диагностики;вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;управление исполнительными механизмами;отображение положения разъемов и распределения контактов в них;сброс и установка сервисных сообщений;контроль масла;деблокирование иммобилайзера;вариантное кодирование;базисные настройки;параметры адаптации;функциональные тесты;проверка ESP;инициализация угла поворота колес;мультиметр;осциллограф;прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.).

Краткие технические характеристики:

Поддерживаемые протоколы обмена данными: ISO 9141-2 K/L lines; Blink-code; SAE-J1850 DLC (GM…); SAE-J1850 SPC (Ford); CAN ISO 11898 ISO 15765-4 (OBD); CAN Single Wire, High Speed-, Middle Speed-, Low Speed CAN.Мультиметр: напряжение 200 мВ - 200 В; Сопротивление 100 Ом - 1 Мом; Ток 2 мА - 1000 АРабочее напряжение - 7 - 30 В постоянного напряженияМощность, потребляемая от аккумуляторной батареи транспортного средства или от источники питания - примерно 6 ВтГабариты (Д x Ш x В) - 170 x 120 x 40 ммМасса (без соединительных проводов) - 325 гРабочая температура - 0 - 40°CОтносительная влажность воздуха 90% (при 2 °C)

Требования к компьютеру:

процессор Pentium IV / 1,5 ГГц и выше;RAM не менее 256 Мб;HDD не менее 40 Гб;DVD-дисковод;интерфейсы: 1 параллельный, 2 последовательных, 2 USB порта.

Для повышения удобства работы KTS можно дооснастить специализированными кабель-адаптерами и прочими дополнительными принадлежностями.

Комплектация:

Обозначение Номер для заказа KTS 540 Источник питания(15В/1A) 1 687 022 889 1 Кабель для подключения к сети 1 684 461 106 1 Кабель с адаптером OBD 1,5 м 1 684 465 555 1 Адаптер UNI4 1 684 463 539 1 Измерительный провод синий 1 684 430 066 1 Измерительный провод желтый 1 684 430 067 1 Провод заземления черного цвета 1 684 430 068 1 Измерительный щуп красного цвета 1 684 485 035 1 Соединительная клемма черного цвета 1 684 480 022 1 Соединительный провод USB 3м 1 684 465 562 1 USB-адаптер Bluetooth 1 687 023 382 1 Чемодан 1 685 438 019 1 Крепежный кронштейн 1 681 398 030 1 Инструкция по эксплуатации - 1 DVD-ROM ESI[tronic] - 1 Крепежные винты - 5

Дополнительные принадлежности (опции) для KTS 540:

Обозначение Номер для заказа * Кабель с адаптером Opel Vauxhall 1 684 463 464 * Кабель с адаптером Opel Multec 1 684 463 464 * Кабель с адаптером BMW 1 684 463 465 Кабель с адаптером Nissan OBD 16 pin (в сочетании с кабелем 1 684 463 465) 1 684 463 490 * Кабель с адаптером Nissan/Ford для KTS 5xx670 1 684 463 466 * Кабель с адаптером VW/Audi/Seat 1 684 463 467 * Кабель с адаптером Renault 1 684 463 468 * Кабель с адаптером Daewoo 1 684 463 489 Кабель согласования напряжения 12 В / 5 В 1 684 463 495 * Кабель с адаптером
Mersedes-Benz (штифт 1 мм) 1 684 447 032 * Кабель с адаптером Mersedes-Benz (Sprinter, Atego) 1 684 463 494 * Проверочный адаптер Mersedes-Benz 38 pin 1 684 485 382 * Кабель с адаптером Scania 16 pin (R 124, R144) 1 684 463 497 * Кабель с адаптером MAN 37 pin (EDS, MS 5) 1 684 463 498 * Кабель с адаптером MAN 12 pin (EDC, MS 6.1, MS 6.4, CR, EDC7C) 1 684 463 499 * Кабель с адаптером PSA (в сочетании с 1 684 460 182) 1 684 460 181 * Кабель питания для PSA (зажим +/-) 1 684 460 182 * Кабель с адаптером PSA 10 pin для систем управления двигателя 1 684 463 399 * Кабель с адаптером PSA 3 pin для, например, ABS (в сочетании с 1 684 463 399) 1 684 463 400 * Кабель с адаптером Hyundai/Mitsubishi 1 684 461 144 * Кабель с адаптером группы Fiat 1 684 463 394 * Кабель с адаптером Rover 1 684 463 439 * Кабель с адаптером Ford 1 684 463 440 * Кабель с адаптером Ford EEC4 1 684 463 496 * Для Ford адаптация блока управления насосом PSG 5 через CAN 1 684 463 652 * Кабель питания от прикуривателя для KTS 5xx/670 1 684 460 202 * Кабель питания для Rover 1 684 460 231 Кабель с адаптером VW/Audi easy Connect 1 684 463 611 Кабель с адаптером группы Fiat easy connect 1 684 463 613 Кабель с адаптером BMW 20 pin easy connect 1 684 463 631 Кабель с адаптером Daewoo/GM/Holden easy connect 1 684 463 632 Кабель с адаптером Honda 3/5 easy conect 1 684 463 634 Кабель с адаптером Kia easy connect 1 684 463 636 Кабель с адаптером Mazda 25 easy connect 1 684 463 637 Кабель с адаптером Hyundai/Mitsubishi easy connect 1 684 463 638 Кабель с адаптером Nissan 14 pin easy connect 1 684 463 639 Кабель с адаптером Toyota 17 pin easy connect 1 684 463 642 Кабель с адаптером Toyota 23 pin easy connect 1 684 463 643 Кабель с адаптером Toyota easy connect 1 684 463 686 Кабель с адаптером Renault груз. 12 pin easy connect 1 684 465 581 Кабель с адаптером Renault легк. 12 pin easy connect 1 684 465 582 Кабель с адаптером PSA 30 easy connect 1 684 465 583 Универсальный кабель с адаптером 4 pin UNI 4 1 684 463 539 Кабель с адаптером OBD, 5 м 1 684 465 567 Кабель OBD, 3 м 1 684 465 557 Адаптер CARB-BOX 1 684 462 346 Адаптер CARB-BOX с OBD-штекером 1 684 462 514 Активатор датчика давления шины 1 687 200 663 USB-удлиннитель Bluetooth (1 м) для Bluetooth Stick KTS 540/570 1 684 465 564 USB-удлиннитель Bluetooth (3 м) для Bluetooth Stick KTS 540/570 1 684 465 565 Соединительный провод USB (5 м) 1 684 465 563 Комплект проверочных кабелей 1 687 011 208 Набор системных кабелей (BMW, Fiat, Ford, MB, Opel, Opel Multec, VW) 1 687 001 566 Набор системных кабелей
(MB, Ford EEC4, Opel, Opel Multec, BMW, VW) 1 687 001 855 Набор системных кабелей
(Fiat, MB, Peugeot, PSA 10 pin, Renault 3 pin) 1 687 011 361 Набор системных кабелей (Fiat, Ford, MB, Opel Multec, PSA 10 pin, Renault 3 pin) 1 687 011 362 Адаптер для токовой цанги от FSA 450 (дополнительно требуется 1 684 480 124) для KTS 5xx/670 1 684 463 522 Измерительный шунт от 0 до 600 мА для KTS 5xx/670 1 684 503 103 Токовая цанга для переменного/постоянного тока 100/600 А для KTS 5xx/670 1 687 224 864

* Только в сочетании с адаптером UNI 4, 1 684 463 539
** Только в сочетании с 1 684 460 182 или 1 684 460 202
