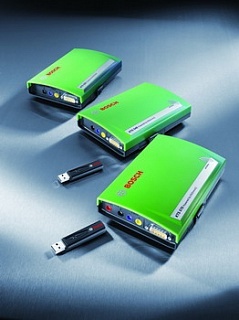

Системный тестер KTS 570 (код 0 684 400 570)
В сочетании с персональным компьютером модули KTS 5-й серии образуют универсальный системный тестер (сканер), работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.). Широчайший перечень марок и моделей автомобилей, с которыми работает прибор, определяется программным продуктом ESI[tronic], обеспечивающим его работу.
Модуль непосредственно подключается к диагностическому разъему автомобиля с помощью кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.
KTS 570 оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером. Может обмениваться данными с компьютером не только через USB-кабель, но и посредством радиоканала Bluetooth. Оборудован усовершенствованными двухканальными мультиметром и осциллографом.
Функция KTS570 Диагностика блоков управления X 1-канальный мультиметр X 2-канальный мультиметр X 2-канальный осциллограф X 2-канальный диагностический осциллограф X Радиосвязь Bluetooth X Соединение USB X
Системный модуль KTS 570 идеален в качестве дооснащения диагностических приборов на базе ПК, таких как, например, мотортестер FSA или система анализа отработавших газов BEA.
Функции приборов:
чтение и стирание памяти ошибок бортовой системы диагностики;вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;управление исполнительными механизмами;отображение положения разъемов и распределения контактов в них;сброс и установка сервисных сообщений;контроль масла;деблокирование иммобилайзера;вариантное кодирование;базисные настройки;параметры адаптации;функциональные тесты;проверка ESP;инициализация угла поворота колес; мультиметр;осциллограф;прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.). Краткие технические данные Поддерживаемые протоколы обмена данными ISO 9141-2 K/L lines;Blink-code;SAE-J1850 DLC (GM…);SAE-J1850 SPC (Ford);CAN ISO 11898 ISO 15765-4 (OBD);CAN Single Wire, High Speed-, Middle Speed-, Low Speed CAN. Мультиметр Напряжение 200 мВ - 200 В Сопротивление 100 Ом - 1 МОм Ток 2 мА - 1000 А Осциллограф (только для KTS 570) Диапазон измерений 0 - 200 В Диапазон частот До 5 МГц Общие характеристики Рабочее напряжение 7 - 30 В постоянного напряжения Мощность, потребляемая от аккумуляторной батареи транспортного средства или от источники питания примерно 6 Вт Габариты (Д x Ш x В) 170 x 120 x 40 мм Масса (без соединительных проводов) 325 г Рабочая температура 0 - 40°C Относительная влажность воздуха 90% (при 2 °C)
Требования к компьютеру:
процессор Pentium IV / 1,5 ГГц и выше;RAM не менее 256 Мб;HDD не менее 40 Гб;DVD-дисковод;интерфейсы: 1 параллельный, 2 последовательных, 2 USB порта.
Для повышения удобства работы приборы KTS можно дооснастить специализированными кабель-адаптерами и прочими дополнительными принадлежностями.
Комплектация:
Обозначение Номер для заказа KTS 570 Источник питания(15В/1A) 1 687 022 889 1 Кабель для подключения к сети 1 684 461 106 1 Кабель с адаптером OBD 1,5 м 1 684 465 555 1 Адаптер UNI4 1 684 463 539 1 Измерительный провод двойной (красный, черный) 3м 1 684 463 214 1 Измерительный провод двойной (синий, желтый) 3 м 1 684 463 550 1 Провод заземления черного цвета 1 684 430 068 1 Измерительный щуп красного цвета 1 684 485 035 2 Соединительная клемма черного цвета 1 684 480 022 1 Соединительный провод USB 3м 1 684 465 562 1 USB-адаптер Bluetooth 1 687 023 382 1 Чемодан 1 685 438 019 1 Крепежный кронштейн 1 681 398 030 1 Инструкция по эксплуатации - 1 DVD-ROM ESI[tronic] - 1 Крепежные винты - 5
