материал на цементной основе, применяется, как:
-гидроизолирующая и упрочняющая затирка свежей бетонной поверхности полов и днищ;
-гидроизоляционное омоноличивание глубоких трещин и полостей в бетонных, кирпичных, каменных конструкциях;
-устранение поверхностной пористости и глубинная кольматация (повышение водонепроницаемости) бетонных конструкций путем сплошной обработки;
-гидроизолирующая добавка для торкретбетона;

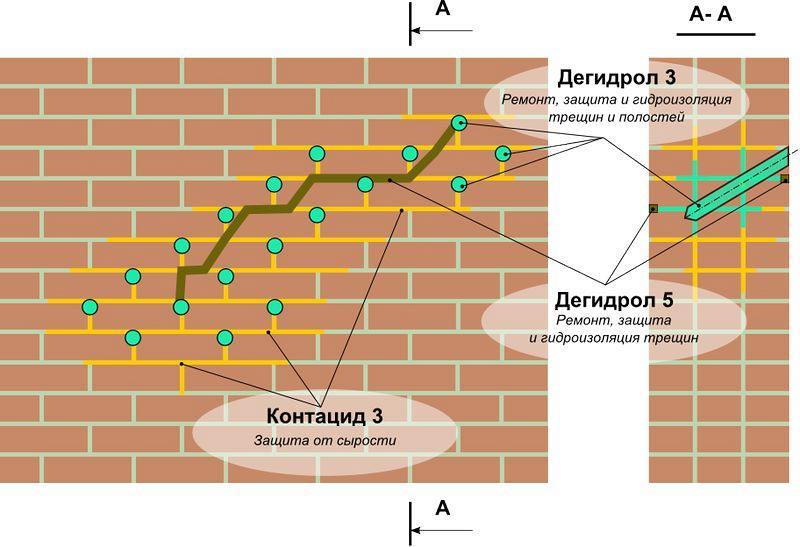

-ремонт трещин в кирпичной кладке;
-устранение волосяных трещин на свежей поверхности железобетонных изделий.
Основные технические показатели
Рабочего раствора материала:
4. Расплыв кольца, мм, не менее 250
5.Сроки схватывания (при вязкости 0 и количестве воды затворения 0,25 л/кг):
- начало, час, не ранее 2
- конец, час, не позднее 7
6. Сохраняемость первоначальной подвижности (живучесть), мин, не менее 30
Достигаемые после затвердевания раствора материала:

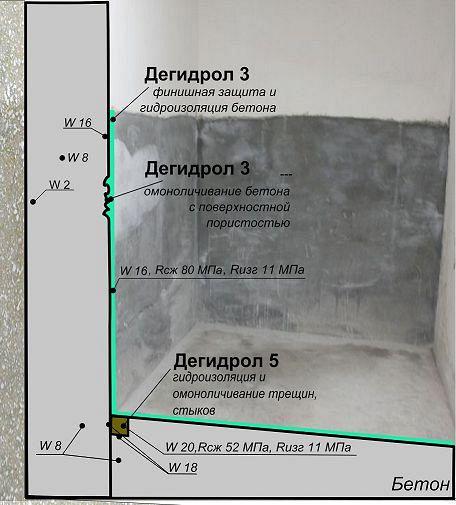

7. Повышение марки водонепроницаемости бетона при нанесении на поверхность бетона с подачей воды со стороны обратной обработанной материалом, с марки W2 до марки, не менее
- без удаления слоя материала W16
- с удалением слоя материала W8
8. Водонепроницаемость самого материала, марка, не менее W16
9. Повышение марки морозостойкости бетона при нанесении на поверхность бетона, с марки F50 до марки, не менее F350
10. Морозостойкость самого материала, марка, не менее F400
11. Прочность на сжатие самого материала, МПа, не менее 80
12. Прочность на растяжение при изгибе самого материала, МПа, не менее 11
13. Линейная усадка, мм/м, не более 0,06
14. Адгезия слоя материала с бетоном, МПа, не менее 2
15. Адгезия слоя материала с металлом (сталь Ст-3), МПа, не менее 1,5

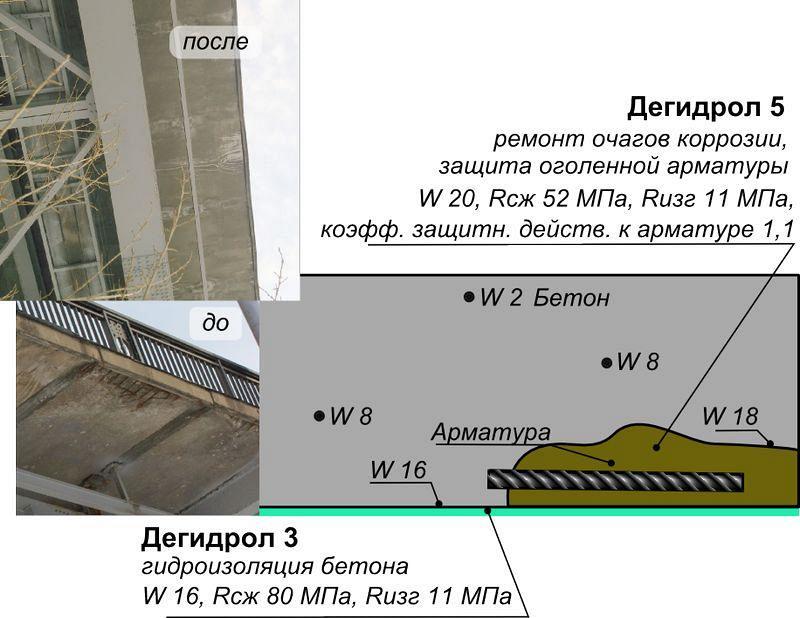

16. Коэффициент защитного действия по отношению к стальной арматуре, не менее:
- самого материала 1,1
- бетона, обработанного материалом 1,05
17. Коэффициент коррозионной стойкости по сульфатам, не менее:
- самого материала 0,95
- бетона, обработанного материалом 0,9
Упаковка – мешок 5 кг, 20 кг. Транспортная упаковка – мешок 20 кг или кратные 20 кг сборные упаковки.
Расход:
1,7 кг на 1 дм3

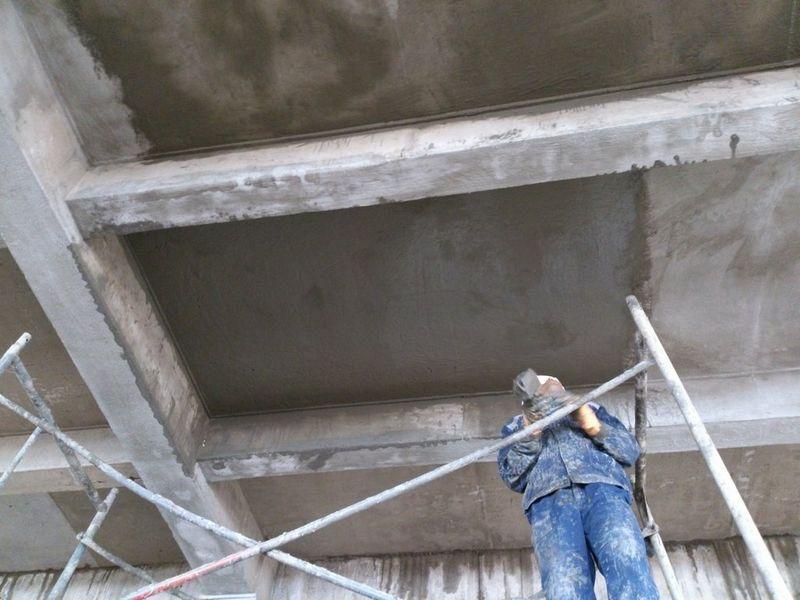

Расход материала при обработке поверхности сильно зависит от её шероховатости. Для идеально плоской и гладкой поверхности расход составляет 0,7 кг/м2. Для реальных поверхностей средний расход составляет:
0,8-1,2 кг/м2 при обработке поверхности низкой шероховатости (например, после шлифовки);1,6-2,2 кг/м2 при обработке поверхности высокой шероховатости (например, при повышенной поверхностной пористости или после очистки корродированной поверхности без шлифовки, или поверхности, обработанной торкретбетоном).
